Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
от 100 мбар до 600 бар
Точность, ВПИ
—
±0,25%
Производитель
—
STS
Температура окружающей среды, °С
—
-40...125
Температура процесса, °С
—
-40...150
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация

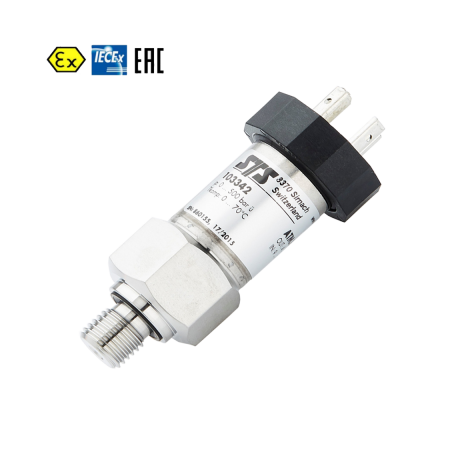

Преобразователь давления ATM.ECO/Ex в искробезопасном исполнении предназначен для измерения давления в широком температурном диапазоне
Преимущества
- Пьезорезистивный сенсор
- Отличное соотношение цена-качество
- Модульная структура датчика (любые технологические и электрические присоединения)
- Короткое время отклика
- Калибровка во всех единицах давления
- Сертификаты ATEX, GL, FM, FM C, IEC Ex
Применение
- Технологический процесс
- Отопление, вентиляция и кондиционирование воздуха
- Пищевая промышленность
- Мобильная гидравлика
- Мониторинг окружающей среды
Документация
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
от 100 мбар до 600 бар
Точность, ВПИ
±0,25%
Производитель
STS
Температура окружающей среды, °С
-40...125
Температура процесса, °С
-40...150
Степень защиты
IP67
Технологическое соединение
1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, Доступны другие виды соединений по требованию заказчика
Материал корпуса
Нержавеющая сталь
Электрическое соединение
Binder 723, 5- штыревой, IP 67, съемный, Binder 723, 5-штыревой, IP 67, DIN 43650, с металлической резьбовой частью, съемный, DIN 43650, съемный, IP 65, Lumberg RSF4, 4-штыревой, MIL C26482, 10-6, IP 40, Полиэтиленовый кабель, IP 67, черный, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика
Тип прибора
Датчики давления
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное, абсолютное
Отрасли применения
Гидрология и гидрогеология
Сертификат Ростехнадзора
есть
Выходной сигнал
Аналоговый
Опция 1
Вентиль, Специальное заполнение маслом: Anderol Food (для пищевой промышленности), Специальное заполнение маслом: Halocarbon (для кислородных установок), Специальное заполнение маслом: AS100, Специальное заполнение маслом: PAO4 (без силикона)
Опция 3
Уплотнитель: Viton (Стандарт) , Уплотнитель: EPDM, Уплотнитель: Kalrez (промышленные)
Модификации
ATM.ECO/Ex (1.11.00.03.05.11.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, спец.диапазон, -25...+100 °C, G 1/4" внутр., избыточное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/спец.диапазон/1.11.00.03.05.11.U/4...20 мА/G 1/4" внутр./±0,25/избыточное/-25...+100 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (4...20 мА, искробезопасная цепь, Титан, STS, 0...0,5 бар, -25...+100 °C, NPT 1/4" внешн., абсолютное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...0,5 бар/4...20 мА/NPT 1/4" внешн./±0,25/абсолютное/-25...+100 °C/Титан
Элемент каталога
:
6916
ATM.ECO/Ex (1.89.13.07.05.1.3.S, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, спец.диапазон, -25...+100 °C, G 1/2" вн., избыточное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/спец.диапазон/1.89.13.07.05.1.3.S/4...20 мА/G 1/2" вн./±0,25/избыточное/-25...+100 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (3.17.13.03.05.11.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, спец.диапазон, -25...+100 °C, G 1/2" вн., избыточное с сепарацией, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/спец.диапазон/3.17.13.03.05.11.U/4...20 мА/G 1/2" вн./±0,25/избыточное с сепарацией/-25...+100 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.12.13.01.05.11.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...2,5 бар, -25...+100 °C, G 1/2" вн., избыточное, ±0,25)
Характеристики
:
STS/искробезопасная цепь/0...2,5 бар/1.12.13.01.05.11.U/4...20 мА/G 1/2" вн./±0,25/избыточное/-25...+100 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (26.3.18.14.15.05.06.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, спец.диапазон, -40...+85 °C, G 1/4" внутр., избыточное с сепарацией, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/спец.диапазон/26.3.18.14.15.05.06.U/4...20 мА/G 1/4" внутр./±0,25/избыточное с сепарацией/-40...+85 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.9915.0105.10.S, 4...20 мА, искробезопасная цепь, STS, 0...0,4 бар, -25...+100 °C, G 1/2" вн., избыточное, ±0,25)
Характеристики
:
STS/искробезопасная цепь/0...0,4 бар/4...20 мА/G 1/2" вн./±0,25/избыточное/-25...+100 °C/1.9915.0105.10.S
Элемент каталога
:
6916
ATM.ECO/Ex (1.9910.0105.11.S, 4...20 мА, искробезопасная цепь, STS, 0...300 бар, -25...+100 °C, G NPT 1/4 " male, избыточное, ±0,25)
Характеристики
:
STS/искробезопасная цепь/0...300 бар/4...20 мА/G NPT 1/4 " male/±0,25/избыточное/-25...+100 °C/1.9910.0105.11.S
Элемент каталога
:
6916
ATM.ECO/Ex (1.1510.0105.11.S, 4...20 мА, искробезопасная цепь, STS, 0...100 бар, -25...+100 °C, G NPT 1/4 " male, избыточное, ±0,25)
Характеристики
:
STS/искробезопасная цепь/0...100 бар/4...20 мА/G NPT 1/4 " male/±0,25/избыточное/-25...+100 °C/1.1510.0105.11.S
Элемент каталога
:
6916
ATM.ECO/Ex (1.1011.0105.10.U, 4...20 мА, 0..10 бар, искробезопасная цепь, нерж. сталь, -40...+110 °C , G 1/4" внешн., Viton, ±0,25, DIN 43650)
Характеристики
:
0..10 бар/искробезопасная цепь/1.1011.0105.10.U/Viton/4...20 мА/DIN 43650/G 1/4" внешн./±0,25/-40...+110 °C /нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.0315.0105.10.S, 4...20 мА, искробезопасная цепь, нерж. сталь, 9…33 VDC, STS, 0...400 мбар, 0...+70 °C, G1/2" male, flush, избыточное, 0,25%, DIN 436)
Характеристики
:
STS/9…33 VDC/0,25%/1.0315.0105.10.S/искробезопасная цепь/0...400 мбар/4...20 мА/DIN 43650/G1/2" male, flush/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.хх.11.01.05.1.1, 4...20 мА, 0..10 бар, искробезопасная цепь, 4 pin , нерж. сталь, 10..30 V DC, STS, IP-65, G 1/4" внешн., избыточное, Viton, резьбов)
Характеристики
:
IP-65/STS/10..30 V DC/МПК-03/4 pin /4...20 мА/избыточное/1.хх.11.01.05.1.1/0..10 бар/резьбовое присоединение/Viton/DIN 43650/G 1/4" внешн./±0,5/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.хх.99.03.05.1.1, 4...20 мА, искробезопасная цепь, нерж. сталь, 10..30 V DC, STS, 0...40 бар, IP-65, M20x1.5, избыточное, Viton, резьбовое присоедине)
Характеристики
:
IP-65/STS/10..30 V DC/МПК-03/4...20 мА/избыточное/1.хх.99.03.05.1.1/резьбовое присоединение/0...40 бар/Viton/BINDER 723/M20x1.5/±0,25/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (331хх9901020U, 4...20 мА, М20х1.5, искробезопасная цепь, IP 65, 10 бар, 0...6 бар, ±0,1)
Характеристики
:
10 бар/IP 65/331хх9901020U/искробезопасная цепь/М20х1.5/0...6 бар/4...20 мА/±0,1
Элемент каталога
:
6916
ATM.ECO/Ex (331хх9901020U, 4...20 мА, М20х1.5, искробезопасная цепь, IP 65, 10 бар, 0...6 бар, ±0,1)
Характеристики
:
10 бар/IP 65/331хх9901020U/искробезопасная цепь/М20х1.5/0...6 бар/4...20 мА/±0,1
Элемент каталога
:
6916
ATM.ECO/Ex (1.0315.0105.10.S, 4...20 мА, искробезопасная цепь, нерж. сталь, 9…33 VDC, STS, 0...400 мбар, 0...+70 °C, G1/2" male, flush, избыточное, 0,25%, DIN 436)
Характеристики
:
STS/9…33 VDC/0,25%/1.0315.0105.10.S/искробезопасная цепь/0...400 мбар/4...20 мА/DIN 43650/G1/2" male, flush/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.хх.11.01.05.1.1, 4...20 мА, 0..10 бар, искробезопасная цепь, 4 pin , нерж. сталь, 10..30 V DC, STS, IP-65, G 1/4" внешн., избыточное, Viton, резьбов)
Характеристики
:
IP-65/STS/10..30 V DC/МПК-03/4 pin /4...20 мА/избыточное/1.хх.11.01.05.1.1/0..10 бар/резьбовое присоединение/Viton/DIN 43650/G 1/4" внешн./±0,5/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.хх.99.03.05.1.1, 4...20 мА, искробезопасная цепь, нерж. сталь, 10..30 V DC, STS, 0...40 бар, IP-65, M20x1.5, избыточное, Viton, резьбовое присоедине)
Характеристики
:
IP-65/STS/10..30 V DC/МПК-03/4...20 мА/избыточное/1.хх.99.03.05.1.1/резьбовое присоединение/0...40 бар/Viton/BINDER 723/M20x1.5/±0,25/нерж. сталь
Элемент каталога
:
6916
ATM.ECO/Ex (1.1011.0105.10.U, 4...20 мА, 0..10 бар, искробезопасная цепь, нерж. сталь, -40...+110 °C , G 1/4" внешн., Viton, ±0,25, DIN 43650)
Характеристики
:
0..10 бар/искробезопасная цепь/1.1011.0105.10.U/Viton/4...20 мА/DIN 43650/G 1/4" внешн./±0,25/-40...+110 °C /нерж. сталь
Элемент каталога
:
6916
