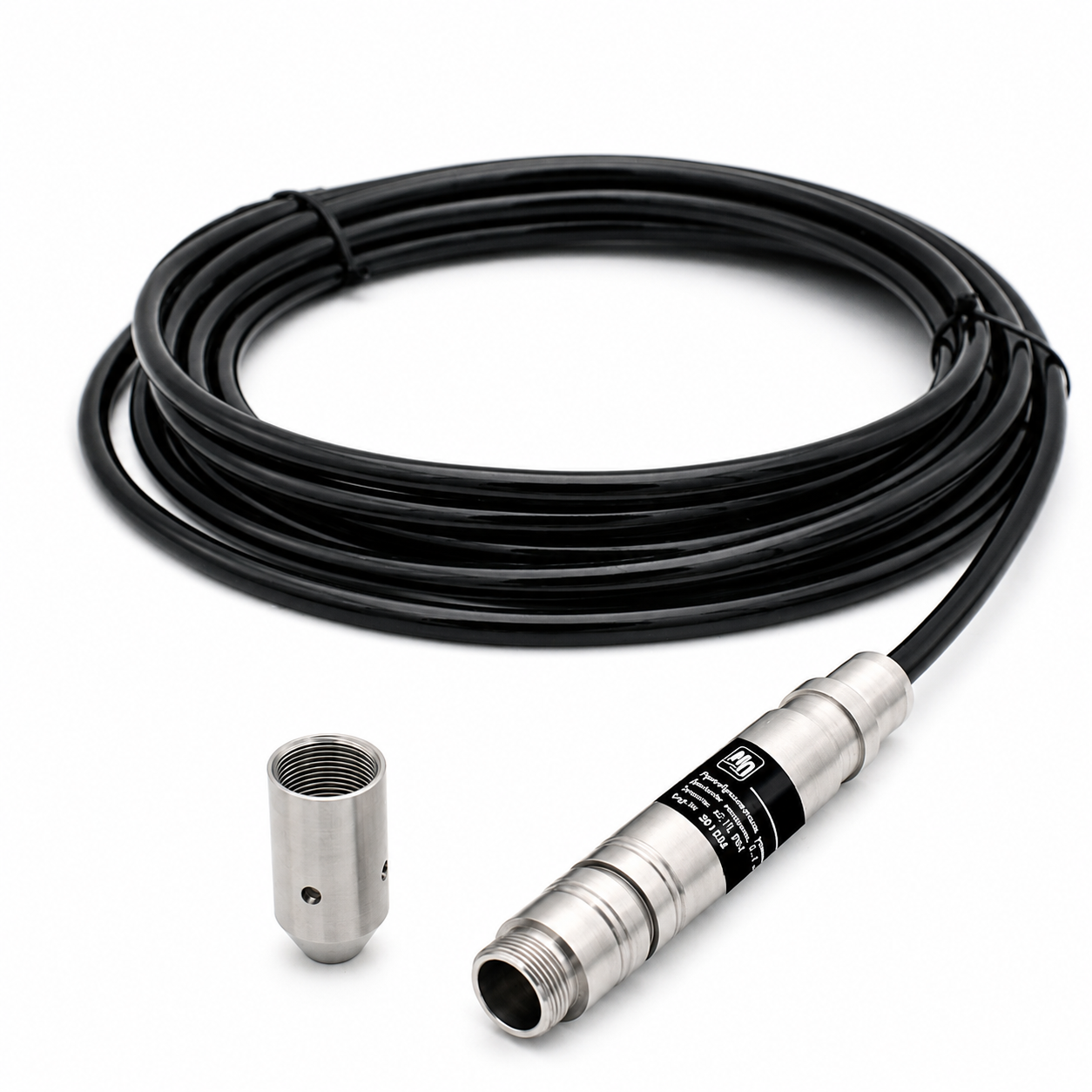

| Производитель | МераПрибор |
| Диапазон измерений, м.в.с. | от 0...1 до 0...200 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное |
| Точность, %ВПИ | ±0,5% |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...5 В, 0...5В, Hart |
| Температура процесса, °С | -5...70 |
| Технологическое присоединение | М20x1,5 /G1/2 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Тип давления | относительное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Срок службы | не менее 10млн. циклов |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.А № 58036 |
| Интервал между поверками | 2 года |
| Сельское хозяйство | Аквакультура, рыбоводство |
| Водоснабжение | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Экология и гидрометеорология | Экология и гидрометеорология, Гидрогеология |
| Опция 1 | МПК 02 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Опция 2 | МПК 03 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Опция 3 | МПК 04 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Вес | 245г |
| Производитель | МераПрибор |
| Диапазон измерений, м.в.с. | от 0...1 до 0...200 |
| Точность, %ВПИ | ±0,5% |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...5 В, 0...5В, Hart |
| Температура процесса, °С | -5...70 |
| Степень защиты | IP68 |
| Материал корпуса | нерж. cталь |
| Тип давления | относительное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Время отклика | <4мс |
| Принцип измерения | пьезорезистивный кремниевый сенсор |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.А № 58036 |
| Интервал между поверками | 2 года |
| Водоснабжение | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Экология и гидрометеорология | Гидрогеология, Гидрология |
| Отрасли применения | Гидрология и гидрогеология |
| Материал сенсора | Нержавеющая сталь |
| Другие характеристики | устойчивость к вибрациям 20г/25 Гц.. 2кГц, срок службы не менее 10млн. циклов, устойчивость к ударам 500г/1мс |
| Вес | 245г. |
| Производитель | МераПрибор |
| Диапазон измерений, м.в.с. | от 0...1 до 0...200 |
| Точность, %ВПИ | ±0,5% |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...5 В, 0...5В, Hart |
| Температура процесса, °С | -5...70 |
| Степень защиты | IP68 |
| Материал корпуса | нерж. cталь |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.А № 58036 |
| Интервал между поверками | 2 года |
| Отрасли | Водоканалы. Водоподготовка, Водоканалы. Водоотведение, Гидрология |
| Производитель | Trafag |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное |
| Точность, %ВПИ | ±0,3% |
| Выходные сигналы | 4...20мA |
| Температура процесса, °С | -25...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Тип мембраны | толстопленочная на керамике |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Интервал между поверками | 3 года |
| Отрасли применения | Водоканалы. Теплосети. ЖКХ. |
| Производитель | In-Situ |
| Температура процесса, °С | -25...80 |
| Разрешающая способность | ±0.005% от величины полного диапазона или лучше |
| Длительность одного цикла измерений | 2 в сек. |
| Полный срок службы | 10 лет |
| Материалы | Титан, предохранительный конус из делрина® |
| Измерительный элемент | Пьезорезистивный сенсор |
| Сигнал | Modbus/RS485, SDI-12, от 4 до 20 мА |
| Дополнительное питание | внешнее от 8 до 36 ВDC |
| Размер Ø общей площади | 1,83см |
| Память | Level BaroTROLL 1MB Level TROLL 700 4MB Level TROLL 500 2MB |
| Батарея | 3.6В литиев.; 10 лет или 2M значений |
| Вес (с батареей) | 124 г |
| Отрасли | Гидрогеология, Гидрология, Экология и гидрометеорология |
| Другие характеристики | гарантия 3 года |
| Интеграция в систему управления Мераприбор |
| Производитель | In-Situ |
| Температура процесса, °С | -25...80 |
| Разрешающая способность | ±0.005% от величины полного диапазона или лучше |
| Длительность одного цикла измерений | 2 в сек. |
| Полный срок службы | 10 лет |
| Материалы | Титан, предохранительный конус из делрина® |
| Измерительный элемент | Пьезорезистивный сенсор |
| Сигнал | Modbus/RS485, SDI-12, от 4 до 20 мА |
| Дополнительное питание | внешнее от 8 до 36 ВDC |
| Размер Ø общей площади | 1,83см |
| Память | Level BaroTROLL 1MB Level TROLL 700 4MB Level TROLL 500 2MB |
| Батарея | 3.6В литиев.; 10 лет или 2M значений |
| Вес (с батареей) | 124 г |
| Отрасли | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Другие характеристики | гарантия 3 года |
| Интеграция в систему управления Мераприбор |
| Производитель | In-Situ |
| Точность, %ВПИ | ±0,1% |
| Степень защиты | IP67 |
| Кабель | Modbus/RS485: до 300м SDI-12: длина до 60м |
| Сигнал | Rugged TROLL 100: USB с помощью стыков. станции; беспроводн. коммутац. устройство Rugged TROLL Com, Rugged TROLL 200: USB с помощью стыков. станции; беспроводн. коммутац. устройство Rugged TROLL Com; Modbus/RS485 или SDI-12 через кабель Rugged TROLL 200, Rugged BaroTROLL: USB или RS232 с помощью стыков. станции; Modbus/RS485 или SDI-12 с помощью кабеля Rugged TROLL 200; беспроводн. коммутац. устройствоRugged TROLL Com |
| Размеры | Кабель: 5.1 мм / Коннектор: 26.1 мм |
| Питание | автономный (литиевая батарея 3,6 В) |
| Масса, кг | 137г |
| Другие характеристики | Беспроводное устройство Rugged TROLL® Com выходные сигналы Bluetooth и USB |
| Производитель | In-Situ |
| Точность, %ВПИ | ±0,1% |
| Степень защиты | IP67 |
| Кабель | Modbus/RS485: до 300м SDI-12: длина до 60м |
| Сигнал | Rugged TROLL 100: USB с помощью стыков. станции; беспроводн. коммутац. устройство Rugged TROLL Com, Rugged TROLL 200: USB с помощью стыков. станции; беспроводн. коммутац. устройство Rugged TROLL Com; Modbus/RS485 или SDI-12 через кабель Rugged TROLL 200, Rugged BaroTROLL: USB или RS232 с помощью стыков. станции; Modbus/RS485 или SDI-12 с помощью кабеля Rugged TROLL 200; беспроводн. коммутац. устройствоRugged TROLL Com |
| Размеры | Кабель: 5.1 мм / Коннектор: 26.1 мм |
| Питание | автономный (литиевая батарея 3,6 В) |
| Масса, кг | 137г |
| Другие характеристики | Беспроводное устройство Rugged TROLL® Com выходные сигналы Bluetooth и USB |
| Производитель | In-Situ |
| Температура процесса, °С | -25...80 |
| Разрешающая способность | ±0.005% от величины полного диапазона или лучше |
| Длительность одного цикла измерений | 2 в сек. |
| Полный срок службы | 10 лет |
| Материалы | Титан, предохранительный конус из делрина® |
| Измерительный элемент | Пьезорезистивный сенсор |
| Сигнал | Modbus/RS485, SDI-12, от 4 до 20 мА |
| Дополнительное питание | внешнее от 8 до 36 ВDC |
| Размер Ø общей площади | 1,83см |
| Память | Level BaroTROLL 1MB Level TROLL 700 4MB Level TROLL 500 2MB |
| Батарея | 3.6В литиев.; 10 лет или 2M значений |
| Вес (с батареей) | 124 г |
| Отрасли | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Другие характеристики | гарантия 3 года |
| Интеграция в систему управления Мераприбор |
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Выходные сигналы | 0...20мА, 4...20мA, 0...5В, 0...10В |
| Температура рабочей среды, °С | -5...80 |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Ток потребления, мА, не более | 3 мА |
| Материалы | Нержавеющая сталь (316L / 1.4435), титан (класс 2), Нержавеющая сталь (316L / 1.4404), титан (класс 2), Viton (стандарт), Этилен-пропилен каучук EPDM, Kalrez, NBR, Полиуретан, тефлон, полиэтилен, ПВХ |
| Электрическое соединение | Закрытое, Закрытое, 1.4435, Открытое, G 1/4 M, G 1/2 M |
| Электрическое соединение | ПВХ кабель, синий, IP 68, Полиуретановый кабель, IP 67, черный, Полиэтиленовый кабель, IP 67, черный, Разъемная версия, IP 68, M12x1, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика |
| Среда | жидкости |
| Давление | Избыточное, Абсолютное (вакуум) |
| Питающее напряжение | 9 ... 33 В DC |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Интервал между поверками | 2 года |
| Экология и гидрометеорология | Гидрогеология, Гидрология |
| Защита сенсора | есть |
| Отрасли применения | Гидрология и гидрогеология |
| Преимущества | Компактное исполнение |
| Отрасли | Водоканалы. Водоотведение, Водоканалы. Водоподготовка, Экология и гидрометеорология, Экологический мониторинг |
| Дополнительная опция | Электроника в гелевой упаковке: избыт. давление, Электроника в гелевой упаковке: абс. давление |
| Опция 3 | Балластный груз 1.4435, Титановое исполнение (без балластного груза), Уплотнитель: Витон (стандарт) , Уплотнитель: Этилен-пропиленовый каучук, Уплотнитель: Kalrez (Уровень) , Уплотнитель: NBR (ACS) , Фильтрующий элемент влажности для манометров (только для кабеля PUR и PE), Раздельная электроника (2 ламповых корпуса) |
| Вес | 108 г |
Модульная структура датчика уровня в сочетании с компактным и прочным корпусом делает взрывозащищенный уровнемер ATM/N/Ex идеальным решением для Буровых скважин, резервуаров, шахт.
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Выходные сигналы | 4...20мA |
| Температура рабочей среды, °С | T4 (Ta: -25...85 °C) -25...85 °C с компенсацией (допустимая температура рабочей среды-25...100°C), T6 (Ta: -25...55 °C) 0...70 °C с компенсацией (допустимая температура рабочей среды -25...55 °C) |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Тип мембраны | пьезорезистивная |
| Материалы | Сенсор: нержавеющая сталь (316L / 1.4435), титан (класс 2), Корпус: нержавеющая сталь (316L / 1.4404), титан (класс 2), Уплотнение: Viton (стандарт), EPDM, Kalrez, Кабель: PUR, FEP |
| Область применения | Резервуары, шахты |
| Питающее напряжение | 10 ... 30 В DC |
| Описание | ex |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19 |
| Отрасли применения | Взрывоопасные объекты |
| Отрасли | Гидравлика |
| Опция 1 | Балластный вес 1.4435, Уплотнение: Viton (стандарт), Уплотнение: EPDM, Уплотнение: Kalrez (уровень), Исполнение из титана (без балласта), Фильтрующий элемент влажности для версий с манометром (только для PUR кабеля) |
| Вес | 108 г |
Преобразователь уровня с пьезорезистивным сенсором и малогабаритным диаметром корпуса 19 мм ATM/N19 станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
| Производитель | STS |
| Диапазон измерений, бар | 0...100 мбар до 0...25 бар |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Выходные сигналы | 4...20мA, 0...5В, 0...10В |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Принцип измерения | пьезорезистивный сенсор |
| Отрасли применения | Гидрология и гидрогеология |
| Диаметр корпуса | 19 мм |
| Опция 1 | Специальное заполнение маслом: Anderol Food (для пищевого применения) |
| Опция 2 | Уплотнение: Viton (стандарт), Уплотнение: EPDM, Уплотнение: Kalrez (уровень), Фильтрующий элемент влажности для версий с манометром (только для PUR и PE кабель) |
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...10 до 0...100 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,1%, ±0,5%, ±0,25% |
| Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, 0...5В, 0...10В |
| Температура окружающей среды, °С | -5...50 |
| Температура процесса, °С | -5...50 |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Тип мембраны | закрытая |
| Материалы | Сенсор (преобразователь): нержавеющая сталь (316L / 1.4435), титановое исполнение (класс 2), Корпус: нержавеющая сталь (316L / 1.4435); титановое исполнение (класс 2), Уплотнитель: NBR, Кабель: PUR Полиуретан, Полиэтилен поликристаллический термостатический PE |
| Диаметр корпуса | 10 мм |
| Отрасли | Водоканалы. Водоотведение, Водоканалы. Водоподготовка, Гидрогеология, Гидрология |
| Опция 1 | Уплотнение: NBR (стандарт), Титан, Фильтрующий элемент влажности для версий с манометром (только для кабелей PUR и PE) |
| Вес | 150 г |
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,1%, ±0,5%, ±0,25% |
| Выходные сигналы | 0...20мА, 4...20мA, 0...5В, 0...10В |
| Температура окружающей среды, °С | -5...80, -5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80) |
| Температура процесса, °С | -5...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Измерение температуры | да |
| Тип мембраны | закрытая |
| Время отклика | < 1мс / 10 ... 90% ВПИ |
| Материалы | Сенсор (преобразователь): нержавеющая сталь (316L / 1.4435) титан (класс 2), Корпус: нержавеющая сталь (316L /1.4404), титан (класс 2), Уплотнитель:Viton (стандарт), EPDM Этилен-пропиленовый каучук, Kalrez, Кабель: PUR полиуретан, FEP фторэтиленпропиленовый, PE полиэтилен поликристаллический термостатический высокой плотности |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Разъемная версия, IP 68, M12x1, Фторэтиленпропиленовый кабель, IP 68, черный |
| Давление | Смещение, специальная калибровка |
| Питающее напряжение | 15 ... 30 В DC |
| Отрасли применения | Гидрология и гидрогеология |
| Диапазон измерений, °С | -5...80 |
| Отрасли | Гидрогеология, Экология и гидрометеорология, Водоканалы. Водоподготовка, Водоканалы. Водоотведение |
| Опция 1 | Специальное заполнение маслом: Anderol Food (для пищевого применения) |
| Опция 2 | Электроника упакована в гель: абсолютное давление |
| Опция 3 | Балластный груз 1.4435, Соединение с врезным кольцом G 1/2 M G 1/2 M, Зажим для кабеля, Уплотнение: Viton (стандарт), Уплотнение: Этилен-пропиленовый каучук, Уплотнение: Kalrez (уровень) , Версия титановая (без балластного веса), Фильтрующий элемент влажности для версий с манометром (только полиуретановый или полиэтиленовый кабель) |
| Вес | 137 г |
| Диапазон измерений, м.в.с. | от 0...2 до 0...250 |
| Точность, %ВПИ | ±0,5%, ±0,3% |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP68 |
| Рабочая температура, С° | -20...+70 |
| Диаметр корпуса | 22 мм |
| Отрасли | Водоканалы. Водоотведение, Водоканалы. Водоподготовка, Молочное производство, молокопереработка, Гидрогеология, Гидрология |
Преобразователь (датчик) уровня с керамической мембраной ATM/K/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...200 |
| Точность, %ВПИ | ±0,25% |
| Выходные сигналы | 4...20мA |
| Температура рабочей среды, °С | T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: - 5 … 50°C) |
| Температура окружающей среды, °С | -5...50 |
| Температура процесса, °С | -5...50 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Тип мембраны | толстопленочная на керамике |
| Материалы | Сенсор: керамика Al2O3 (96%), Корпус: нержавеющая сталь (316L / 1.4404), Кабель: PUR полиуретан, FEP фторэтиленпропиленовый, PE полиэтилен поликристаллический термостатический высокой плотности |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Тефлоновый кабель, черный, IP 68, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Интервал между поверками | 2 года |
| Экология и гидрометеорология | Гидрология, Гидрогеология |
| Отрасли | Экология и гидрометеорология, Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Опция 1 | Уплотнитель: Viton (стандарт), Уплотнитель: EPDM Этилен-пропиленовый каучук, Уплотнитель: Kalrez (уровень) |
| Опция 2 | Фильтрующий элемент влажности для версий с манометром (только для кабеля PUR полиуретан и PE полиэтилен) |
| Вес | 150 г |
Экономичный преобразователь с пьезорезистивным сенсором ATM.ECO/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Точность, %ВПИ | ±0,25% |
| Выходные сигналы | 4...20мA, 0...5В, 0...10В |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Источник питания | Выходной сигнал 4 … 20 мА питание 9 … 33 В DC |
| Материалы | Нержавеющая сталь (316L / 1.4435) Опции: Хастеллой C-276 |
| Электрическое соединение | PUR кабель, синий, IP 68, компенсация напряжения, PUR кабель, синий, IP 68, с G 1/2 M фитинг кабелепровода, Кабель с полиуретановым покрытием IP 68, черный, ПВХ кабель, синий, IP 68, Полиэтилен поликристаллический термостатический кабель, IP 68, черный |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Интервал между поверками | 2 года |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Водоканалы. Водоподготовка, Гидрогеология, Гидрология |
| Опция 1 | Электроника упаковывается в гель: Избыточное давление, Электроника упаковывается в гель: Абсолютное давление |
| Опция 2 | Балластный груз (рис. 8, 9 и 10) , Уплотнения: FKM (стандарт) , Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Уплотнение: NBR, Фильтрующий элемент влажности для манометрической версии (только PUR и PE кабель) |
Экономичный преобразователь (датчик) уровня с пьезорезистивным сенсором ATM.ECO/N/EX в искробезопасном исполнении станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,25% |
| Выходные сигналы | 4...20мA |
| Температура рабочей среды, °С | T4 (Ta: -25...85 °C) -25...85 °C с компенсацией (допустимая температура рабочей среды-25...100°C), T6 (Ta: -25...55 °C) 0...70 °C с компенсацией (допустимая температура рабочей среды -25...55 °C) |
| Температура процесса, °С | -5...80 |
| Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с каналом Ø 14 мм, G 1/2 M, Ø 14 мм, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/4 M, G 1/4, с плоской мембраной, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM |
| Материал корпуса | Нержавеющая сталь |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Время отклика | < 170 мс |
| Материалы | Сенсор: Нержавеющая сталь (316L / 1.4435) Опции: Хастеллой C-276 |
| Измерительный элемент | пьезорезестивный сенсор |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Сертификат взрывозащиты | atex |
| Давление | перегрузка 3 бар |
| Питающее напряжение | 9 … 28 В DC |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19 |
| Интервал между поверками | 2 года |
| Водоснабжение | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Экология и гидрометеорология | Гидрогеология, Гидрология |
| Другие характеристики | Доступны диапазоны атмосферного давления, Защита от обратной полярности |
| Опция 1 | Балластный вес 1.4435, Электроника упаковывается в гель: Абсолютное давление, Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Фильтрующий элемент влажности для манометрических исполнений (PUR кабель), Заполнение маслом: силикон или As100 |
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...2 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,03%, ±0,05% |
| Выходные сигналы | RS485 / ModBus |
| Температура рабочей среды, °С | T4 (Ta: -5 … 80°C) -5 … 80°C температурная компенсация (в диапазоне температур: - 5 … 80°C), T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: - 5 … 50°C) |
| Степень защиты | IP68 |
| Технологическое соединение | G 1/2 M, G 1/4 M, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM |
| Время отклика | T 0.50 диапазон температур -5 ... 50 °C - 9 с , T 0.63 диапазон температур -5 ... 50 °C - 15 с, T 0.90 диапазон температур -5 ... 50 °C 27 с |
| Материалы | Сенсор нерж. сталь (316L / 1.4435), Титан , Корпус нерж. сталь (316L / 1.4404), Титан (Gr. 2), Уплотнители Viton (Стандарт), EPDM, Kalrez, Кабель PUR, FEP, PE |
| Ограничение по перегрузке | 3 бар |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Разъемная версия, IP 68, M12x1, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Интервал между поверками | 2 года |
| Отрасли | Гидрогеология, Гидрология |
| Опция 1 | Специальное заполнение маслом: Anderol Food (для пищевой промышленности), Балластный груз 1.4435, Соединение с врезным кольцом G 1/2 M , Защита от натяжения (зажим для кабеля) |
| Опция 2 | Титановое исполнение (без балластного груза) |
| Опция 3 | Уплотнитель: Viton (стандарт) , Уплотнитель: (EPDM) Этилен-пропиленовый каучук, Уплотнитель: Kalrez (уровень) |
| Вес | 150 г |
Высокоточный преобразователь (датчик) уровня с пьезорезистивным сенсором ATM.1ST/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами
| Производитель | STS |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление | избыточное, абсолютное |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Выходные сигналы | 4...20мA, 0...5В, 0...10В |
| Температура окружающей среды, °С | -5...80, -5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80) |
| Температура процесса, °С | -5...80 |
| Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, с плоской мембраной, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 M, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM, Доступны другие виды соединений по требованию заказчика |
| Материал корпуса | Нерж.сталь, титан |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Тип мембраны | закрытая |
| Материалы | Сенсор: нержавеющая сталь (316L/1.4435), Опции: Титан (класс 2) Хастеллой C-276 |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, ПВХ кабель, синий, IP 68, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Гидрология, Гидрогеология |
| Опция 1 | Специальное заполнение маслом: Anderol Food (пищевое применение) |
| Опция 2 | Электроника упакована в гель: избыточное давление, Электроника упакована в гель: абсолютное давление |
| Опция 3 | Балластный вес 1.4435 (рис. 8, 9, 10), Исполнение из титана (без балластного веса), Уплотнение: FKM (стандарт), Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Уплотнение: NBR, Фильтрующий элемент влажности для исполнений с манометром (для PUR и только кабель PE) |
Горюче-смазочные материалы и другие химические жидкости имеют добавленную ценность, по сравнению, например, с водой. Потеря даже самого незначительного их количества выражается внушительными денежными знаками. Поэтому крайне важно обеспечить надежный контроль уровня наполнения емкостей с таким содержимым.
За несколько десятилетий методы скважинного подземного выщелачивания от In-Situ обрели популярность. Выемка обычным способом (при помощи буровзрывных работ) способствует выходу пласта, обезвоживанию и подчас нарушению почвенного покрова. А это требует значительных усилий и затрат для исправления последствий.

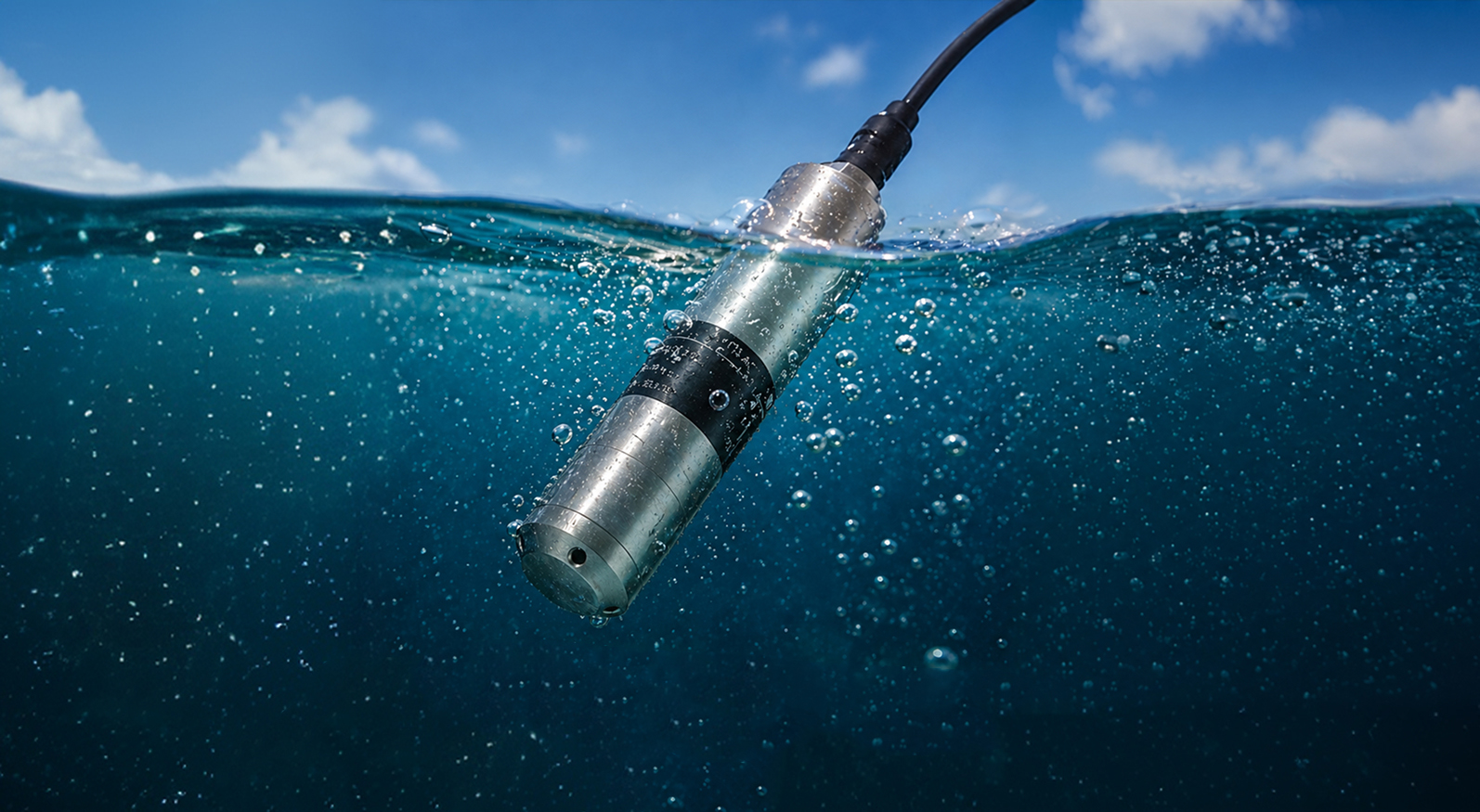

Приборы для измерения уровня жидкости
«Полтраф СНГ» поставляет приборы для измерения и контроля уровня жидкости в резервуарах, скважинах, колодцах, трубопроводах, водоемах. Для разных задач и условий измерения, особенностей рабочей среды и емкости, параметров технологического процесса подбирается необходимый тип и функционал оборудования. В зависимости от мест установки и измеряемых веществ выбирается контактный или бесконтактный метод измерений.
Погружные преобразователи уровня воды и жидкости
К данному типу приборов относятся гидростатические уровнемеры. Это высокочувствительные преобразователи уровня, которые работают, находясь внутри измеряемого вещества. Чувствительная мембрана гидростатических устройств, как правило, выполнена из нержавеющей стали. Уровень вычисляется на основе давления столба жидкости, поэтому данный тип уровнемеров применяется в емкостях, где давление на жидкость равно атмосферному, а значение плотности измеряемого вещества остается постоянным. Гидростатические датчики не рекомендуется использовать в закрытых резервуарах под давлением или в средах с переменной плотностью (например, в радиохимическом производстве). А вот во множестве других сфер применения эти уровнемеры стали оптимальным решением:
- ЖКХ, контроль уровня сточных вод
- Резервуары с чистой водой
- Пищевое производство, в том числе измерение уровня пенящихся жидкостей (молока, пива, соков)
- Природные водоемы
- Скважины, грунтовые воды
- Измерение уровня химических веществ
Погружные гидростатические датчики предназначены для измерений на разной глубине. При помощи соединительного гибкого кабеля прибор погружают до необходимых отметок. Измерители этого типа являются практически безальтернативными скважинными уровнемерами.
Бесконтактные преобразователи уровня
Там, где физико-химические свойства измеряемой жидкости могут повлиять на результаты измерений или испортить сам прибор, используют бесконтактные измерители, например, ультразвуковые датчики уровня. Однако надо иметь в виду, что эти приборы не подойдут для работы с жидкостями, которые образуют пену (пиво, молоко) или газовую подушку над рабочей средой (например, в емкостях с азотной кислотой). Добавим также, что со многими агрессивными жидкостями работают гидростатические уровнемеры из нержавеющей стали, хастеллоя, титана, инконеля или PTFE.
Даталоггеры, регистраторы уровня
Уровнемеры-даталоггеры, или регистраторы данных, могут измерять не только уровень, но также давление и температуру, а иногда и другие параметры воды. Мы предлагаем широкий ассортимент надежных регистраторов уровня для любого проекта и бюджета. Они просты в использовании и станут идеальным решением как для долгосрочных наблюдений, так и для получения мгновенных результатов измерений.
Наши даталоггеры работают в широком температурном диапазоне окружающей среды и контролируемой жидкости. Корпус, как правило, выполняется из нержавеющей стали или титана, кабель — из полиуретана. Устройства имеют гибкие возможности передачи данных и различные выходные сигнал (4-20 мА, RS-485, SDI-12 и другие). Результаты измерений могут быть доступны для загрузки через кабель или отправляться в облачные сервисы данных. Благодаря батареям с увеличенным сроком службы и малому потреблению энергии даталоггеры подходят для длительной автономной работы и станут великолепным решением для контроля уровня природных водоемов, в том числе с соленой водой, и подземных вод.
Производители преобразователей уровня
«Полтраф СНГ» является эксклюзивным представителем в России ведущих производителей промышленного и гидрологического контрольно-измерительного оборудования — компаний Trafag, STS, In-Situ, российского разработчика «Мераприбор».
В портфеле STS есть множество разработок для мониторинга уровня водоемов, грунтовых вод, прогнозирования долгосрочных тенденций, в том числе сезонных колебаний, понижения уровня или проникновения соленой воды, повышения водоносного горизонта, состояния искусственных водоносных горизонтов и запасов питьевой воды. Гидростатические датчики STS представляют собой высокоточную измерительную систему, которая достоверно рассчитывает значения даже при таких больших объемах и давлениях воды, как, например, на плотинах и гидростанциях с высотой водного столба до 275 м. Аналоговые датчики уровня из титана с термоэлектродным кабелем подойдут для измерений агрессивных жидкостей. Взрывозащищенные версии идеально использовать как датчики уровня топлива, а также для работы в шахтах и ГОКах,
Американская компания In-Situ известна своими инновационными разработками для мониторинга и защиты водных ресурсов. Приборы для контроля и регистрации уровня, давления и температуры воды проходят заводскую трехмерную калибровку, прослеживаемую по стандартам NIST, имеют герметичную титановую конструкцию и герметичную батарею с увеличенным сроком службы, передают данные через специальное мобильное приложение. Преобразователи уровня и даталоггеры с рабочим диапазоном до 693 м широко используются для мониторинга состояния рек и озер, морских прибрежных вод, наблюдений за подземными водами, при бурении и освоении скважин, гидроразрыве пластов, контроле загрязнений в районе мусорных полигонов и при проведении рекультивационных работ.
Trafag — ведущий мировой разработчик измерительного оборудования для ответственных промышленных применений — производит гидростатические уровнемеры, в том числе со взрывозащитой, устойчивые к гидроударам, для работы с вязкими средами. Датчики уровня Trafag работают при температуре от -25 до +80 °С. Преобразователи гидростатического давления этого производителя используются для измерения уровня агрессивных жидкостей, в том числе сточных вод, контроля уровня масел и топлива, в зонах с угрозой воспламенения или взрыва, в шахтах и рудниках, в судостроении и различных технологических процессах.
Российская компания «Мераприбор» производит гидростатические преобразователи уровня, датчики уровня воды для резервуаров, скважинные уровнемеры, радарные и ультразвуковые измерители уровня воды и жидкостей, а также электроконтактные датчики уровня. Приборы нашли широкое применение в самых разных сферах: гидрологии и гидрогеологии, нефтедобыче, горном деле, пищевой, химической промышленности, системах водоснабжения и водоотведения и т.д. Уровнемеры «Мераприбор» контролируют уровень жидких и сыпучих веществ, в том числе агрессивных, в емкостях и резервуарах разного типа, скважинах, колодцах, открытых водоемах.
Сферы применения преобразователей уровня
- Долгосрочный мониторинг поверхностных и подземных вод
- Оценка ресурсов питьевой воды
- Изучение характеристик водоносного горизонта
- Охрана подземных и поверхностных вод как среды обитания представителей флоры и фауны
- Регистрация и передача данных уровня, температуры, проводимости, мутности, ph и окислительно-восстановительного потенциала, содержания кислорода
- Получение исходных данных для прогнозирования стихийных бедствий
- Предотвращение наводнений и своевременные оповещения о них
- Мониторинг уровня на плотинах, дамбах, гидроэлектростанциях, каскадных сооружениях и в удерживающих бассейнах
- Контроль работы насосных систем

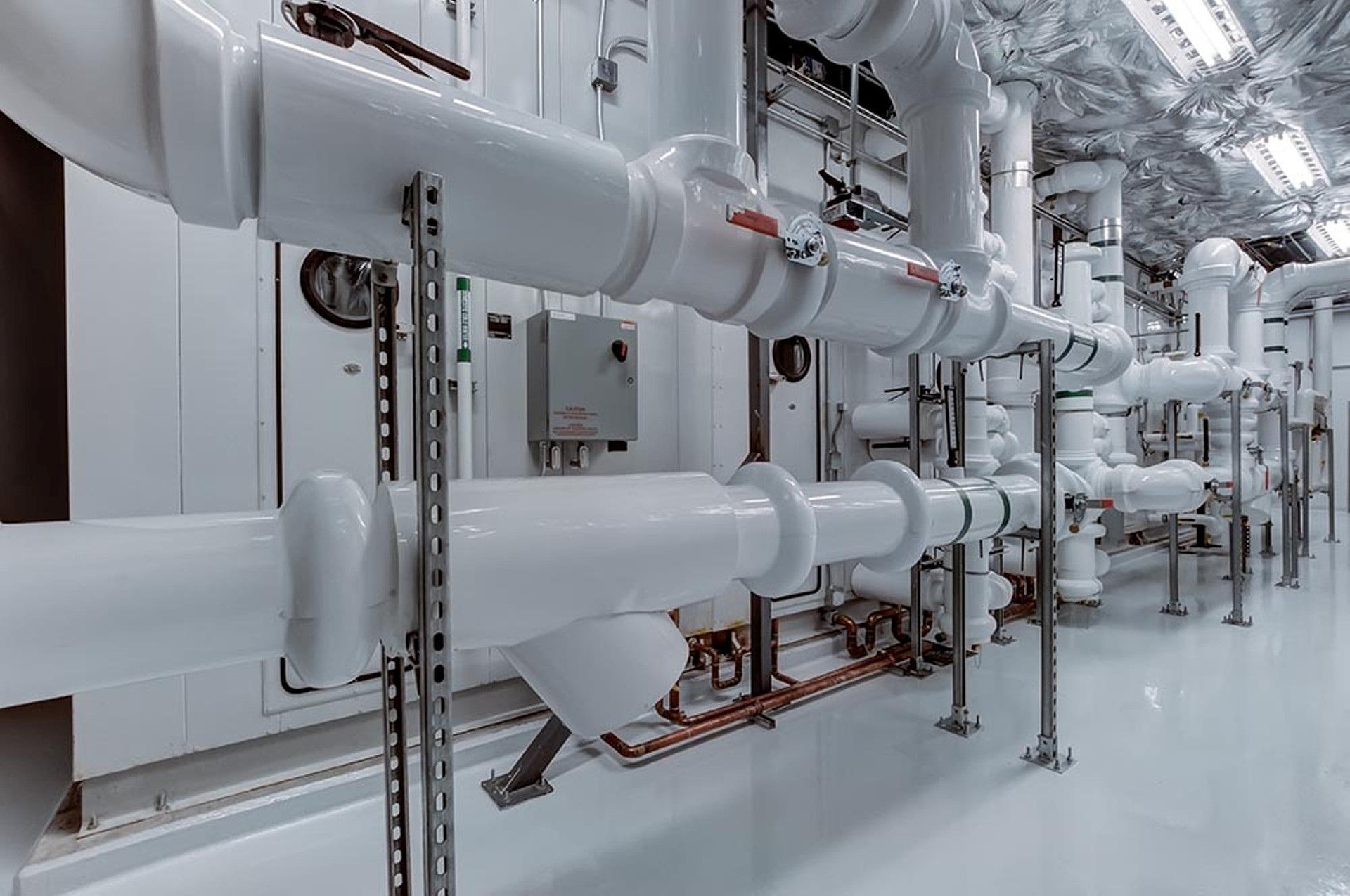

- Контроль давления в водопроводных трубах

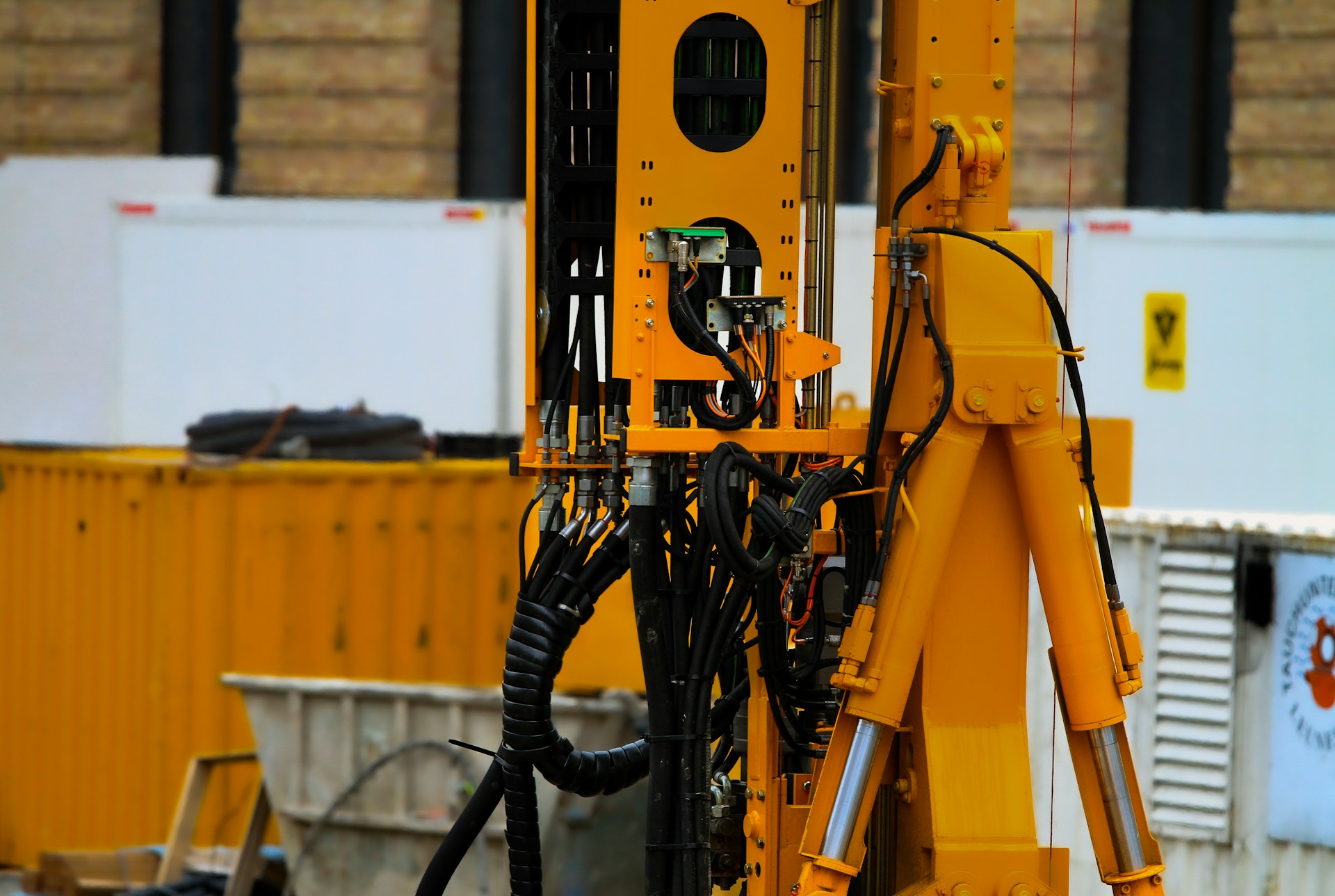

- Гидравлические блоки управления в подводных работах

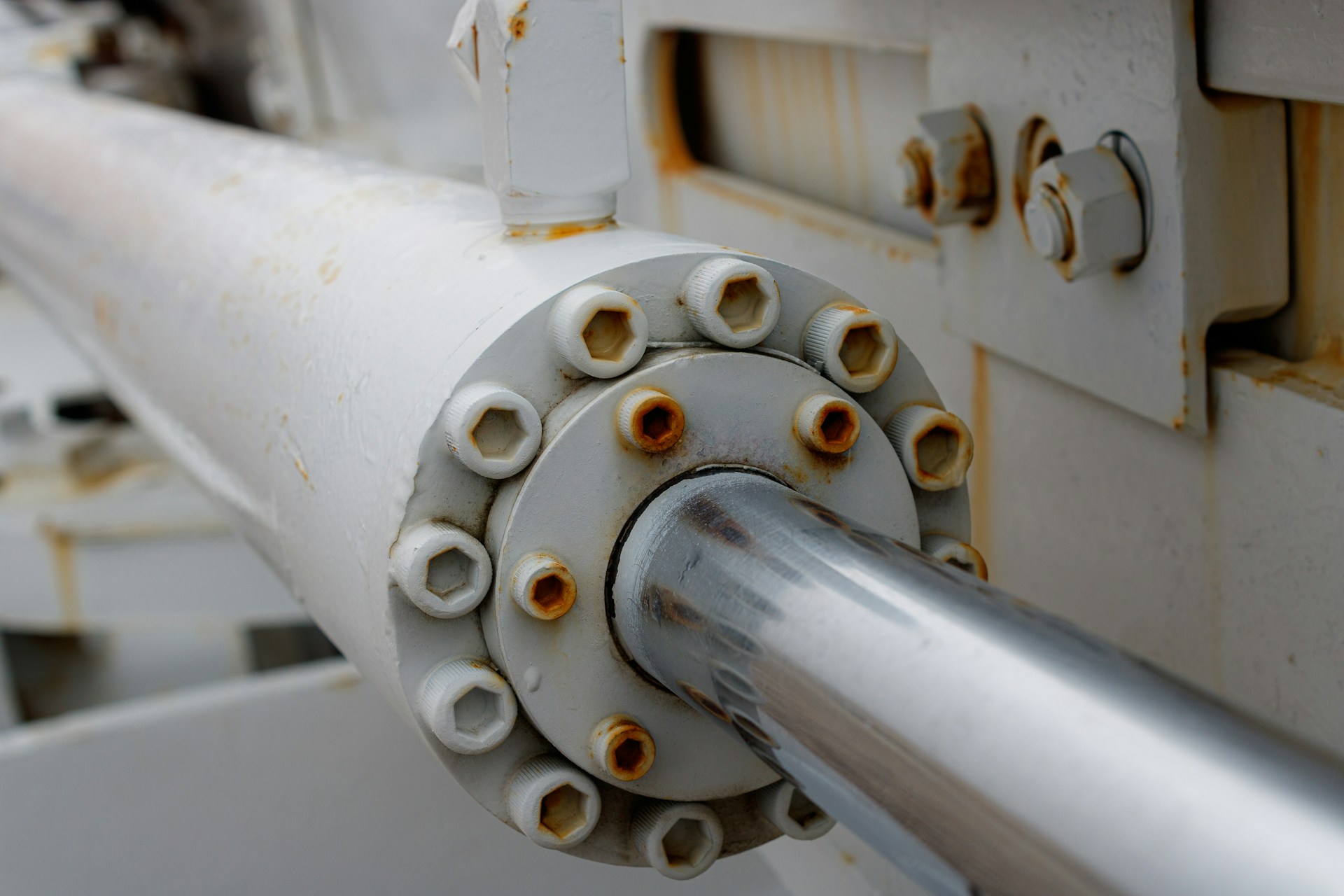

- Высокотемпературные гидравлические системы
- Контроль давления в трубопроводах

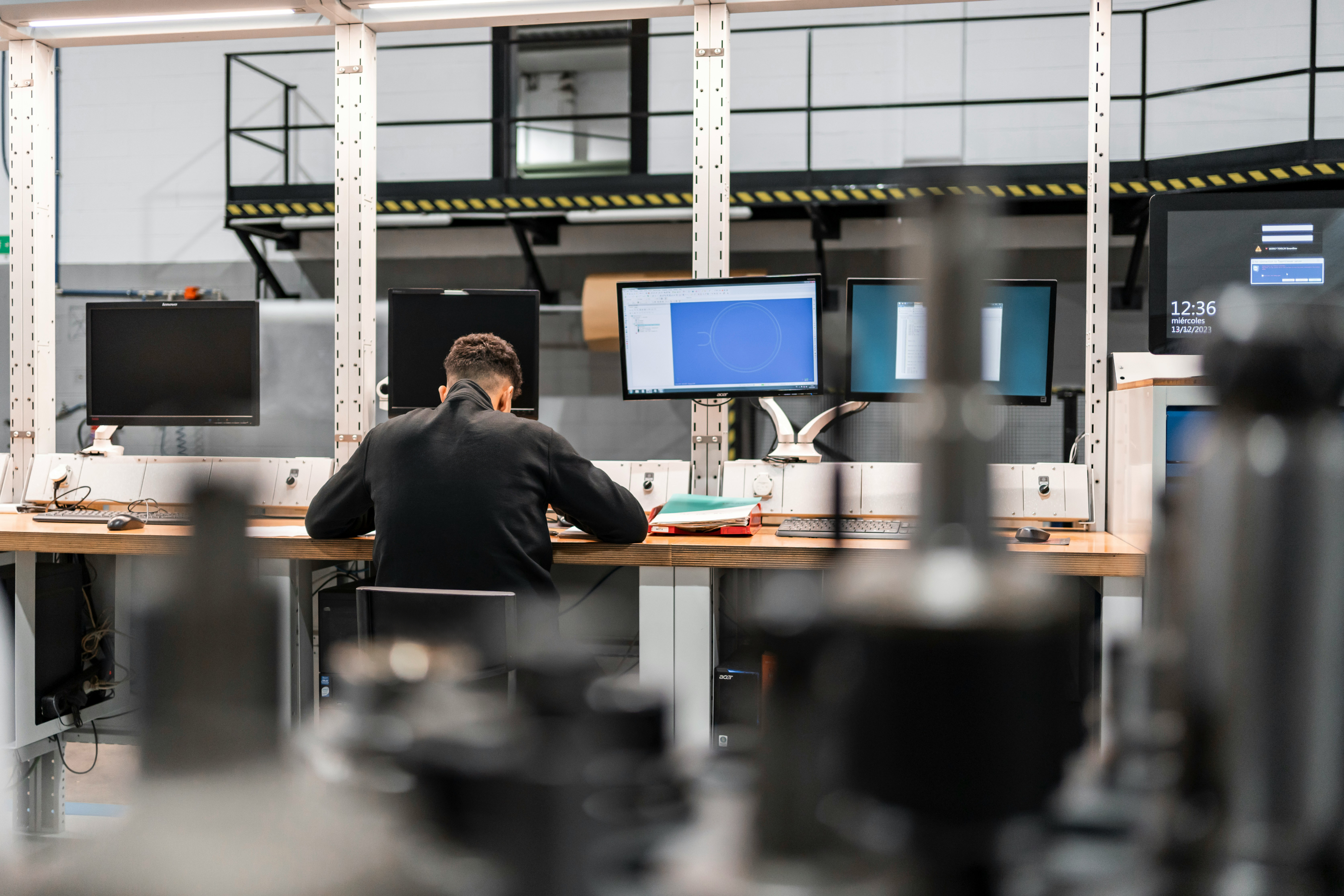

- Мониторинг производственных технологических процессов
- Измерение уровня топлива, масел, легковоспламеняющихся жидкостей
- Мониторинг заболоченных местностей и эстуариев
Стоимость преобразователей уровня
Будучи эксклюзивным представителем, «Полтраф СНГ» поставляет датчики уровня и даталоггеры напрямую от производителей, поэтому наши цены всегда оптимальны. А с учетом проводимых акций могут оказаться даже ниже, чем у завода-изготовителя. Купить уровнемер вы можете, позвонив по телефону: 8 (800) 333-65-54, отправив заявку через форму на сайте или по email: info@poltraf.ru
