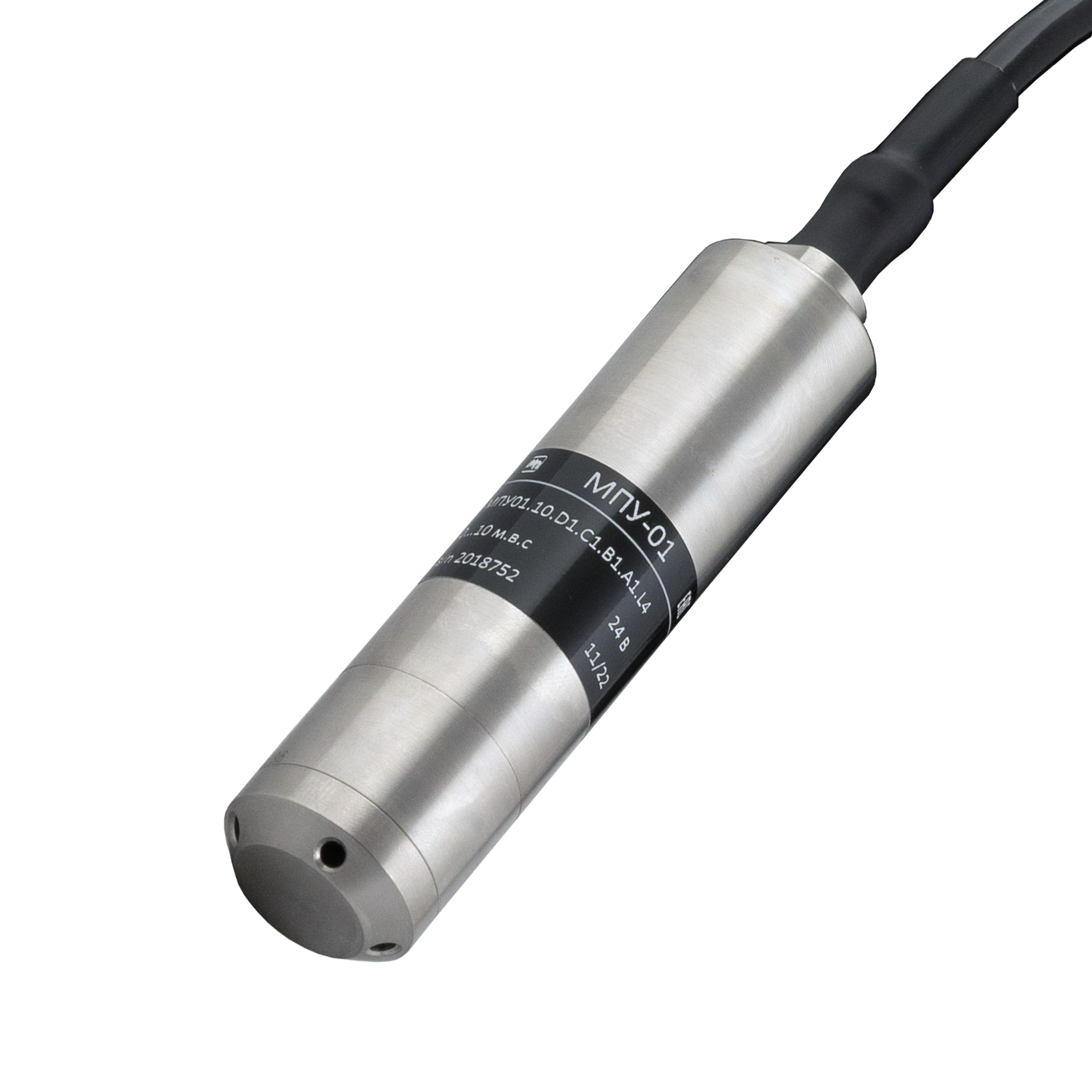

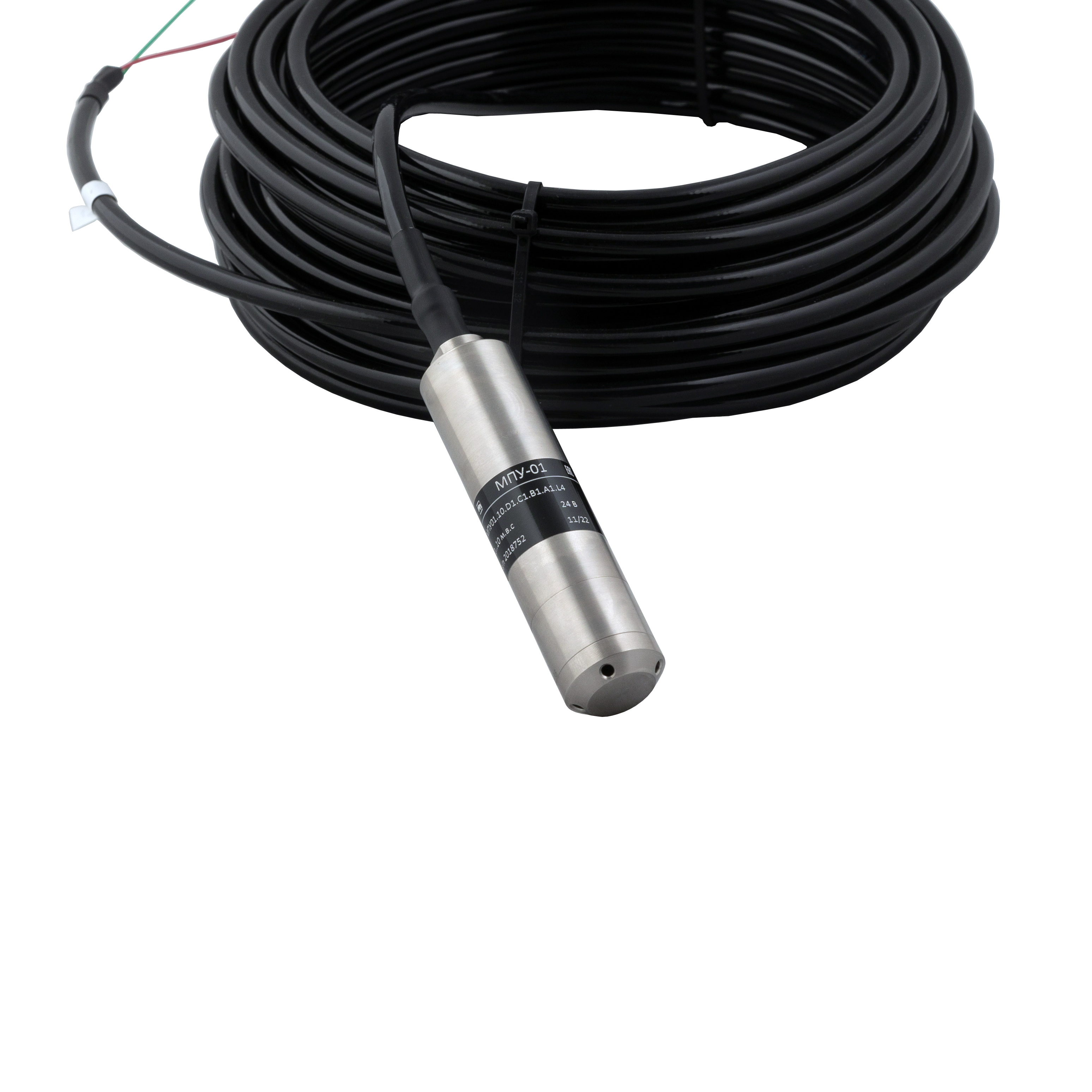

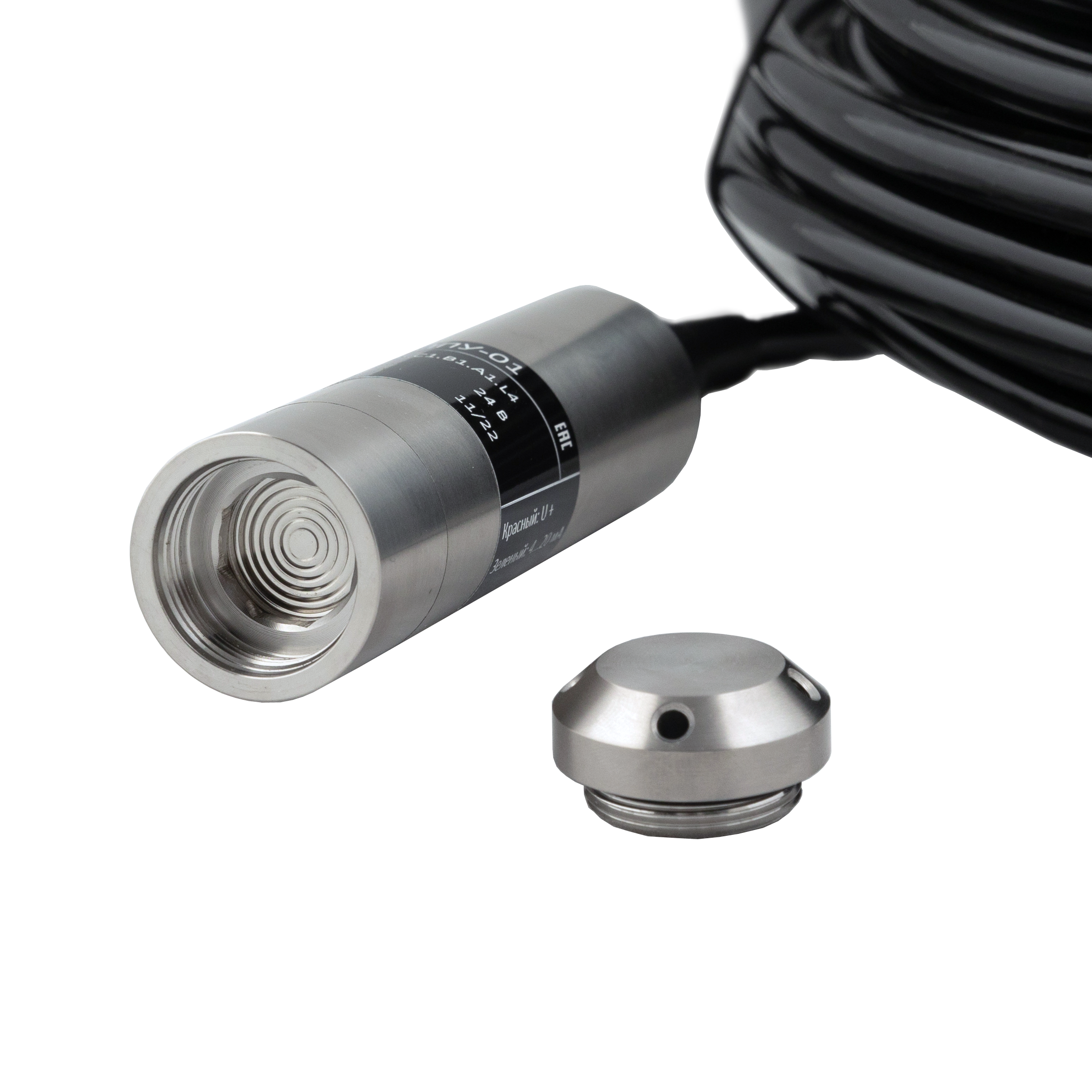

Преобразователь уровня МПУ-01 с пьезорезистивным кремниевым сенсором обеспечит высокоточные измерения, в том числе в агрессивных средах.
Подробности
Характеристики
Производитель
—
МераПрибор
Диапазон измерений, м.в.с.
—
от 0...1 до 0...200
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,5%
Выходные сигналы
—
4...20мA, 0,5...4,5В, 1...5 В, 0...5В, Hart
Температура процесса, °С
—
-5...70
Все характеристики
Информация
Датчик уровня МПУ-01 подходит для измерения уровня агрессивных сред (кислот, щелочей), так как корпус может быть изготовлен из хастеллоя. МПУ-01 исполнен на основе керамического чувствительного элемента, отличительными особенностями которого являются низкая температурная погрешность, хорошая линейность и долговременная стабильность.
Преимущества
- Оптимальная совместимость с различными рабочими средами
- Подходит для использования в агрессивной среде
- Различные виды кабелей
- Превосходная долговременная стабильность
- Доступная цена
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
- Гидротехнические сооружения
| Модель | Описание | Рабочая температура, °C | Вес, 1м кабеля |
| МПК02 |
Внутр. изоляция - полиэтилен Внешн. изоляция - полиэтилен (водонепроницаемый) |
-20...+70 |
0.062 кг |
| МПК03 |
Внутренняя изоляция - полиэтилен Внешняя двуслойная изоляция - полиэтилен + (F46) фторированный этиленпропилен |
-40...+70 |
0.077 кг |
| МПК04 | Внутренняя изоляция - полиэтилен Внешняя изоляция - полиуретан (устойчивый к различным маслам) |
-40...+70 | 0.069 кг |
Документация
Характеристики
| Производитель | МераПрибор |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...200 |
| Диапазон температур | |
| Температура процесса, °С | -5...70 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...5 В, 0...5В, Hart |
| Степень защиты | IP68 |
| Технологическое присоединение | М20x1,5 /G1/2 |
| Материал корпуса | Нержавеющая сталь |
| Тип давления | относительное |
| Срок службы | не менее 10млн. циклов |
| Вес | 245г |
| Опции | |
| Опция 1 | МПК 02 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Опция 2 | МПК 03 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Опция 3 | МПК 04 (комплектуется кабелем нужной длины) Внутренняя изоляция - полиэтилен |
| Сертификаты | |
| Интервал между поверками | 2 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.А № 58036 |
| Применение в отраслях | |
| Сельское хозяйство | Аквакультура, рыбоводство |
| Водоснабжение | Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
| Экология и гидрометеорология | Экология и гидрометеорология, Гидрогеология |
Модификации
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.А1.H1.5m, 4...20 мА, 26,5 мм, L кабеля 5 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+80 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.5.D1.E2.S1.А1.H1.8m, 4...20 мА, 26,5 мм, L кабеля 8 м, PUR, нерж. сталь, МераПрибор, 0...5 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.E2.S1.А1.H1.15m, 4...20 мА, 26,5 мм, L кабеля 15 м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.15.D1.E2.S1.А1.H1.20m, 4...20 мА, 26,5 мм, L кабеля 20 м, PUR, нерж. сталь, МераПрибор, 0...15 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.20.D1.E2.S1.А1.H1.30m, 4...20 мА, 26,5 мм, L кабеля 30 м, PUR, нерж. сталь, МераПрибор, 0...20 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.30.D1.E2.S1.A1.H1 34m, 4...20 мА, 26,5 мм, L кабеля 34 м, PUR, нерж. сталь, МераПрибор, 0...30 м.в.с., -5...+85 °C, избыточное)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L2.H1.A1, 4...20 мА, 26,5 мм, 0...5 м.в.с., погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.30.D1.E2.S1.A1.H1.40m.C1, 4...20 мА, 26,5 мм, L кабеля 40 м, PUR, нерж. сталь, МераПрибор, 0...30 м.в.с., -5...+85 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.90.D1.С1.E2.S1.A1.H1.100, 4...20 мА, 26,5 мм, L кабеля 100 м, PUR, нерж. сталь, МераПрибор, 0...90 м.в.с., -5...+85 °C, избыточное, погружной, ±)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.95.D1.E2.S1.A1.H1.100m.C1, 4...20 мА, 26,5 мм, L кабеля 100м, PUR, нерж. сталь, МераПрибор, 0...95 м.в.с., -5...+85 °C, избыточное, погружной, ±)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.E2.S1.A1.H1.3m.C1, 4...20 мА, 26,5 мм, L кабеля 3 м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+80 °C, избыточное, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.100.D1.C1.E2.S1.H1.A3.7m, 4...20 мА, 26,5 мм, L кабеля 7 м, PUR, нерж. сталь, МераПрибор, 0...100 м.в.с., IP-68, -5...+85 °C, G 1/2" вн., врезно)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.5.D1.E2.S1.A1.H1.10m.C1, 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...5 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.5m.C1, 4...20 мА, 26,5 мм, L кабеля 5 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.10m.C1, 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,2)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.E2.S1.A1.H1.15m.C1, 4...20 мА, 26,5 мм, L кабеля 15 м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+80 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.10m.C1, 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,5)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.С1.E2.S1.A1.H1.15m, 4...20 мА, 26,5 мм, L кабеля 15м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+80 °C, избыточное, погружной, ±0,)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.5m.C1, 4...20 мА, 26,5 мм, L кабеля 5 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,5)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.130.D1.C1.E2.S1.H1.A1.130m., 4...20 мА, 26,5 мм, L кабеля 130м, PUR, нерж. сталь, МераПрибор, 0...130 м.в.с., -5...+80 °C, избыточное, погружной)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.E2.S1.A1.H1.15m.C1, 4...20 мА, 26,5 мм, L кабеля 15 м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+80 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (1.D1.C1.E3.S1.A3.H2.L4.2m, 4...20 мА и протокол HART, 26,5 мм, L кабеля 2 м, PUR, нерж. сталь, 12 В, МераПрибор, 0...1 м.в.с., IP-68, -5...+80 °C, G 1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.45.D1.C1.E2.S1.45m.L2.A3, 4...20 мА, 26,5 мм, L кабеля 45 м, PUR, нерж. сталь, МераПрибор, 0...45 м.в.с., -5...+50 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.60кПа.D1.C1.E2.A1.H1.L2.10m, 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...60 кПа, IP-68, -5...+85 °C, M20x1.5, избыточно)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.130.D1.C1.E2.S1.H1.A1.130m, 4...20 мА, 26,5 мм, L кабеля 130 м, PUR, нерж. сталь, МераПрибор, 0...130 м.в.с., IP-68, -5...+85 °C, избыточное, по)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.50.D1.C1.E2.S1.45m.L2.A3, 4...20 мА, 26,5 мм, L кабеля 50 м, PUR, нерж. сталь, МераПрибор, 0...50 м.в.с., -5...+50 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L2.H1.A1, 4...20 мА, 26,5 мм, кабель 10 м, нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,5)
МПУ-01 диаметром корпуса 26,5 мм (1.D1.C1.E3.S1.A3.H2.L4.2m, 4...20 мА и протокол HART, 26,5 мм, L кабеля 2 м, PUR, нерж. сталь, 12 В, МераПрибор, 0...1 м.в.с., IP-68, -5...+80 °C, G1/)
МПУ-01 диаметром корпуса 26,5 мм (10.D1.C1.E2.S1.A3.H1.L4.20, закрытая , 4...20 мА, L кабеля 20 м, PUR, нерж. сталь, 9…33 VDC, МераПрибор, -5...+50 C, 0...10 м.в.с., избыточное, погруж)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.4.5.D1.E2.S1.A1.H1.10m.C1, 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...4,5 м.в.с., -5...+85 °C, избыточное, погружной, )
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L2.H1.A1, 4...20 мА, 26,5 мм, кабель 10 м, нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L2.H1.A1, 4...20 мА, 26,5 мм, кабель 20 м., нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L4.H1.A3, 4...20 мА, 26,5 мм, кабель 20 м., нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L4.H1.A3, 4...20 мА, 26,5 мм, кабель 10 м., нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.60.D1.C1.E2.S1.10.L4.H1.A3, 4...20 мА, 26,5 мм, кабель 70 м., нерж. сталь, 24 В, 0...60 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (1.D1.C1.E2.S1.A3.H1.L4.10, закрытая , 4...20 мА, L кабеля 10 м, нерж. сталь, 24 В, МераПрибор, 0...1 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (10.D1.C1.E2.S1.A3.H1.L4.20, закрытая , 4...20 мА, L кабеля 20 м, нерж. сталь, 24 В, МераПрибор, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.5.D2.С1.E2.S1.A1.H1.L3 15m., 4...20 мА, 26,5 мм, L кабеля 15 м, FEP, хастеллой, МераПрибор, 0...5 м.в.с., -5...+80 °C, избыточное, погружной, ±0)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.10m., 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.6.D1.C1.E1.S4.20m..A1.Н1, 0...5 B, 26,5 мм, L кабеля 20 м, PUR, нерж. сталь, МераПрибор, 0...6 м.в.с., -5...+50 °C, избыточное, погружной, ±0,5)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L4.H1.A3, 4...20 мА, 26,5 мм, L кабеля 60 м, нерж. сталь, 24 В, 0...100 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.30.D1.C1.E2.S1.A1.H1.40, 4...20 мА, 26,5 мм, L кабеля 40 м, 0...30 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.50.D1.C1.E2.S1.A1.H1.60, 4...20 мА, 26,5 мм, L кабеля 60 м, 0...50 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.100.D1.C1.E2.S1.A1.H1.150, 4...20 мА, 26,5 мм, 0...100 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.200.D1.C1.E2.S1.A1.H1.285, 4...20 мА, L кабеля 285 м, 0...200 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.С1.E2.S1.A1.H1.L4.15m, 4...20 мА, 26,5 мм, L кабеля 15м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+85 °C, избыточное, погружной, )
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.20.D1.C1.E2.S1.30.L3.H3.A1, 4...20 мА, 26,5 мм, кабель 30 м., нерж. сталь, 24 В, 0...20 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.С1.E2.S1.A1.H1.L4.15m, 4...20 мА, 26,5 мм, L кабеля 15м, PUR, нерж. сталь, МераПрибор, 0...10 м.в.с., -5...+85 °C, избыточное, погружной, )
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.20.D1.C1.E2.S1.30.L3.H3.A1, 4...20 мА, 26,5 мм, кабель 30 м., нерж. сталь, 24 В, 0...20 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.30.D1.C1.E2.S1.A1.H1.40, 4...20 мА, 26,5 мм, L кабеля 40 м, 0...30 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.50.D1.C1.E2.S1.A1.H1.60, 4...20 мА, 26,5 мм, L кабеля 60 м, 0...50 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.100.D1.C1.E2.S1.A1.H1.150, 4...20 мА, 26,5 мм, 0...100 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.200.D1.C1.E2.S1.A1.H1.285, 4...20 мА, L кабеля 285 м, 0...200 м.в.с.)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.2.D1.E2.S1.A1.H1.10m., 4...20 мА, 26,5 мм, L кабеля 10 м, PUR, нерж. сталь, МераПрибор, 0...2 м.в.с., -5...+85 °C, избыточное, погружной, ±0,1)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L4.H1.A3, 4...20 мА, 26,5 мм, L кабеля 60 м, нерж. сталь, 24 В, 0...100 м.в.с., избыточное, ±0,25)
МПУ-01 диаметром корпуса 26,5 мм (МПУ01.10.D1.C1.E2.S1.10.L2.H1.A1, 4...20 мА, 26,5 мм, кабель 10 м, нерж. сталь, 24 В, 0...10 м.в.с., избыточное, ±0,5)
МПУ-01 диаметром корпуса 26,5 мм (1.D1.C1.E3.S1.A3.H2.L4.2m, 4...20 мА и протокол HART, 26,5 мм, L кабеля 2 м, PUR, нерж. сталь, 12 В, МераПрибор, 0...1 м.в.с., IP-68, -5...+80 °C, G1/)

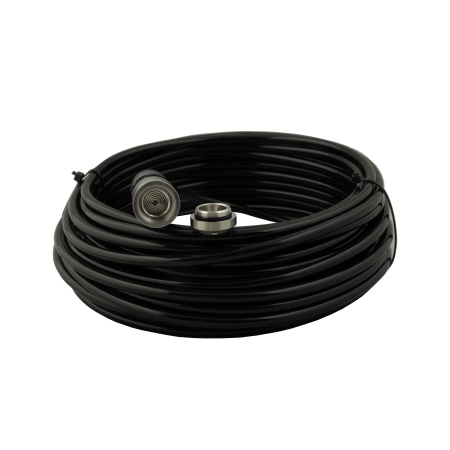

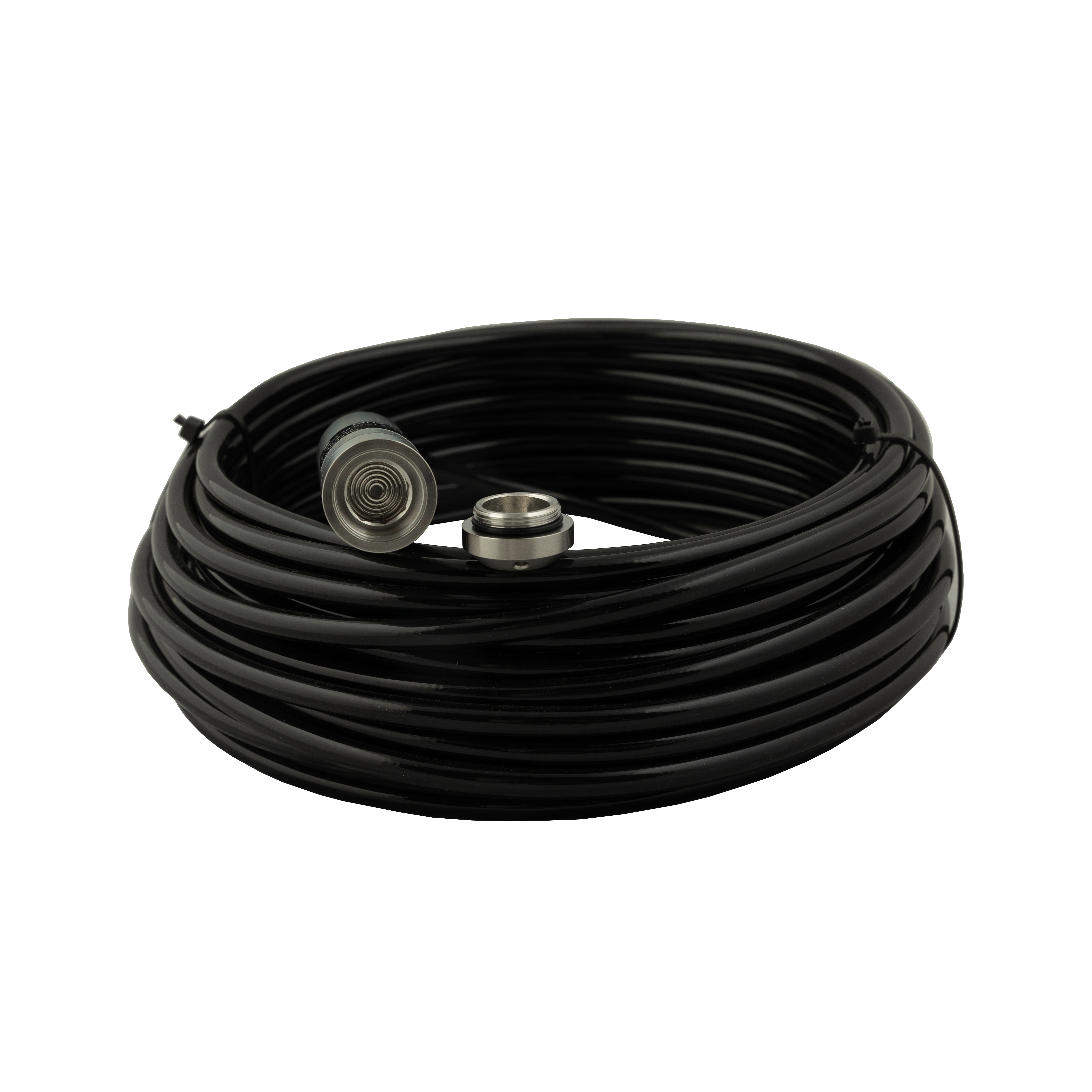

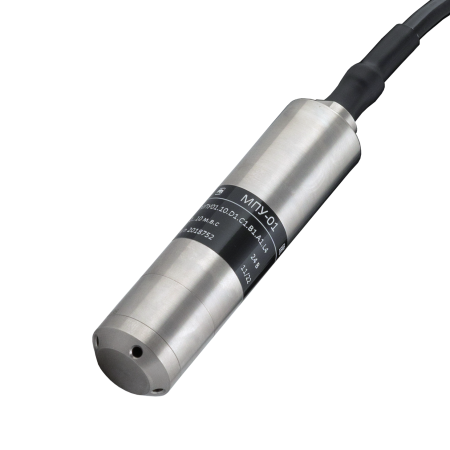

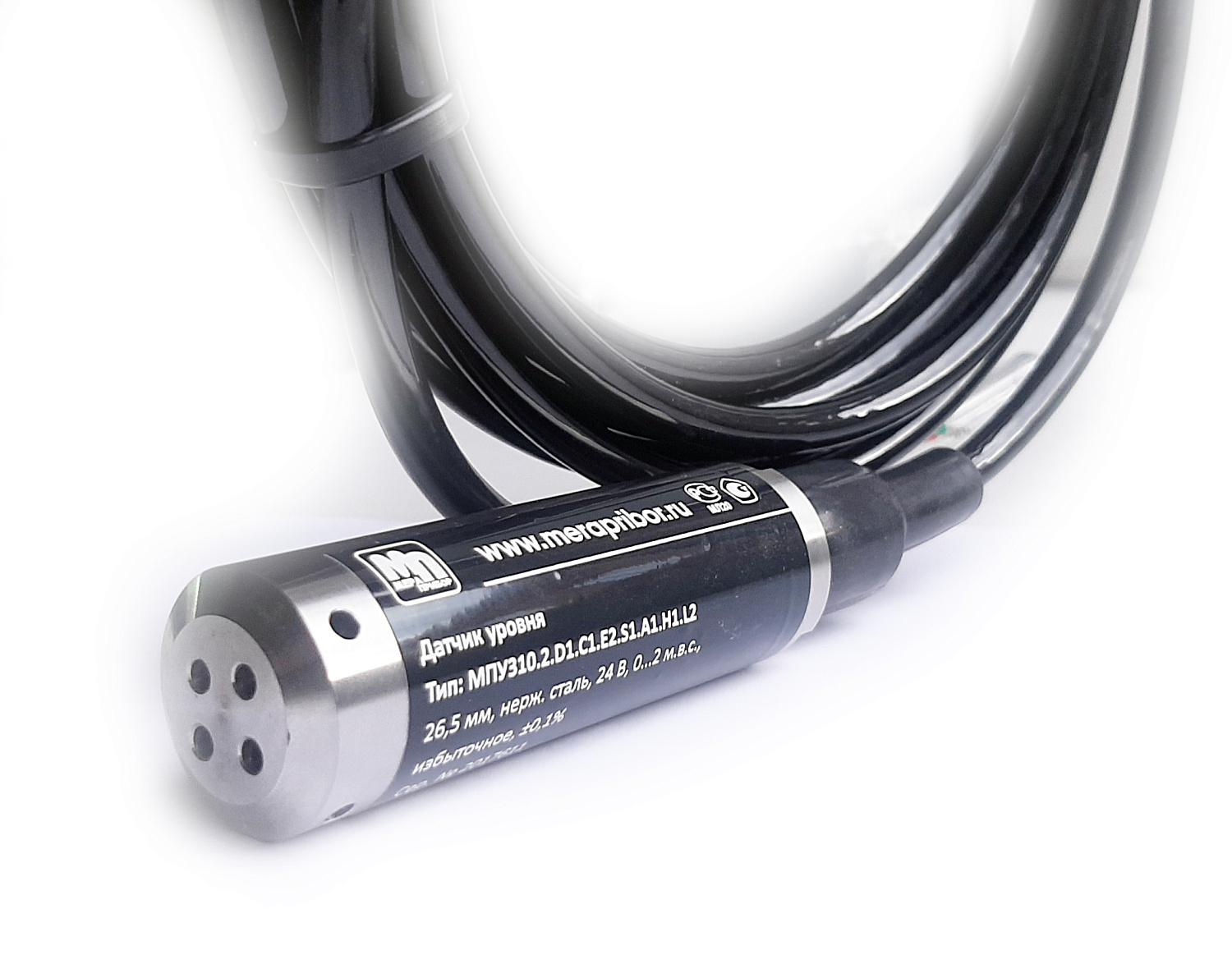

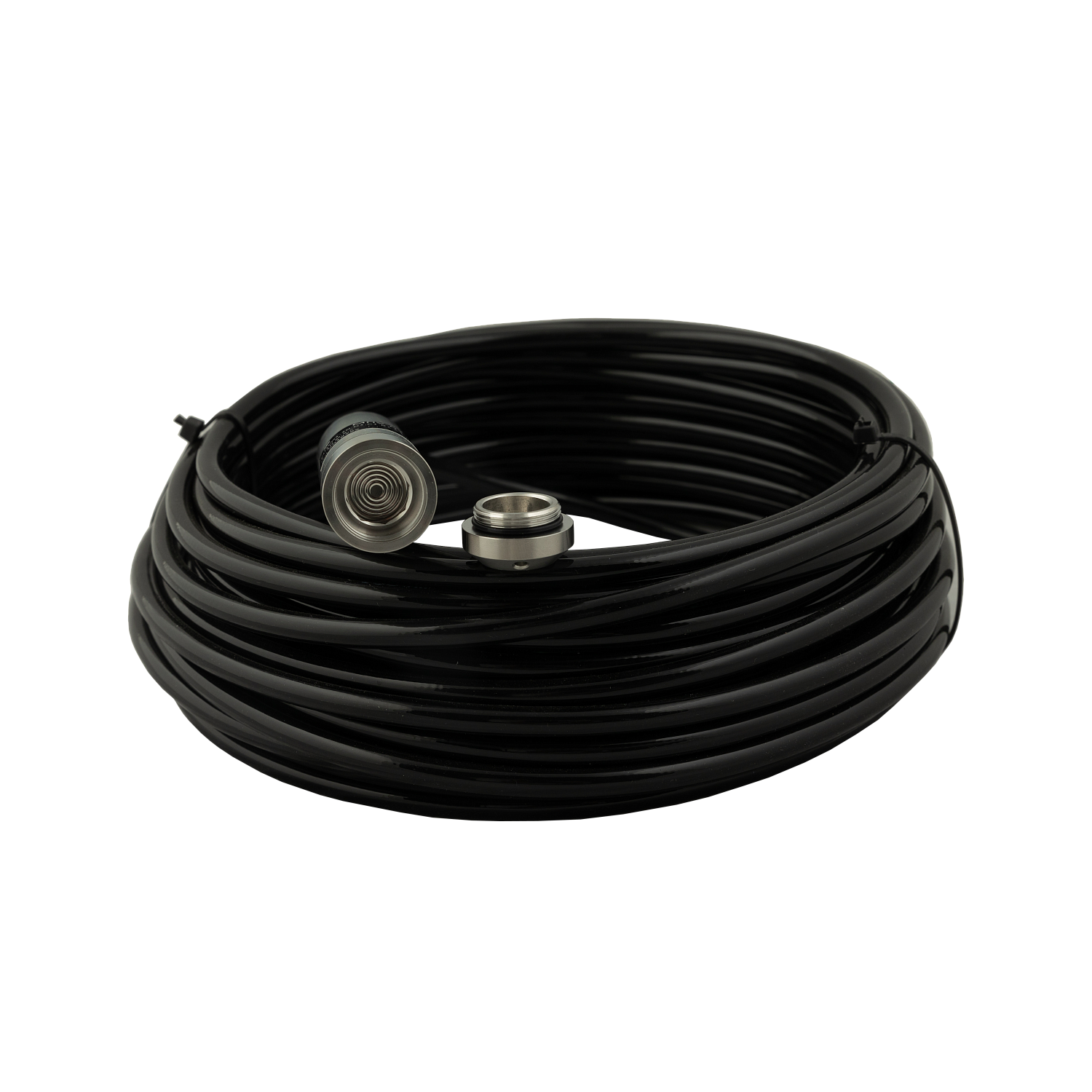

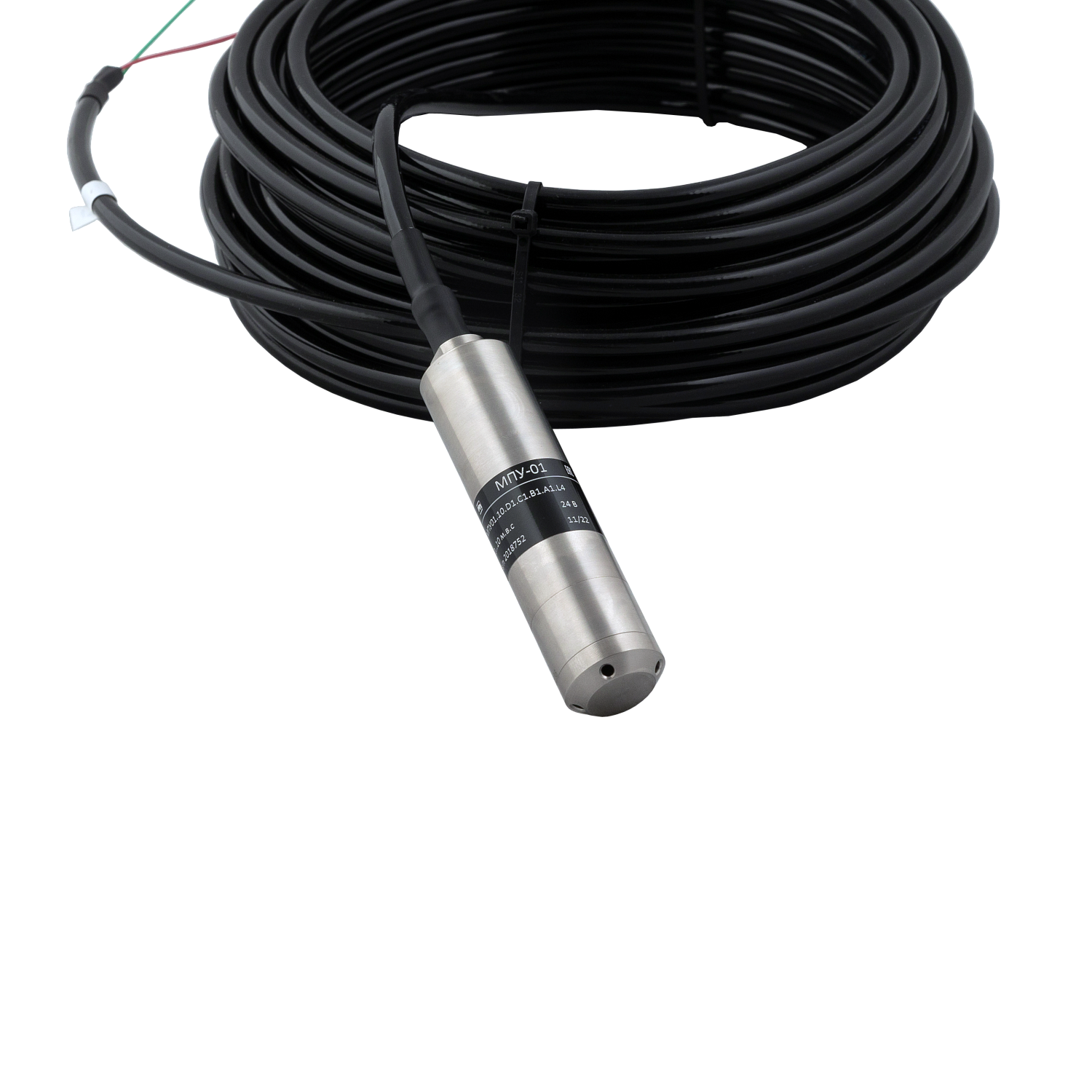

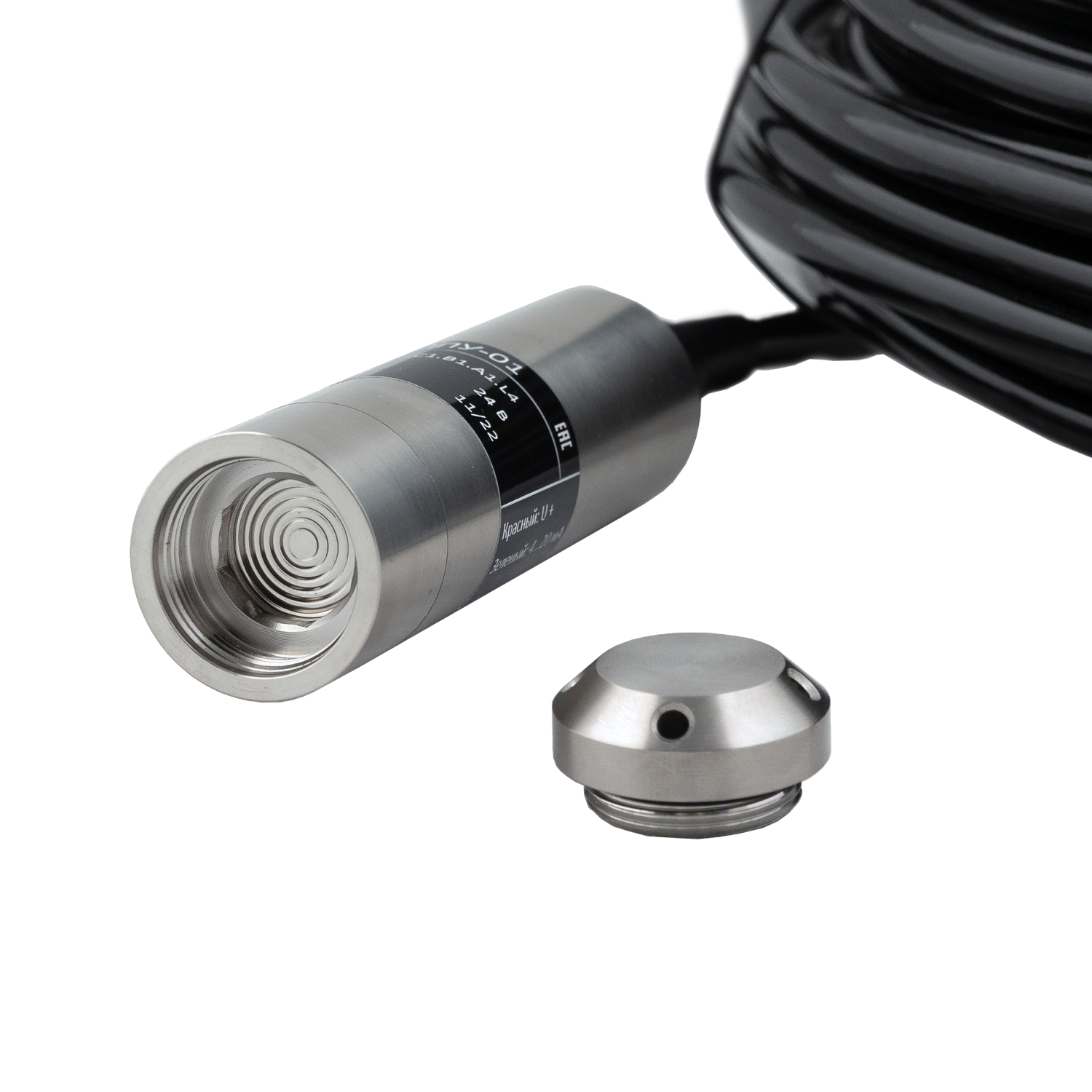

Гидростатический датчик уровня жидкости (воды) МПУ-01 с диаметром корпуса 26,5 мм
