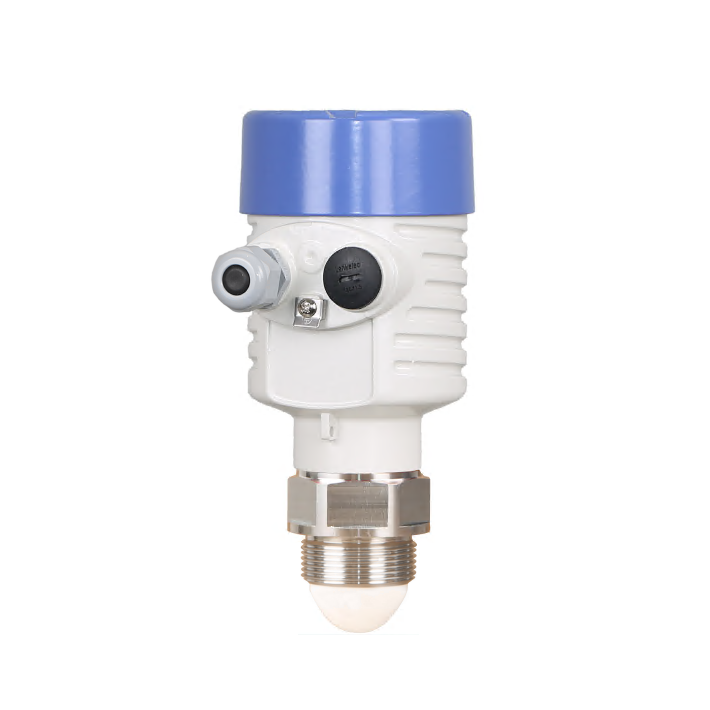

Бесконтактные радарные датчики уровня МПУ-Р (исп. 2) предназначены для измерения уровня жидкостей, включая умеренно агрессивные, в диапазоне до 30/120 м. Датчики выдерживают температуру измеряемой среды от -40 до +200 °С и давление от -0,1 до 2,5 мПа.
Подробности
176 000 ₽
/шт
Консультация
Характеристики
Производитель
—
МераПрибор
Рабочая температура
—
-40... +90 °С, -40...+200 °С
Степень защиты
—
IP65, IP67
Диапазон измерений / Разрешение
—
30м/120м (15м/60м - сыпучий материал)
Область применения
—
Умеренно агрессивные и сильно агрессивные жидкости, сыпучие материалы
Вибрации (допустимый диапазон)
—
Механические вибрации 10 м/с² (10-150 Гц)
Все характеристики
Информация

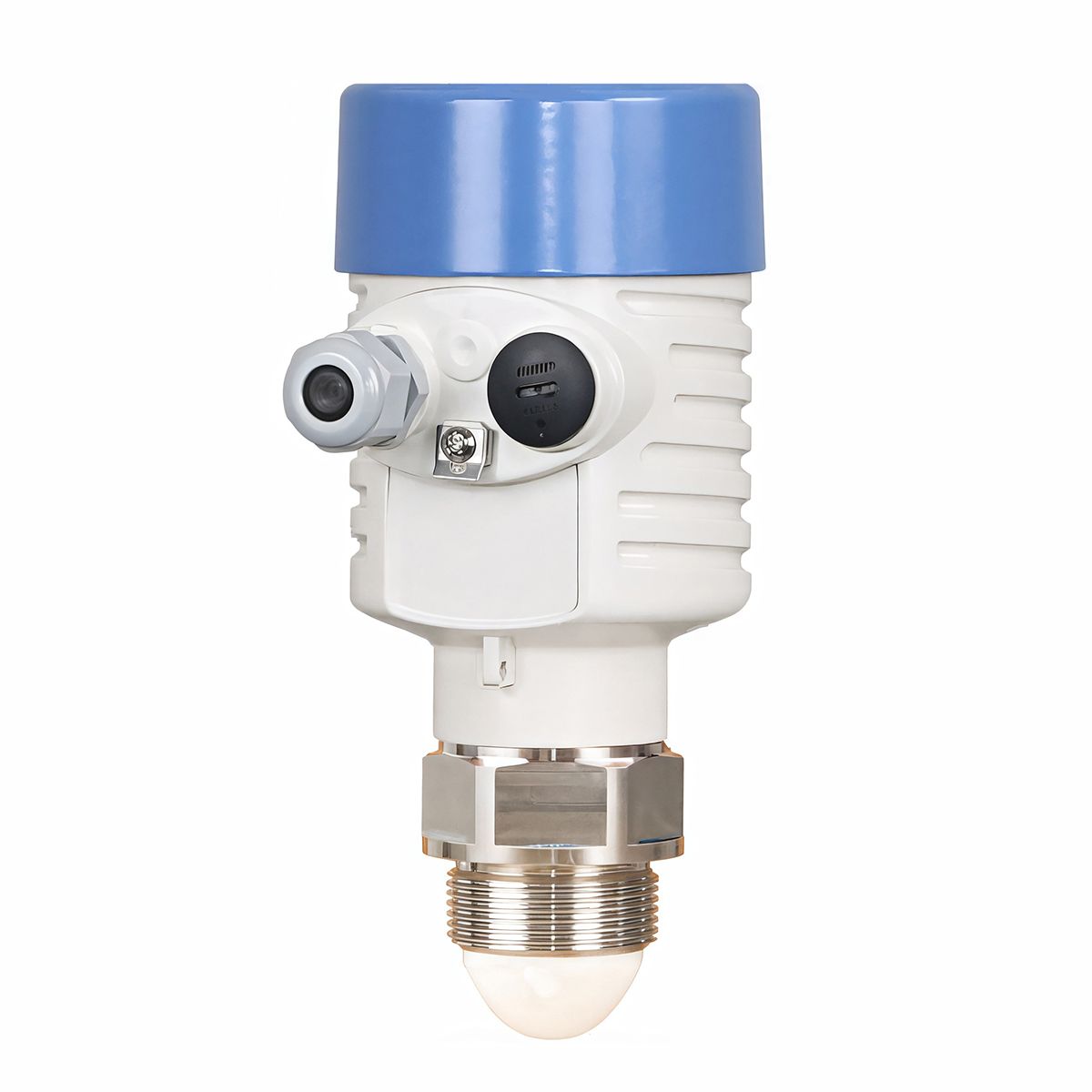

Принцип действия МПУ – Р 80 ГГц
Радарный датчик уровня МПУ-Р 80 ГГц использует принцип радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Сигнал передается через антенну уровнемера, отражается средой и принимается антенной в виде эхо-сигналов с разными частотами. Изменение частоты пропорционально расстоянию и конвертируется в значение уровня.Преимущества
- Бесконтактное измерение. На результаты измерений не влияют характеристики среды и условия процесса, такие как температура, давление или сильная запыленность. Прибор очень прост в настройке, нет необходимости заполнять и опустошать контейнер, что экономит время запуска. Практически не требуется техническое обслуживание.
- Широкий диапазон измерений, малая слепая зона. Диапазон измерения 0,1–120 м соответствует требованиям большинства сфер применения.
- Компактная антенна, небольшой угол и высокая точность фокусировки.
- Уровнемер удобен в монтаже, устойчив к помехам в резервуаре, например, наличие в нем смесителей, нагревательных элементов, перегородок и т.п. не повлияет на точность измерений..
- Высокая точность. Погрешность ±2 мм полностью соответствует требованиям точности различных стандартов.
- Короткая волна сигнала. При измерении уровня порошков, сред с содержанием твердых частиц достигаются точнейшие результаты.
Применение
- Пищевая промышленность
- Химическая промышленность
- Производство строительных материалов и смесей
- Водоподготовка и водоочистка
МПУ – Р 80ГГц предназначен для непрерывного бесконтактного измерения уровня в закрытых и открытых резервуарах жидких, вязких и сыпучих продуктов.
Документация
Спецификация
461,2 кб
Характеристики
| Производитель | МераПрибор |
| Диапазон измерений | |
| Рабочая температура | -40... +90 °С, -40...+200 °С |
| Диапазон измерений / Разрешение | 30м/120м (15м/60м - сыпучий материал) |
| Точность измерений | |
| Точность | ±2 / ±5 мм |
| Общие характеристики | |
| Степень защиты | IP65, IP67 |
| Вибрации (допустимый диапазон) | Механические вибрации 10 м/с² (10-150 Гц) |
| Выходные сигналы | 4... 20 мА (HART) / RS485 (Modbus) |
| Резьба | G1½A, 1 ½NPT,G3A,G3.5A(по запросу) |
| Требования к питанию | 2-проводная система: 24 В DC, 4-проводная система: 24 В DC или 220 В AC |
| Давление | максимальное: 2,5 МПа, рабочее: -0,1...0,1МПа, -0,1...2,5МПа |
| Дисплей | ЖК-дисплей с точечной матрицей |
| Другие характеристики | Диаметр линзы 40 мм , Диаметр линзы 75 мм |
| Область применения | Умеренно агрессивные и сильно агрессивные жидкости, сыпучие материалы |
