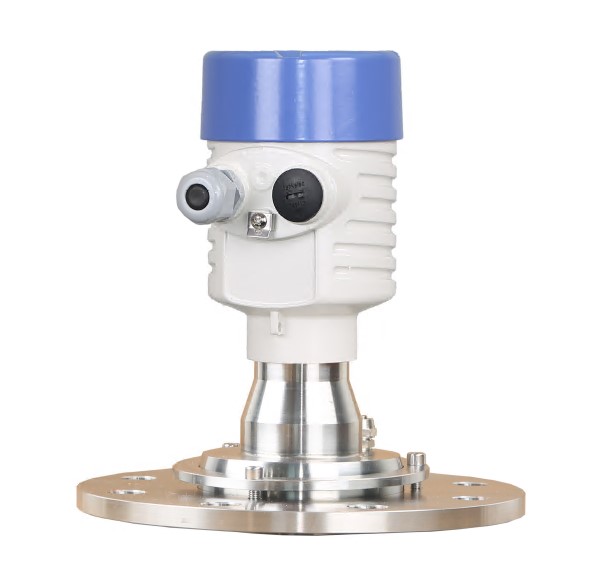

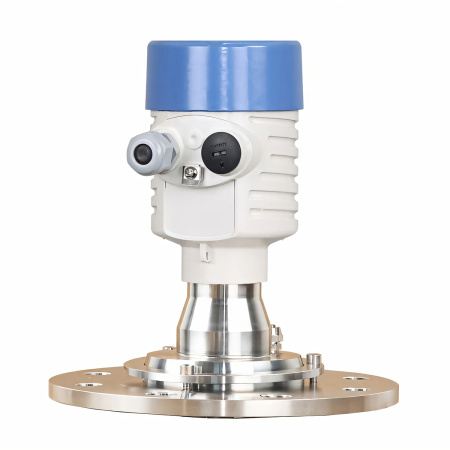

Бесконтактные радарные уровнемеры МПУ-Р (исп. 4) работают даже в условиях сильной запыленности и измеряют уровень не только жидкостей, но и твердых сыпучих веществ. Диапазон измерений составляет до 120 м, угол луча 8° температура измеряемой среды может достигать -40 и +200 °С.
Подробности
210 000 ₽
/шт
Консультация
Характеристики
Производитель
—
МераПрибор
Рабочая температура
—
-40...+90 °С, -40...+200 °С
Степень защиты
—
IP65, IP67
Материалы
—
покрытие корпуса: алюминий, пластик, нержавеющая сталь, материал герметика между корпусом и покрытием корпуса: силиконовый каучук, командное окно: закаленное стекло, клемма заземления: нерж. сталь
Диапазон измерений / Разрешение
—
120м (60м - сыпучий материал)
Область применения
—
твердые вещества, жидкости, измерения в условиях сильной запыленности
Все характеристики
Информация
Принцип действия МПУ – Р 80 ГГц
Радарный датчик уровня МПУ-Р 80 ГГц использует принцип радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Сигнал передается через антенну уровнемера, отражается средой и принимается антенной в виде эхо-сигналов с разными частотами. Изменение частоты пропорционально расстоянию и конвертируется в значение уровня.Преимущества
- Бесконтактное измерение. На результаты измерений не влияют характеристики среды и условия процесса, такие как температура, давление или сильная запыленность. Прибор очень прост в настройке, нет необходимости заполнять и опустошать контейнер, что экономит время запуска. Практически не требуется техническое обслуживание.
- Широкий диапазон измерений, малая слепая зона. Диапазон измерения 0,1–120 м соответствует требованиям большинства сфер применения.
- Компактная антенна, небольшой угол и высокая точность фокусировки.
- Уровнемер удобен в монтаже, устойчив к помехам в резервуаре, например, наличие в нем смесителей, нагревательных элементов, перегородок и т.п. не повлияет на точность измерений..
- Высокая точность. Погрешность ±2 мм полностью соответствует требованиям точности различных стандартов.
- Короткая волна сигнала. При измерении уровня порошков, сред с содержанием твердых частиц достигаются точнейшие результаты.
Применение
- Пищевая промышленность
- Химическая промышленность
- Производство строительных материалов и смесей
- Водоподготовка и водоочистка
МПУ – Р 80ГГц предназначен для непрерывного бесконтактного измерения уровня в закрытых и открытых резервуарах жидких, вязких и сыпучих продуктов.
Документация
Спецификация
375,6 кб
Характеристики
| Производитель | МераПрибор |
| Диапазон измерений | |
| Рабочая температура | -40...+90 °С, -40...+200 °С |
| Диапазон измерений / Разрешение | 120м (60м - сыпучий материал) |
| Точность измерений | |
| Точность | ±5 мм |
| Общие характеристики | |
| Степень защиты | IP65, IP67 |
| Материалы | покрытие корпуса: алюминий, пластик, нержавеющая сталь, материал герметика между корпусом и покрытием корпуса: силиконовый каучук, командное окно: закаленное стекло, клемма заземления: нерж. сталь |
| Вибрации (допустимый диапазон) | Механические вибрации 10 м/с² (10-150 Гц) |
| Выходные сигналы | 4... 20 мА (HART) / RS485 (Modbus) |
| Резьба | G 3 A, 3”NPT, фланцевое, G 1½ A (по запросу) , G 3.5 A (по запросу) |
| Требования к питанию | 2-проводная система: 24 В постоянного тока, 4-проводная система: 24 В постоянного тока или 220 В переменного тока |
| Давление | максимальное: 1,6 МПа, рабочее: -0,03...0,3 МПа, -0,05...0,5 МПа, -0,1...1,6 МПа |
| Дисплей | ЖК-дисплей с точечной матрицей |
| Другие характеристики | слепая зона - 300мм (мин. 100мм) |
| Область применения | твердые вещества, жидкости, измерения в условиях сильной запыленности |
