Преобразователь давления в морском исполнении
Подробности
Характеристики
Производитель
—
Trafag
Диапазон измерений, бар
—
от 0...2,5 до 0...2500
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,5%, ±0,3%
Выходные сигналы
—
4...20мA, 0,5...4,5В
Температура процесса, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Превосходная долговременная стабильность, основанная на ведущей технологии тонкослойных сенсоров на стали, устойчивость к вибрациям и предохранение от скачков давления делают EPN идеальным решением для ответственных промышленных применений.
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Номинальное давление до 2500 бар (Common Rail)
- Высокая виброустойчивость
- Термостойкость
- Разные классы точности
- Полностью сварная сенсорная система без дополнительных уплотнений
- Сертификаты RMRS, ABS, BV, CCS, DNV, GL, KRS, LRS, NKK, RINA
Применение
- Судостроение
- Двигателестроение
- Машиностроение
- Гидравлика
Документация
Спецификация
936,8 кб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...2,5 до 0...2500 |
| Диапазон температур | |
| Температура процесса, °С | -40...125 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±0,3% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0,5...4,5В |
| Степень защиты | IP65 |
| Технологическое присоединение | G1/4" внеш., G1/2" внеш., 1/2 NPT внеш., 1/4 NPT внеш., M14x1.5 внеш. (Конический уплотнитель: 58°), M18x1.5 внеш. (Конический уплотнитель: 58°), R1/4” male, DIN2999 |
| Материал корпуса | Нержавеющая сталь |
| Электрическое соединение | Экранированный кабель. Материал: FDR 25 (Raychem) 4 x 0.5мм.², Электрический штекер : DIN72585 Code 1, Мат.: PBT (Мат контактов.: Zn), Электрический штекер EN 175301-803-A (DIN43650-A), Мат. PA, виброустойчивость ≤ 600 bar, Электрический штекер EN 175301-803-A (DIN43650-A), Мат. PA, повышенная виброустойчивость |
| Сертификаты | |
| Интервал между поверками | 3 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Применение в отраслях | |
| Отрасли | Судостроение и морское дело, Компрессорные станции и пневмолинии, Отрасли машиностроения |
Модификации
EPN (8298.77.2517.05.19.45.58, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.22.2517.04.19.43.58, 4...20 мА, Trafag, -1...1,6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.76.2517.04.19.43.58, 4...20 мА, Trafag, 0...4 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.97.2528.05.19.43.58, 4...20 мА, Trafag, спец.диапазон, -40...+125 °C, M14x1.5 внешн., избыточное, ±0,5)
EPN (8298.83.2517.04.19.43.58, 4...20 мА, Trafag, 0...100 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.79.2517.04.19.43.58, 4...20 мА, Trafag, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.80.2517.04.19.43.58, 4...20 мА, Trafag, 0...25 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.81.2517.04.19.43.58, 4...20 мА, Trafag, 0...40 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.82.2517.04.19.43.58, 4...20 мА, Trafag, 0...60 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.91.2528.05.19.43.58, 4...20 мА, Trafag, 0...2500 бар, -40...+125 °C, M14x1.5 внешн., избыточное, ±0,5)
EPN (8298.75.2517.04.19.43.58, 4...20 мА, Trafag, 0...2,5 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.74.2517.78.19.43 3М, 4...20 мА, Trafag, 0...250 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.84.2517.04.19.43.58, 4...20 мА, Trafag, 0...400 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.77.2517.04.19.43.58, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.89.2528.05.19.43.58, 4...20 мА, Trafag, 0...1600 бар, -40...+125 °C, M14x1.5 внешн., избыточное, ±0,5)
EPN (8298.90.2528.05.19.43.58, 4...20 мА, Trafag, 0...2000 бар, -40...+125 °C, M14x1.5 внешн., избыточное, ±0,5)
EPN (8298.86.2517.04.19.43.58, 4...20 мА, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.78.2517.04.19.43.58, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/4" внешн., абсолютное, ±0,5)
EPN (8298.77.2517.05.19.45.58, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.75.2311.04.19.43, 4...20 мА, 24 (9...32) VDC, Trafag, 0...2,5 бар, -40...+125 °C, G 1/2" O-Ring, избыточное, ±0,3, DIN 43650)
EPN (8298.74.2517.04.19.43.58, 4...20 мА, 0...250 бар, 10..30 V DC, Trafag, G 1/4" внешн., избыточное)
EPN (8298.25.2517.04.19.45.58.86.01, 4...20 мА, Trafag, 0...600 кПа, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
(8298.86.2517.04.19.43.58, 4...20 мА, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
(8298.78.2517.04.19.43.58, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/4" внешн., абсолютное, ±0,5)
(8298.86.2517.04.19.43.58, 4...20 мА, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
(8298.78.2517.04.19.43.58, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/4" внешн., абсолютное, ±0,5)
EPN (8298.25.2517.04.19.45.58.86.01, 4...20 мА, Trafag, 0...600 кПа, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPN (8298.75.2311.04.19.43, 4...20 мА, 24 (9...32) VDC, Trafag, 0...2,5 бар, -40...+125 °C, G 1/2" O-Ring, избыточное, ±0,3, DIN 43650)
EPN (8298.74.2517.04.19.43.58, 4...20 мА, 0...250 бар, 10..30 V DC, Trafag, G 1/4" внешн., избыточное)

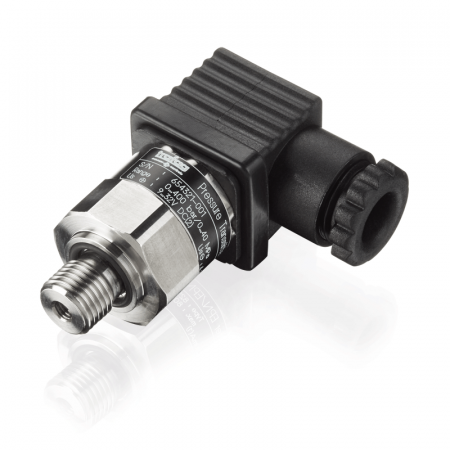

Датчики давления EPN 8298 Trafag высокостабильный для любого типа давления
