Влияние вибраций на датчики давления

При работе компрессоров, турбин и двигателей практически всегда возникают вибрации, которые воздействуют на измерительные приборы. Если не принять меры предосторожности, это может нарушить функциональность датчиков. Влияние вибраций на датчики давления может оказаться серьезным. Вибрационные помехи нарушают измерительный сигнал, а если вибрация передается на выходной сигнал, конечные пользователи получат искаженные результаты измерений. Постоянная нагрузка также приводит к усталости материала. Сварные швы могут разорваться и резьбовые соединения ослабнут. Будь то искаженные результаты измерений или механические повреждения соединений, результат один — неработоспособный датчик. К счастью, такие эффекты можно свести к минимуму.

Как предотвратить повреждение измерительных систем вибрацией

Лучшая мера — профилактика. В первую очередь, нужно определить частоту ожидаемой вибрации. Вибрации как таковые не наносят вреда. В технических паспортах приборов производители указывают допустимый частотный диапазон (в разделе "Испытания" или "Тесты"). Здесь применяется стандарт DIN EN 60068-2-6: испытываемый образец подвергается воздействию определенного диапазона частот в течение определенного времени. Цель — определить характерные частоты образца. Процедура тестирования показана на фото 1.

Датчики давления

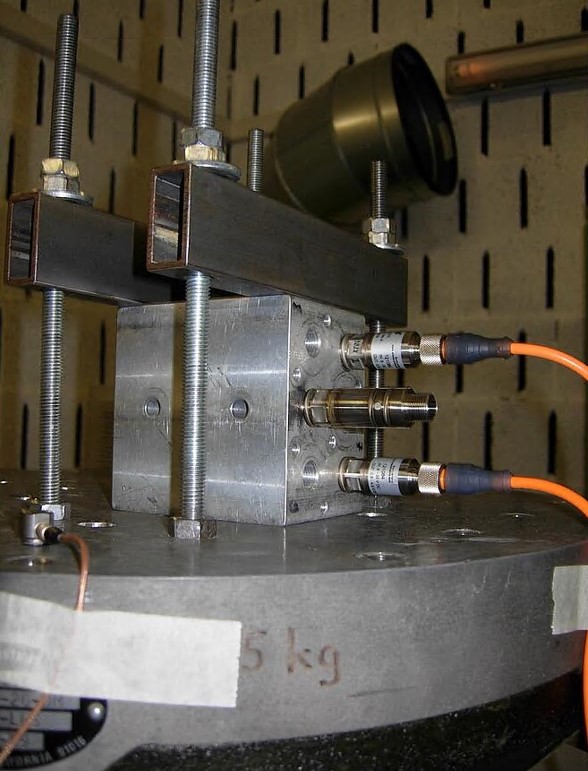

Фото 1: квалификация прототипа: датчик прикручен к алюминиевому блоку, который подвергается механическому воздействию (вибрация, раскрутка)

Если возникающие вибрации выходят за пределы, указанные производителем в спецификации датчика давления, можно предпринять следующие шаги. Первый связан с пространственными параметрами: насколько велик датчик и где он установлен? Чем тяжелее и крупнее прибор, тем сильнее на него влияют вибрации и тем меньше сопротивление. Поэтому в условиях сильных вибраций лучше использовать миниатюрный датчик, например, ATM.mini — воздействие на него вибраций совершенно незначительно благодаря малому весу.

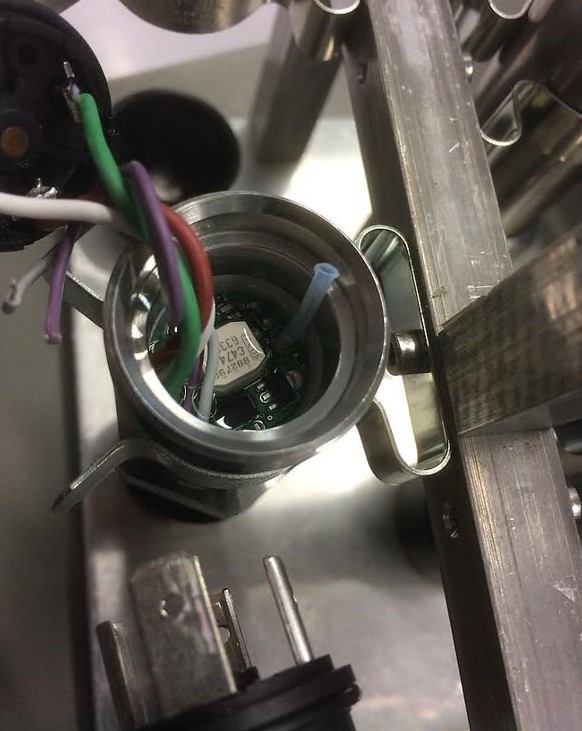

Кроме размеров, большое значение имеет фактическое расположение датчика. Если он помещен вдоль оси вибрации, то получит наименьшее воздействие. А вот прибор, установленный поперек оси, подвергнется полной силе вибраций. Кроме того, сам датчик давления может быть произведен в виброустойчивом исполнении: датчик заключают в мягкий герметизирующий состав, который гасит вибрации и таким образом защищает механические компоненты. Прозрачный глянцевый герметик мы видим на фото 2.
