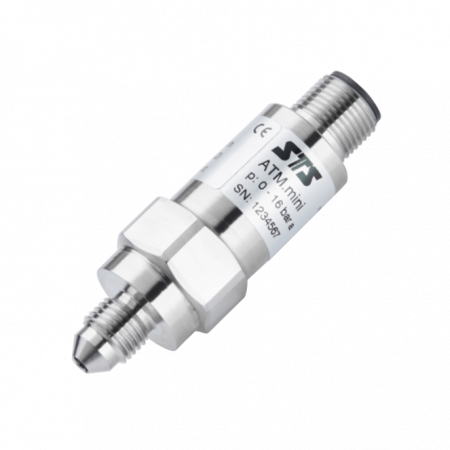

ATM.mini миниатюрный датчик давления


С ATM.mini, STS выводит на рынок инновационный датчик давления для сложных задач в сферах тестирования и предоставления измерений.

Этот новый датчик давления совмещает в себе различные новейшие технологии в высокопрочном компактном корпусе. ATM.mini - высокоточный измерительный прибор, который, при весе всего лишь в 40 грамм и при размере 17.5 x49 миллиметров, имеет перспективы для предоставления новых опций в различных сферах применения. Самым главным его предназначением является возможность монтажа даже на самых маленьких и извилистых компонентах.

Преимущества

  • Высокая точность при наличии широкого температурного диапазона
  • Настройка с учетом потребностей заказчика благодаря модульной конструкции продукта
  • Отсутствует несовместимость с условиями среды, благодаря сварной конструкции
  • Компактный дизайн для использования в сфера применения с ограничениями по площади

Применение

  • Испытательные стенды
  • Авиация
  • ВПК (Военно-промышленный комплекс)

Технические характеристики

Производитель STS
Диапазон измерений, бар от 0...100 мбар до 0...1000 бар
Тип измеряемого давления избыточное/ абсолютное / избыточное с сепарацией
Точность, %ВПИ ±0,05%; ±0,1%; ±0,25%
Выходные сигналы 4...20мА /0,5...4,5В /1...5В /0...10В
Температура процесса, °С -40...125
Степень защиты IP67
Рабочая температура, С° -40...125
Технологическое соединение 1/2 NPT M / 1/4 NPT M / G 1/2 M / G 1/2 M с наружной резьбой, манометр DIN 16288 / G 1/2 M, плоская мембрана / G 1/2 M, фронтальная мембрана / G 1/2 с наружной резьбой, с каналом Ø 14 мм / G 1/4 F / G 1/4 M / G 1/4 M, манометр DIN 16288 / Доступны другие виды соединений по требованию заказчика
Электрическое соединение Lumberg RSF4, 4-штыревой / MIL C26482, 10-6, IP 40 / Полиуретановый кабель, IP 67, черный / Доступны другие виды соединений по требованию заказчика
Сертификация EN 55022 Эмиссия, класс B < 30 dBμВ/м (0.03...6 ГГц) / EN 60068-2-27 Удар 300 G (трехкоординатный, полусиносоидальный, 6мс) / EN 60068-2-6 Колебания 20 G (10...2000 Гц, трехкоординатный / EN61000-4-2 Электростатич. разряд 4 кВконтакт/ 8 кВвозд. / EN 61000-4-3 Облучен. RF 10 В/м (0.08...6 ГГц, 1с) Радиоприборы, моб. телефоны / EN 61000-4-4 Скачки (разрывы) 2 kV Моторы, клапаны / EN 61000-4-6 Проводим. RF 10 В(0.15...80 МГц, 1с) Трансформаторы частоты
Диапазон напряжения питания, В 4 ... 20мА 9 ... 33 VDC / 0.5 ... 4.5В пост. тока 8 ... 30 VDC
Давление разрушения Разрывное давление > 350 бар
Стабильность < 0.1% FS / <0.2%FS 1 год (тип./ макс.), долговременная стабильность может быть усовершенствованна путем состаривания (приработки) дачика
Время отклика < 1ms / 10...90% FS
Относительная погрешность <0.5 / <0.8 % FS / Суммарная погрешность, включая точность и влияние температуры
Материалы Преобразователь: нерж. сталь (316L / 1.4435) / Корпус: Нерж. сталь (316L / 1.4404) / Уплотнитель: Витон / этилен-пропиленовый каучук / Кабель: Полиуретан
Точность, %ВПИ <0.2 FS / <0.1 FS / Включая линеарность, гистерезис, повторяемость, переустановку нуля отсчета и установки перекрытия величины при температуре среды
Опция 1 Уплотнитель: Витон (стандартное, технологическое соединение M8/M10) / Уплотнитель: EPDM (технологическое соединение M8/M10)
