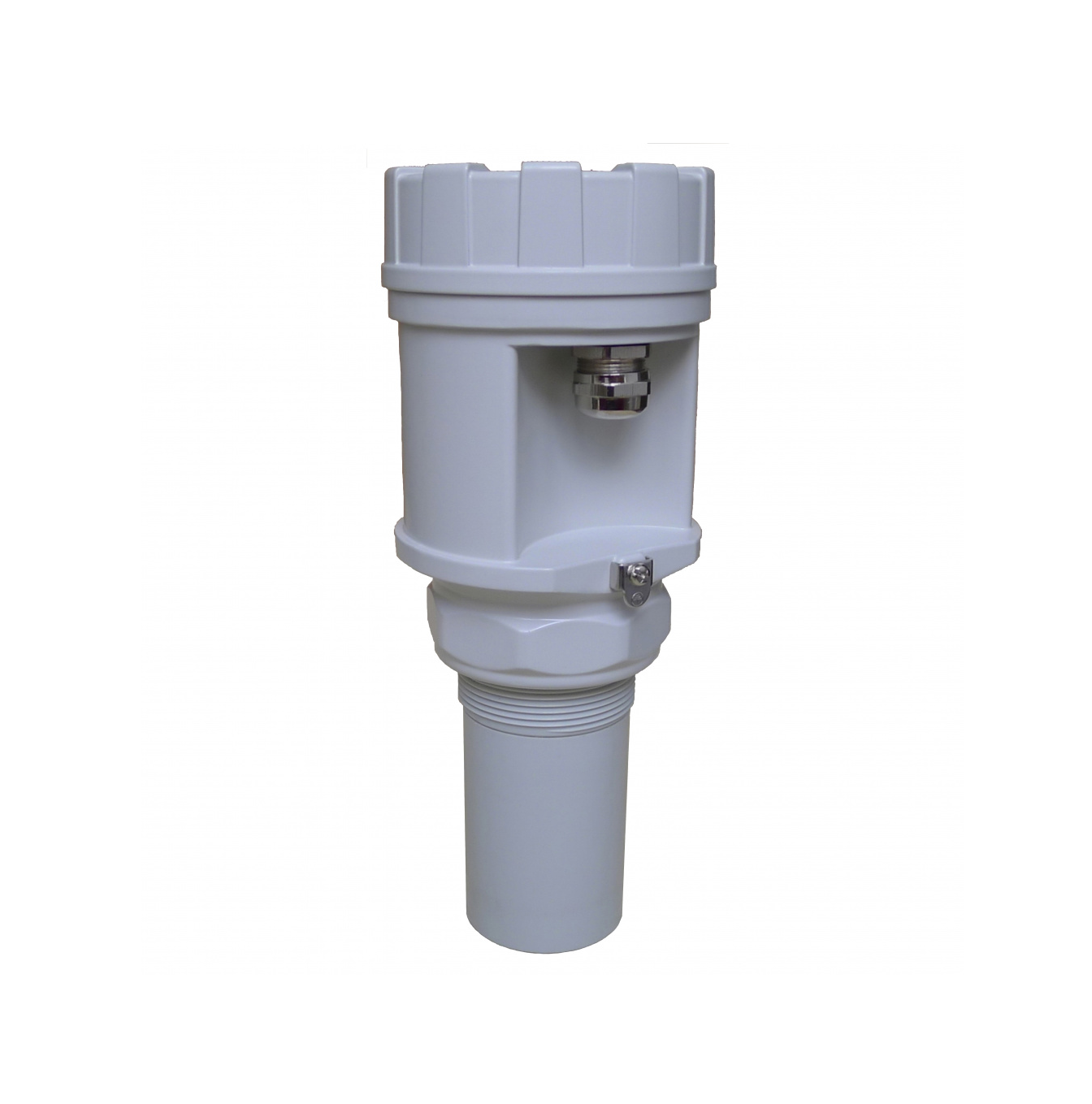

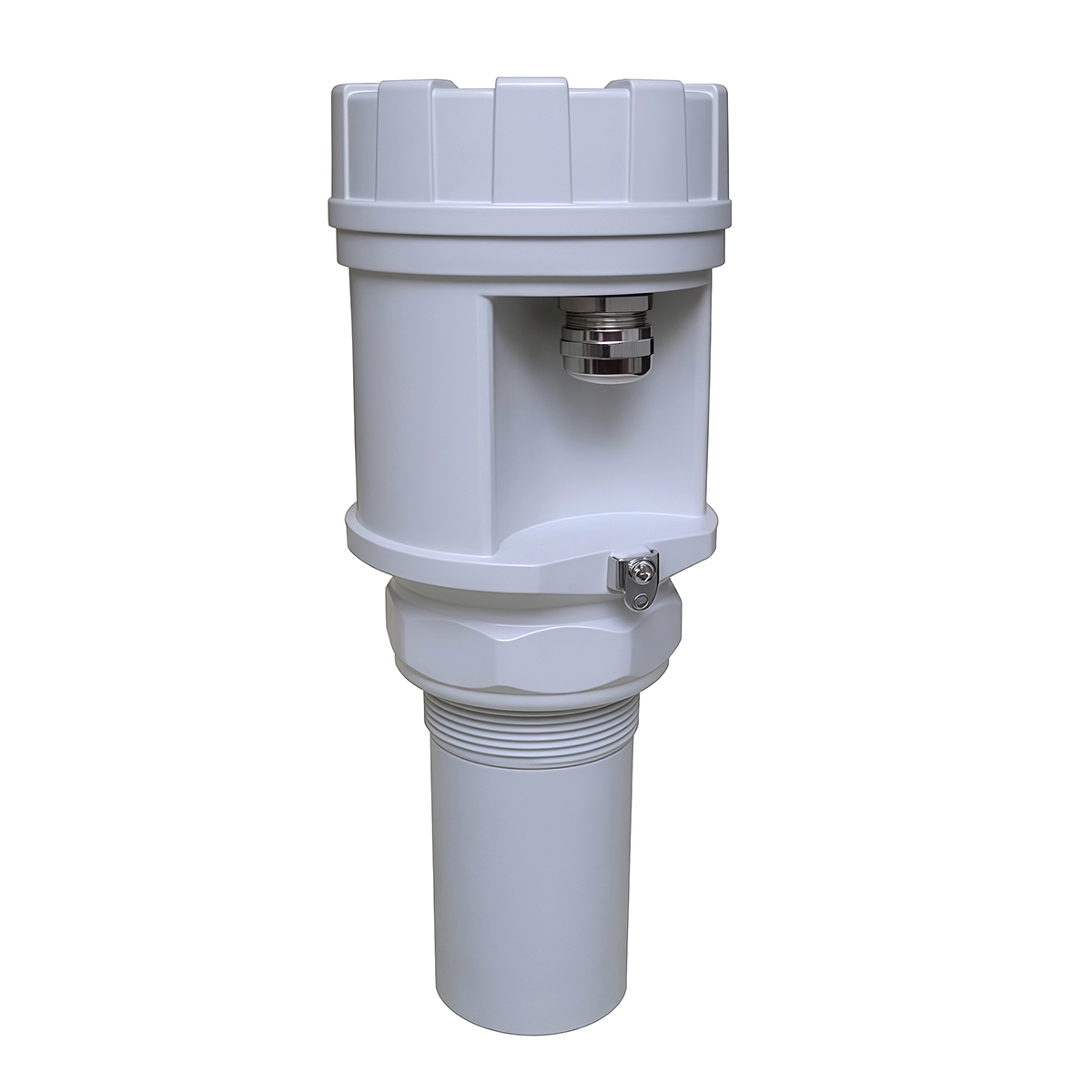

Уровнемер состоит из сенсора и электронного блока, все компоненты защищены от проникновения влаги. Прибор оснащен ЖК-дисплеем и тремя кнопками управления. В корпусе расположены несколько клеммных колодок, с которыми можно работать при открытой крышке. У датчика уровня 2 режима работы: в состоянии исполнения отображается процесс измерения, в режиме программирования отображаются данные для настройки прибора.
Преимущества
- Постоянное бесконтактное измерение уровня
- Компактный дизайн, удобный монтаж
- Защита от скачков напряжения, воздействия молнии и грома
- Большой и удобный экран
- Высокая устойчивость к помехам
- Выход 4-20мА
- Интеллектуальная система обработки сигнала
- Внешний корпус из металла (IP67), воздухонепроницаемый и щелочеупорный, пригоден для работы в неблагоприятных средах
Принцип измерения

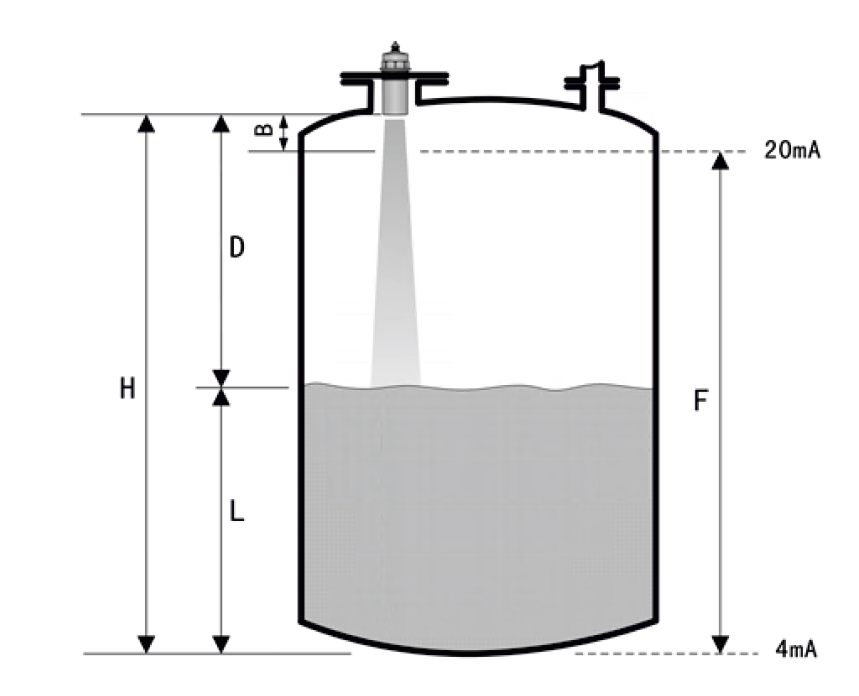

Сенсор прибора направляет импульсы в направлении поверхности измеряемого продукта. Затем, они отражаются, и происходит получение отраженного сигнала сенсором. Прибор измеряет время t между передачей и получением импульса. Прибор использует время t (и скорость звука с), чтобы высчитать расстояние D между мембраной сенсора и поверхностью измеряемого продукта: D = c t/2.
Устройство распознает расстояние и рассчитывает уровень следующим образом L = H – D
- D: значение расстояния
- L: значение уровня
- B: слепая зона
- F: горизонтальный пролет
Встроенный сенсор температуры компенсирует изменения скорости звука, вызванные изменениями температуры. Калибровка: введите значения H и F для осуществления калибровки прибора. Слепая зона: F может не включать слепую зону B. Эхо-сигнал от слепой зоны не сможет быть установлен из-за переходных характеристик сенсора.
Диапазон измерений
|
Модель |
МПУ*4 |
МПУ*6 |
МПУ*8 |
МПУ*12 |
МПУ*20 |
МПУ*30 |
|---|---|---|---|---|---|---|
|
Жидкость |
4.00м |
6.00м |
8.00м |
12.00м |
20.00м |
30.00м |
|
Сыпучие материалы |
|
|
3.00м |
5.00м |
10.00м |
15.00м |
|
Слепая зона |
0.20м |
0.25m |
0.30м |
0.45m |
0.80м |
1.20м |
| Производитель | МераПрибор |
| Тип измеряемого давления | абсолютное |
| Диапазон измерений | |
| Рабочая температура | диапазон температуры дисплея: -20...+70°С |
| Диапазон температур | |
| Температура рабочей среды, °С | -40...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий |
| Диапазон | 4м, 6м, 8м, 12м, 20м, 30м |
| Выходные сигналы | 4...20 мА, HART |
| Требования к питанию | 24В DC ±10% |
| Давление | 4м, 6м, 8м: 0,07 мПА...0,3 мПА(абс.), 12м, 20м, 30м: 0,07 мПА...0,2 мПА(абс.) |
| Дисплей | 4 цифровой LCD |
