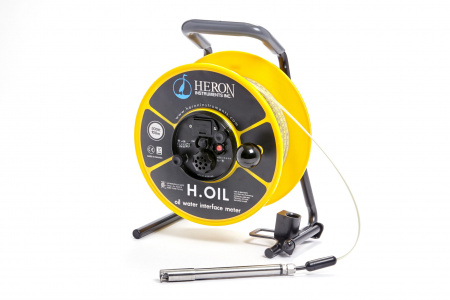

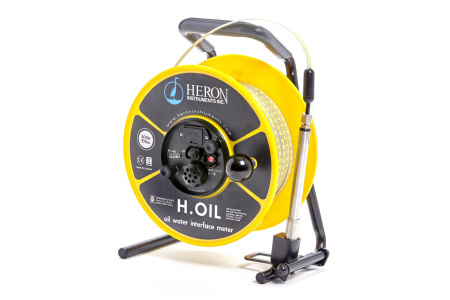

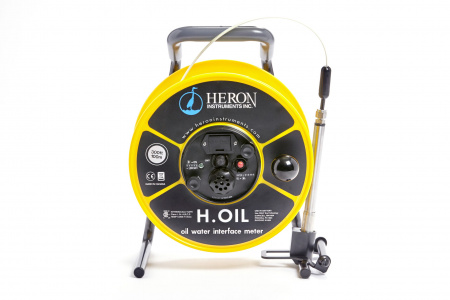

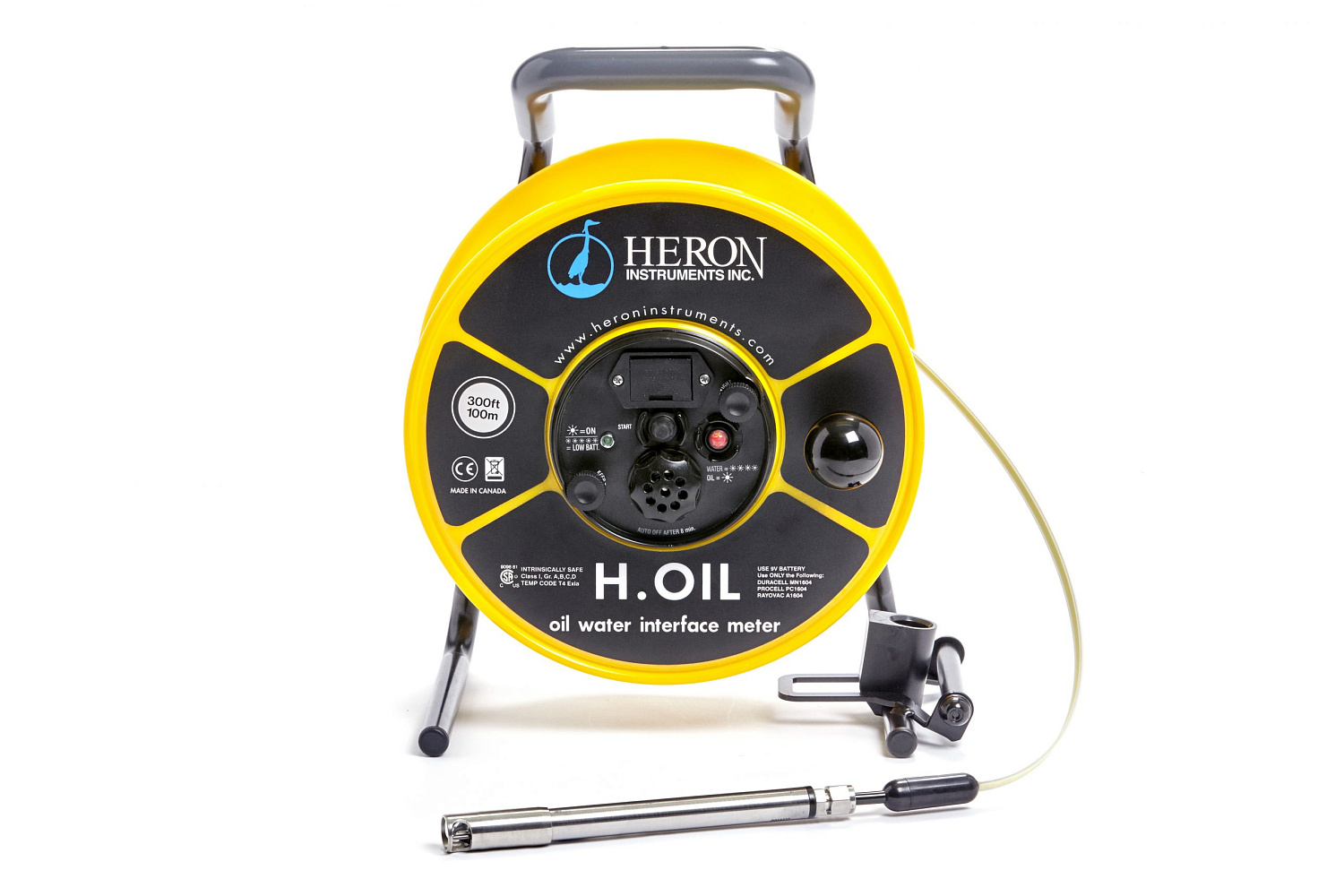

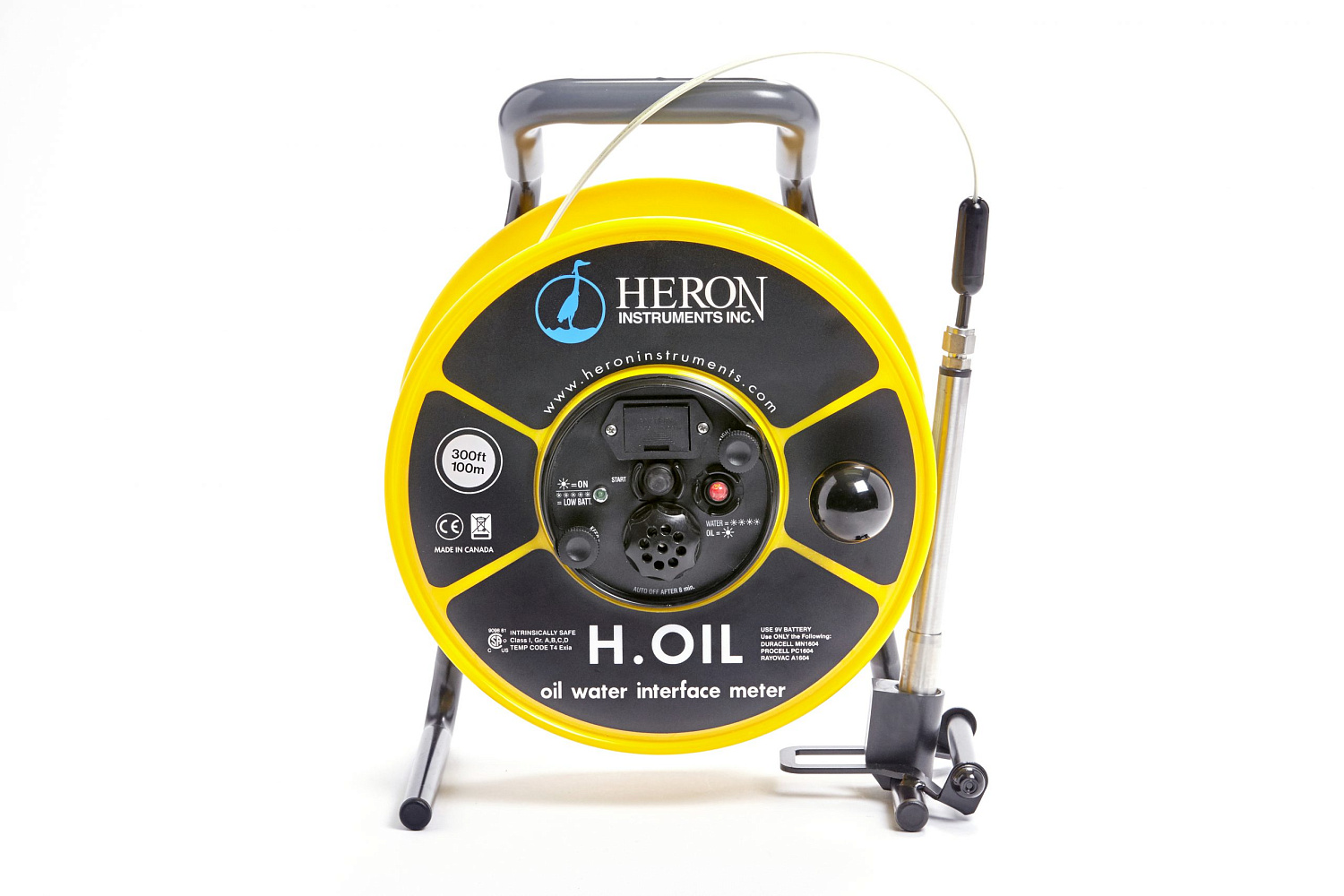

Измеритель уровня нефть/вода Heron H.OIL используется для определения уровня границ раздела между двумя жидкостями в одном резервуаре, сосуде, скважине или водоносном горизонте. Различная плотность двух жидкостей означает, что непроводящий продукт с более низкой плотностью (LNAPL) будет плавать поверх проводящей жидкости с более высокой плотностью (воды). Продукты с большей, чем у воды, плотностью имеют тенденцию тонуть (DNAPL), создавая слой под водой.
Измерительная лента из высокопрочной стали с покрытием из материала Kynar выдерживает воздействие углеводородов, растворителей и других агрессивных веществ.
Сертификация искробезопасности CSA делает H.OIL идеальным для использования в опасных средах, нефтегазовой, химической и нефтехимической отраслей.
Преимущества уровнемера границы раздела нефть/вода Heron H.OIL:
- Сертификат искробезопасности по стандартам CSA и ANSI/UL, класс 9098-1 или 9098-81 (США) для опасных мест и групп классов I, A, B, C и D
- Обнаруживает LNAPL и DNAPL
- Измеряет слой продукта толщиной до 1 мм

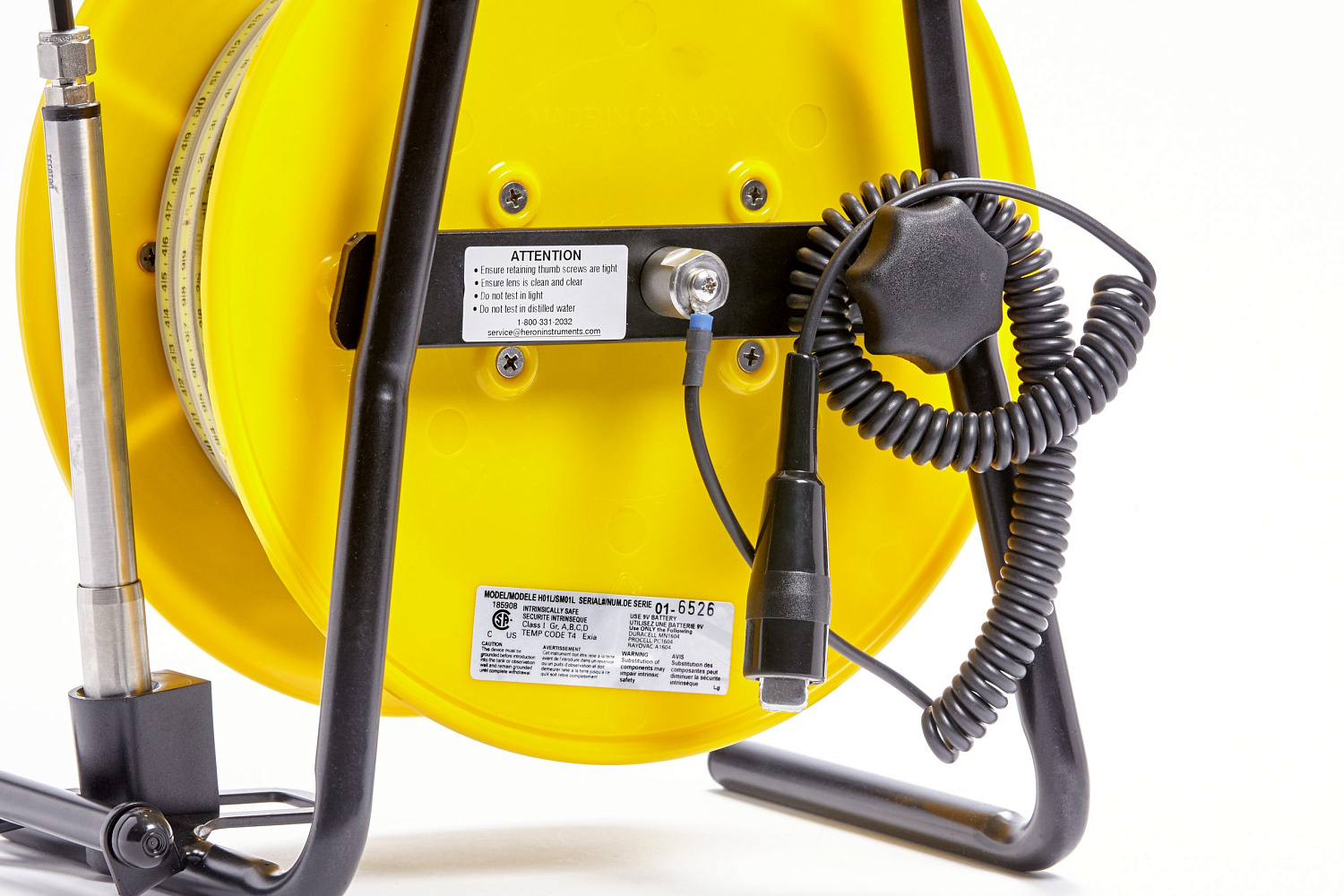

- Заземление
- Электронный модуль (IP65) с автоматическим отключением через 10 минут, съемный для легкой очистки и обслуживания
- Зонд (IP68) диаметром 19 мм, заменяемый
- Измерительная лента из высокопрочной стали в оболочке Kynar: высокая прочность на разрыв, устойчивость к растяжению и долговечность. Маркировка в метрической (мм) или инженерной шкале (1/100′)

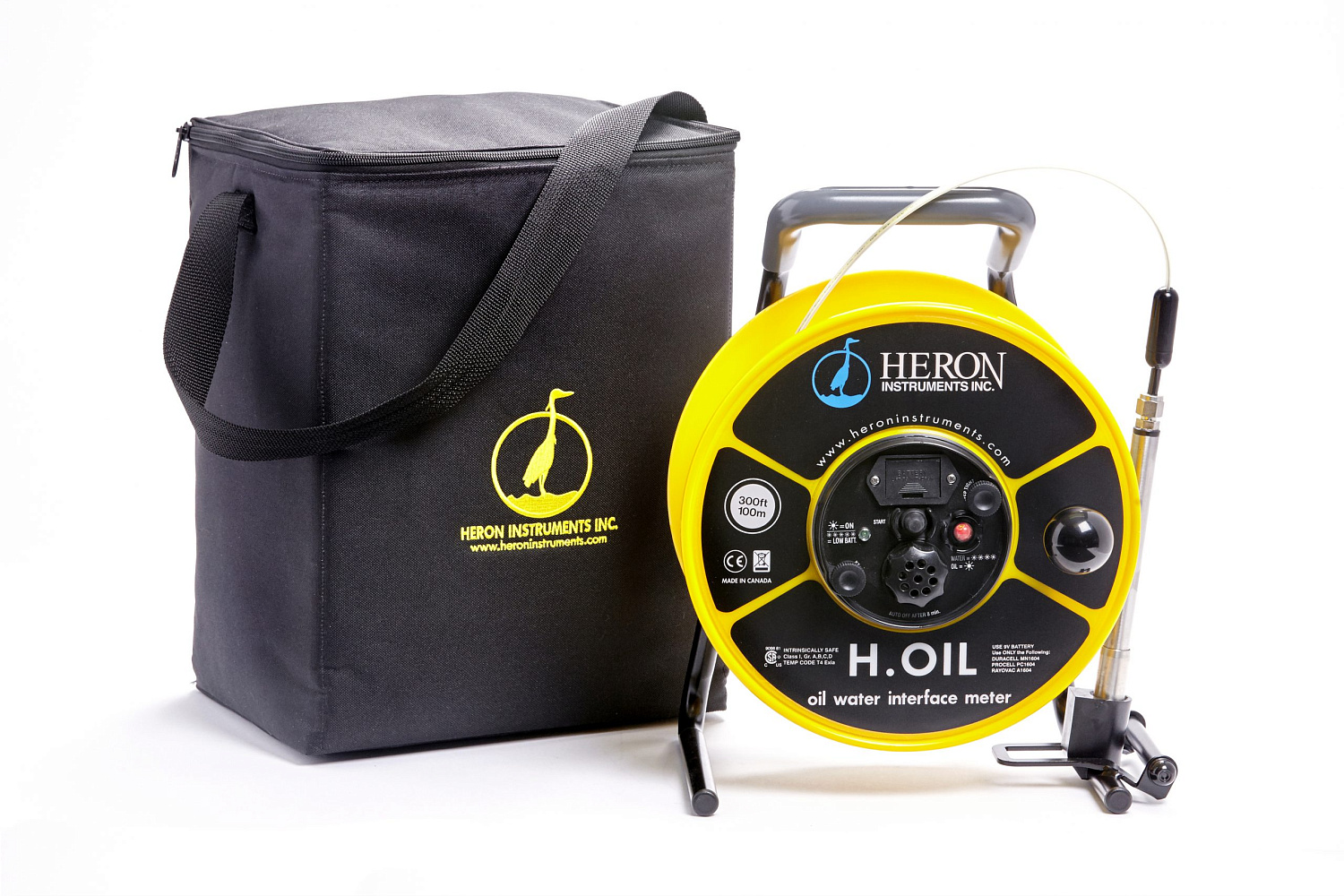

- Мягкий чехол для переноски и защиты инструмента
Сертификаты
- FED GGG-T-106F & EEC класс II соответствует
- ASME B89.1.7-2009 & MIL-STD-45662A сертификат
- Искробезопасность по стандартам CSA и ANSI / UL, класс 9098-1 или 9098-81 (США) для опасных зон и класс I, группы A, B, C и D

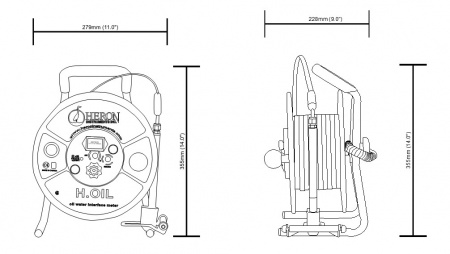

Варианты исполнения катушки
| Параметр | Стандарт | Большая | Компакт |
| Высота | 36 см | 43 см | 20 см |
| Глубина | 21 см | 23 см | 30,5 см |
| Ширина | 29 см | 34 см | 19 см |
| Вес | 2,6 кг | 4,2 кг | 1,3 кг |
| Общие характеристики | |
| Степень защиты | IP65 |
| Материал | нерж. сталь, ABS, Delrin, Kynar ™️, Высокопрочная сталь |
| Срок службы | 5 лет (зонд 1 год) |
| Детектор | LNAPL и DNAPL плотные и легкие жидкости неводной фазы |
| Опции | |
| Опция 1 | Стандарт, h=36см , глубина 21см, ширина 29см, вес 2.6кг , размер катушки 27см, катушка стандартного размера |
| Опция 2 | Большой, h=43см, глубина 23см, ширина 34см, вес 4.2кг, размер катушки 34см |
| Лента | |
| Материал ленты | Высокопрочная нержавеющая сталь |
| Запас прочности | 127кг |
| Профиль | Стеклопластиковый |
| Маркировка | Метрическая, инженерная шкала под защитной оболочкой |
| Провода | 7 жил (4 нерж.сталь и 3 медь) |
| Электронный блок | |
| Рабочие режимы | Статический уровень и уровень раздела фаз нефть/вода |
| Максимальная температура процесса | 80 ˚C |
| Аудио / визуальная индикация | Ультраяркий светодиод, звуковая сигнализация 80 Дби |
| Источник питания | Алкалиновая батарея 9 В |
| Съемный блок | Да |
| Зонд электроконтактного уровнемера | |
| Материал зонда | АБС, Делрин, нержавеющая сталь |
| Гарантия | 1г |
| Съемный зонд | Да |
| Класс защиты зонда | IP68 |
| Запас прочности зонда | 68 кг |
| Класс защиты зонда | IP68 |
| Вес зонда | 126г |
| Материал, контактирующий с водой | АБС и тефлон, Нерж. сталь, полиуретан |
| ⌀ | 19мм |
| Катушка в сборе | |
| Размер катушки | 27 см |
| Тормозное устройство | Эргономичный диск, Поворотный стопор |
| Шарикоподшипник | Нет |
| Кронштейн | Включено |
| Направляющие ленты | в комплекте |
| Аудио / визуальная индикация | Ультраяркий светодиод, 80dbi Звуковая сигнализация |
| Длины лент, м | 15, 20, 30, 60, 100, 150, 200, 300, 450 |
| Материал панели | Нейлон |
| Применение в отраслях | |
| Отрасли | Гидрогеология, Гидрология, Экология и гидрометеорология, Аквакультура, рыбоводство, Водоканалы. Водоподготовка |
