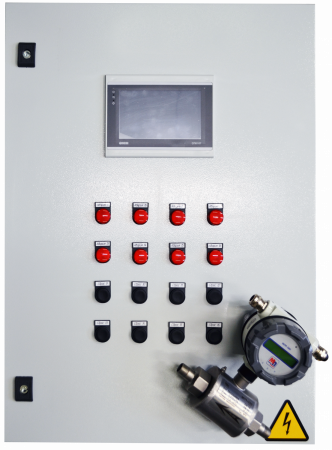

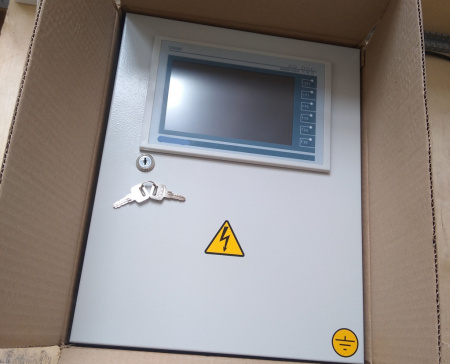

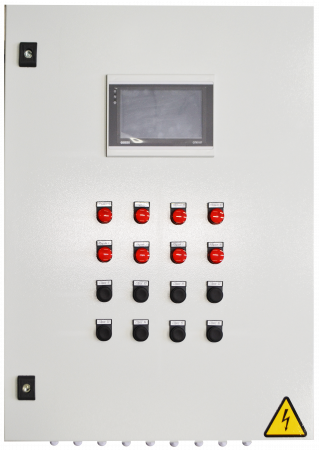

Система управления и визуализации на базе сенсорного панельного контроллера, предназначена для управления техпроцессом, отображения и архивирования данных.
Подробности
Характеристики
Производитель
—
МераПрибор
Выходные сигналы
—
RS485 / ModBus
Материал
—
пластик
Степень защиты
—
IP65
Рабочая температура, С°
—
-25...50
Кабель
—
кабельных вводов 2…5
Все характеристики
Информация
Преимущества
- Низкая стоимость
- До 64 подключаемых расходомеров
- Может быть установлен как в помещении, так и на улице, имеет широкий диапазон рабочих температур (-20…+50 °C), компоненты размещены в прочном влагозащищенном корпусе IP65
- Мониторинг показаний расходомеров, не имеющих своего индикатора или установленных в труднодоступных местах
- Полностью готов к работе, не требует наладки и предварительного проектирования
- Расстояние до датчика до 1000 м
- Индикация неисправности датчика
Техническое решение
Система состоит из щита мониторинга и комплектуется расходомерами необходимого диаметра Все компоненты внесены в реестр средств измерения.
Модификации (опции)
- Комплектация расходомерами
- Металлический корпус
Возможна передача данных через OWEN CLOUD на OPC сервер и далее в SCADA систему, а также отсылка СМС сообщений по сигналам тревоги с оповещениями.
Система предназначена для отображения, управления и архивирования
- До 64 входных аналоговых сигналов
- До 64 выходных аналоговых сигналов
- До 64 входных дискретных сигналов
- До 64 выходных дискретных сигналов
- Порты RS485, RS232, Ethernet.
- СМС сообщения
Аналоговые входные сигналы
- унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
Предел основной приведенной погрешности
- унифицированные сигналы ±0,25 %
- термосопротивления ±0,25 %
- термопары ±0,5 %
- сопротивление±0,25 %/
Аналоговые выводы
- 0…20 мА
- 4…20 мА
- 0…1 В
- 0…10 В
Дискретные входные сигналы
- Тип входов контактный датчик (требует внешнего питания =24 В )
Дискретные выходные сигналы
- Максимальный ток, коммутируемый контактами реле, не более 3 А
- Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более 10 мс
Цифровые входы
- RS-485 (2 порта)
- RS-232 (2 порта)
- Ethernet (1 порт)
- OWEN CLOUD
Функциональные возможности
- Управление технологическим процессом
- Сенсорный экран 7 или 10 дюймов
- Отображение данных на исторических трендах
- Архивация на USB FLASH
- Контроль физической величины (давления, влажности, уровня и т. п.)
- Комплектация датчиками с необходимой длиной кабеля
- Диагностика состояния подключенных аналоговых датчиков
- Возможность передачи данных через OWEN CLOUD на OPC сервер и далее в SCADA систему.
Световые и звуковые индикаторы на лицевой панели щита
- Индикация режимов работы
- Индикация срабатывания тревог
СМС оповещение
- Отправка СМС по событию (требуется СИМ карта)
Схема подключения
