Промышленный электромагнитный расходомер МПР-380 ― надежное и экономичное решение для задач по учету расхода жидкостей, подходит как для коммерческого, так и для технологического учета.
Подробности
Характеристики
Производитель
—
МераПрибор
Точность, %ВПИ
—
±0,5%
Выходные сигналы
—
RS485 / ModBus, (протоколы M-BUS/ModBus), 4...20мA, 0,5 кГц, Импульсный/релейный (max. 400 Hz)
Температура рабочей среды, °С
—
-40...150
Температура окружающей среды, °С
—
5...55
Степень защиты
—
IP65; IP67
Все характеристики
Информация
Электромагнитные расходомеры МПР-380 предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразование его в выходной сигнал (импульсный, частотный, 4 ... 20 мА)
Варианты исполнения прибора
- компактный
- без показывающего устройства
- с автономным питанием
Видеообзор
Документация
Спецификация
5,5 мб
Спецификация протокола HART
2,6 мб
Какой расходомер выбрать
1,9 мб
Опросный лист
1,5 мб
Пищевой сертификат
4 мб
Руководство по эксплуатации
3,9 мб
Характеристики
| Производитель | МераПрибор |
| Основная измеряемая величина | расход |
| Диапазон измерений | |
| Диапазон измерений расходомера жидкостей, м/c | двунаправленный 0,2 ... 12 (1/60), двунаправленный 0.06 ... 12 м/с (1/200), двунаправленный 0.12 ... 12 (1/100) |
| Диапазон температур | |
| Температура окружающей среды, °С | 5...55 |
| Температура рабочей среды, °С | -40...150 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Принцип измерения | электромагнитный |
| Выходные сигналы | RS485 / ModBus, (протоколы M-BUS/ModBus), 4...20мA, 0,5 кГц, Импульсный/релейный (max. 400 Hz) |
| Степень защиты | IP65; IP67 |
| Дисплейный блок | LCD 2 х 16 символов |
| Диаметр трубы DN, мм | 6, 8, 15, 20, 25, 32, 40, 50, 65, 80, 90, 100, 125, 150, 200, 250, 300, 350, 400, 600 |
| Опции | |
| Материал футеровки | PEAK, PFA , PTFE (Тефлон), PVDF, Мягкая резина, Резина для пищевых сред (с сертификатом), Твердая резина (каучук) |
| Детекция пустой трубы | DN 15, DN 400 |
| Подсоединение к процессу | Кламп, Пищевое DIN 11851, Резьба EN1092, Сэндвич, Фиттинг, Фланец DIN EN1092 |
| Сертификаты | |
| Интервал между поверками | 4 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.28.001.A №72198, Пищевой сертификат (экспертное заключение) |
| Применение в отраслях | |
| Отрасли | Водоканалы. Водоподготовка, Молочное производство, молокопереработка, Теплоэнергетика. ТЭЦ и котельные, Экологический мониторинг, Водоканалы. Водоотведение |
Модификации
МПР-380 исп.1 (МПР380.80.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67, фланцевый)
МПР-380 исп.1 (МПР380.100.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67, фланцевый)
МПР-380 исп.1 (МПР380.150.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67)
МПР-380 исп.1 (H.DN40.A1.B1.C3.D1.E1.F1.G2.H2.I1, Импульс. и 4...20 мА, 40 мм, 25 бар, жесткая резина (HR), нерж.сталь, 24 В, МераПрибор, IP-65, фланцевый, ±2)
МПР-380 исп.1 (DN100.D3.B1.E1.S1.P3.V2, 4...20 мА, DN 100 mm, L кабеля 6 м, жесткая резина (HR), нерж.сталь, 230 VAC (50/60 Hz), IP-68, фланцевый)
МПР-380 исп.1 (МПР380 исп.1 100.D3.B1.E1.S1.P5.V1, 4...20 мА, DN 100 mm, 25 бар, жесткая резина (HR), нерж.сталь, 230 VAC (50/60 Hz), МераПрибор, IP-65, фланцевый)
МПР-380 исп.1 (МПР380.150.D3.B1.E1.S3.P2.V2.)
МПР-380 исп.1 (МПР380. 150/A1/B2/C3/D1/E1/F1/G3/H2/I1)
МПР-380 исп.1 (МПР380.40.D1.B1.E2.S1.P3.V1, 4...20 мА, нерж.сталь, 24 В, IP-65)
МПР-380 исп.1 (МПР380.40.D1.B1.E2.S1.P2.V1, 4...20 мА, нерж.сталь, 24 В, IP-65)
МПР-380 исп.1 (H.DN100.A1.B1.C3.D1.E1.F1.G2.H2.I1, Импульс. и 4...20 мА, 100 mm, 25 бар, жесткая резина (HR), нерж.сталь, 24 В, МераПрибор, IP-65, фланцевый, ±2)
Система индикации расхода Flow-Visio-LI с расходомерами МПР-380
МПР-380 исп.1 (H.DN100.A1.B1.C3.D1.E1.F1.G2.H2.I1, Импульс. и 4...20 мА, 100 mm, 25 бар, жесткая резина (HR), нерж.сталь, 24 В, МераПрибор, IP-65, фланцевый, ±2)
МПР-380 исп.1 (МПР380.80.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67, фланцевый)
МПР-380 исп.1 (МПР380.100.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67, фланцевый)
МПР-380 исп.1 (МПР380.150.D3.B1.E1.S3.P3.V1, 4..20 mA и RS-485, жесткая резина (HR), нерж.сталь, 230 В + 24 В, IP-67)
МПР-380 исп.1 (H.DN40.A1.B1.C3.D1.E1.F1.G2.H2.I1, Импульс. и 4...20 мА, 40 мм, 25 бар, жесткая резина (HR), нерж.сталь, 24 В, МераПрибор, IP-65, фланцевый, ±2)
МПР-380 исп.1 (DN100.D3.B1.E1.S1.P3.V2, 4...20 мА, DN 100 mm, L кабеля 6 м, жесткая резина (HR), нерж.сталь, 230 VAC (50/60 Hz), IP-68, фланцевый)
МПР-380 исп.1 (МПР380 исп.1 100.D3.B1.E1.S1.P5.V1, 4...20 мА, DN 100 mm, 25 бар, жесткая резина (HR), нерж.сталь, 230 VAC (50/60 Hz), МераПрибор, IP-65, фланцевый)
МПР-380 исп.1 (МПР380.150.D3.B1.E1.S3.P2.V2.)
МПР-380 исп.1 (МПР380. 150/A1/B2/C3/D1/E1/F1/G3/H2/I1)
МПР-380 исп.1 (МПР380.40.D1.B1.E2.S1.P3.V1, 4...20 мА, нерж.сталь, 24 В, IP-65)
МПР-380 исп.1 (МПР380.40.D1.B1.E2.S1.P2.V1, 4...20 мА, нерж.сталь, 24 В, IP-65)

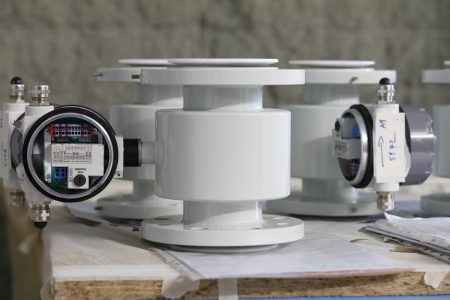

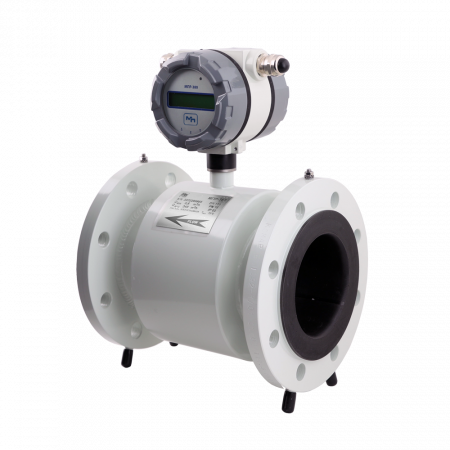

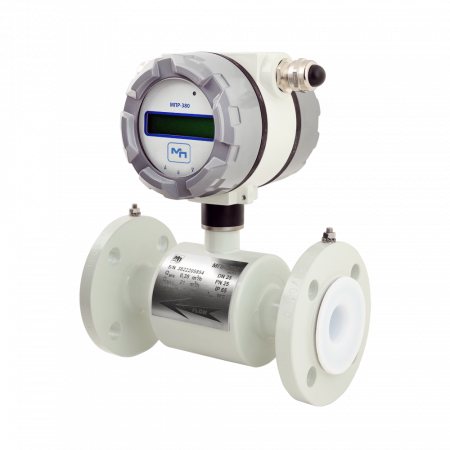

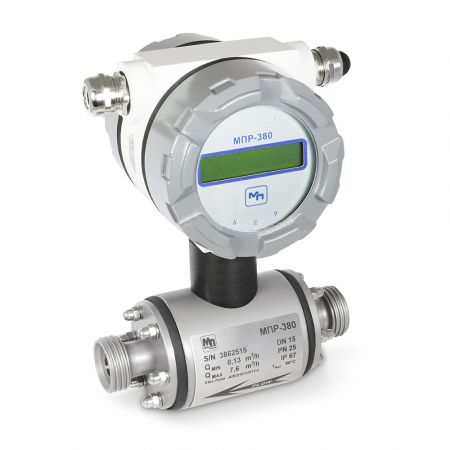

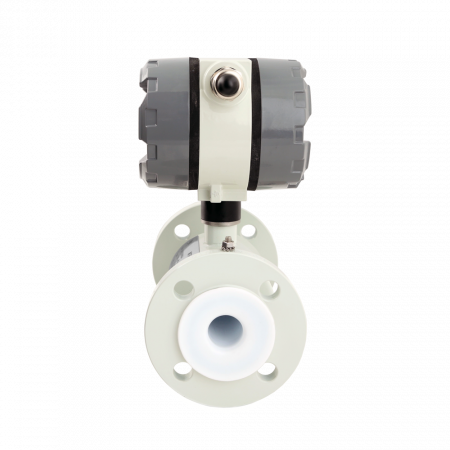

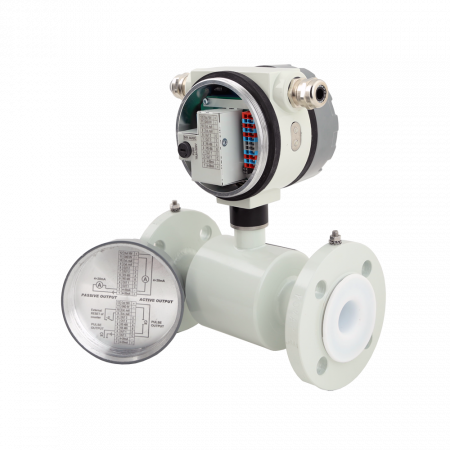

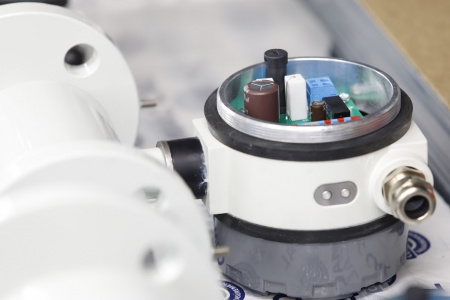

Электромагнитный расходомер воды МПР-380 исп.1
