Характеристики
Производитель
—
МераПрибор
Диапазон измерений, бар
—
от 0...0,1 до 0...1000
Точность, %ВПИ
—
±0,1%, ±0,5%, ±0,25%
Выходные сигналы
—
4...20мA, 0,5...4,5В, 1...5 В, 0...5В
Температура окружающей среды, °С
—
-20...85
Температура процесса, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация

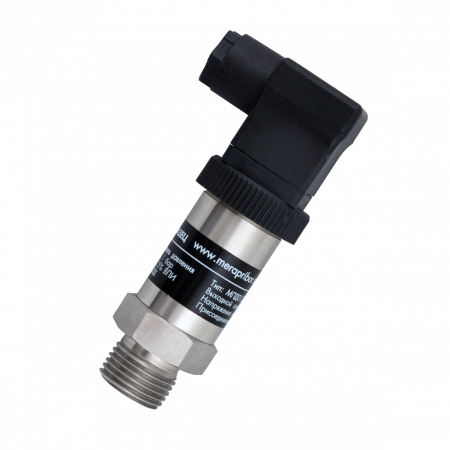

Пьезорезистивный кремниевым сенсор преобразователя МПД-01 с высокой временной и температурной стабильностью обеспечит точные измерения давления в широком температурном диапазоне несмотря на компактность конструкции
Преимущества
- Превосходная долговременная стабильность
- Отличная линейность
- Различные классы точности
- Виброустойчивость
- Термостойкость
Применение
- Машиностроение
- Станкостроение
- Гидравлика
- Пневматика
- Насосы и компрессоры
Документация
Спецификация
1,8 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | МераПрибор |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...0,1 до 0...1000 |
| Диапазон температур | |
| Температура окружающей среды, °С | -20...85 |
| Температура процесса, °С | -40...125 |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,5%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...5 В, 0...5В |
| Степень защиты | IP65 |
| Технологическое присоединение | G1/4" внеш., G1/4" внутр., М20*1,5 |
| Материал корпуса | нерж. cталь |
| Сертификаты | |
| Интервал между поверками | 2 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.А № 58036 |
| Применение в отраслях | |
| Промышленная автоматика | Отрасли машиностроения, Гидравлика |
| Экология и гидрометеорология | Гидрогеология, Гидрология |
Модификации

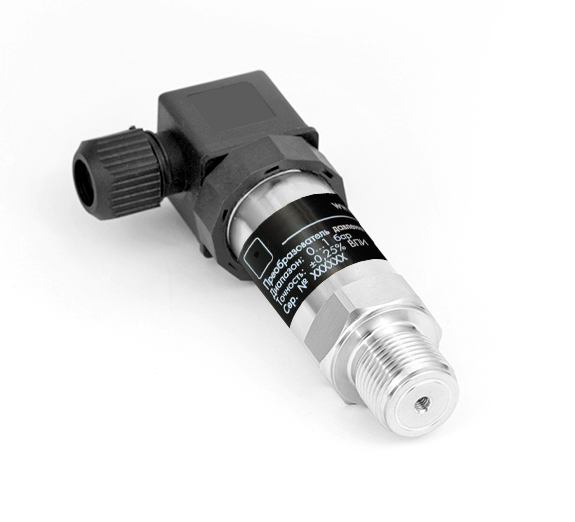

МПД-01 (МПД01.10.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...10 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,25)
МПД-01 (МПД01.16.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,25)
МПД-01 (МПД01.1.6mPa.G.E2.S1.A1.K2, 4...20 мА, МераПрибор, 0...1,6 мПа, -40...+125 °C, M20x1.5, избыточное, ±0,5)
МПД-01 (100.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 9…33 VDC, Эл. защита - Prevoltage Protection, МераПрибор, 0...100 бар, 0...+70 °C, DIN43650 REeThrottleS)
МПД-01 (МПД01.25.G.E2.S1.С1.K1/A1, 4...20 мА, МераПрибор, 0...25 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5, DIN 43650)
МПД-01 (МПД01.16.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5)
МПД-01 (МПД01.15.G.E2.S1.A5, 4...20 мА, МераПрибор, 0...15 бар, -40...+125 °C, M12x1, избыточное, ±0,5)
МПД-01 (МПД01.10.G.E2.S1.A5, 4...20 мА, МераПрибор, 0...10 бар, -40...+125 °C, M12x1, избыточное, ±0,5)
МПД-01 (МПД01.10.G.E1.S3.C1.K1.A3, 4...20 мА, 24 В, МераПрибор, 0...10 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,1, DIN 43650)
МПД-01 (40.G.E2.S1.A1.K2.C1, 4...20 мА, МераПрибор, 0...40 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5)
МПД-01 (МПД01.4.G.E2.S1.C1.A2, 4...20 мА, МераПрибор, 0...4 бар, -40...+125 °C, M20x1.5, избыточное, ±0,1)
МПД-01 (МПД01.-1.A.E2.S1.C1.A2, 4...20 мА, МераПрибор, -1...6 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5, DIN 43650)
МПД-01 (МПД01.1000.G.E2.S1.C1.A3, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,1)
МПД-01 (МПД01.1000.G.E1.S2.C1.A3, 0,5...4,5 В, МераПрибор, 0...1000 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,1)
МПД-01 (МПД01.10.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...10 бар, -40...+125 °C, G1/2", избыточное, ±0,1)
МПД-01 (МПД01.1000.G.E2.S1.C1.K1.A1, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, M20x1.5, избыточное, ±0,1)
МПД-01 (МПД01.40kPa.G.E2.S1.A3.K2.C1, 4...20 мА, МераПрибор, 0...40 кПа, -40...+125 °C, G 1/2" вн., избыточное, ±0,5)
МПД-01 (25.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...25 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (100.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...100 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.6.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...6 бар, -40...+125 °C, G1/2", избыточное, ±0,1)
МПД-01 (МПД01.16.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, G1/2", избыточное, ±0,1)
МПД-01 (МПД01.40.G.E2.S1.C1.K2.A1, 4...20 мА, МераПрибор, 0...40 бар, -40...+125 °C, M20x1.5 c штуц., избыточное, ±0,25)
МПД-01 (1000.G.E2.S1.A3.K1.C1, 4...20 мА, 24 В, 0...1000 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,25, DIN 43650)
МПД-01 (60.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 9…33 VDC, Эл. защита - Prevoltage Protection, МераПрибор, 0...60 бар, 0...+70 °C, G1/2" REeThrottleSeal, )
МПД-01 (60.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 9…33 VDC, Эл. защита - Prevoltage Protection, МераПрибор, 0...10 бар, 0...+70 °C, M20x1.5 ReThrottleSeal,)
МПД-01 (0..1.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...1 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (0..4А.E2.S1.A1.K2.C1, 4...20 мА, МераПрибор, 0...4 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,5)
МПД-01 (4.А.E2.S4.A2.K2.C1, 0...5 В, нерж. сталь, 24 В, МераПрибор, 0...4 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25, DIN 43650)
МПД-01 (10.А.E2.S4.A2.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25, DIN 43650)
МПД-01 (МПД01.0,1.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...0,1 бар, -40...+125 °C, G1/2", избыточное, ±0,1)
МПД-01 (0.1.G.E2.S1.C1.K1.A1 , 4...20 мА, 0..0,1 бар, 24 В, МераПрибор, 0...0,1 бар, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (10.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, 0...+70 °C, M20x1.5 ReThrottleSeal, избыточное, Viton, ±0,25, IntroSpecialV)
МПД-01 (400.G.E2.S1.A4.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...400 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.1.G.E2.S1.A3.K1.C1, 4...20 мА, 0..100 кПа, нерж. сталь, 24 В, МераПрибор, G 1/2" вн., избыточное, DIN 43650)
МПД-01 (МПД01.1.5.G.E2.S1.A3.K1.C1, 4...20 мА, 0..150 кПа, нерж. сталь, 24 В, МераПрибор, G 1/2" вн., избыточное, ±0,1, DIN 43650)
МПД-01 (1.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...1 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (2,5.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...2,5 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (6.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...6 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (160.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...160 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5, DIN 43650)
МПД-01 (400.G.E2.S1.A4.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...400 бар, -40...+125 °C, 1/4-18NPT, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.16.G.E2.S1.C1.K1.A1, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, M12x1.5 внешн., избыточное, ±0,5, DIN 43650)
МПД-01 (МПД01.1.G.E2.S1.A2.K1.C2, 4...20 мА, 0..1000 бар, кабель 5 м, нерж. сталь, 24 В, МераПрибор, M12x1.5 внешн., DIN 43650, избыточное)
МПД-01 (МПД01.1000.G.E2.S1.C2.K1.A2, 4...20 мА, кабель 5 м, МераПрибор, 0...1000 бар, -40...+125 °C, M20x1.5, избыточное, ±0,1, DIN 43650)
МПД-01 (10.G.E2.S1.A2.K1.C2, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, M20x1.5, избыточное, ±0,25, кабельное 3 м)
МПД-01 (0,35.G.E2.S1.A2.K1.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...0,35 бар, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.800.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...800 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (МПД01.100.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...100 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (400.G.E2.S5.A3.K2.C1, 0...10 В, 24 В, МераПрибор, 0...400 бар, G 1/2" внешняя, ±0,25, DIN 43650)
МПД-01 (МПД01.16.G.E1.S1.G1/4.C1.K1, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (МПД01.16.A.E1.S4.G1/4.C1.K1, 0 ...5 В, МераПрибор, 0...16 бар, -40...+125 °C, G 1/4" внешн., абсолютное, ±0,5)
МПД-01 (МПД01.1000.A.E2.S1.C1.K1.A1, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25)
МПД-01 (МПД01.1000.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,1)
МПД-01 (400.G.E2.S5.A3.K2.C1, 0...10 В, 24 В, МераПрибор, 0...400 бар, G 1/2" внешняя, ±0,25, DIN 43650)
МПД-01 (МПД01.16.G.E1.S1.G1/4.C1.K1, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (МПД01.16.A.E1.S4.G1/4.C1.K1, 0 ...5 В, МераПрибор, 0...16 бар, -40...+125 °C, G 1/4" внешн., абсолютное, ±0,5)
МПД-01 (МПД01.1000.A.E2.S1.C1.K1.A1, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25)
МПД-01 (МПД01.1000.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...1000 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,1)
МПД-01 (10.G.E2.S1.A2.K1.C2, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, M20x1.5, избыточное, ±0,25, кабельное 3 м)
МПД-01 (0,35.G.E2.S1.A2.K1.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...0,35 бар, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.800.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...800 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (МПД01.100.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...100 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
МПД-01 (МПД01.1000.G.E2.S1.C2.K1.A2, 4...20 мА, кабель 5 м, МераПрибор, 0...1000 бар, -40...+125 °C, M20x1.5, избыточное, ±0,1, DIN 43650)
МПД-01 (400.G.E2.S1.A4.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...400 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.1.G.E2.S1.A3.K1.C1, 4...20 мА, 0..100 кПа, нерж. сталь, 24 В, МераПрибор, G 1/2" вн., избыточное, DIN 43650)
МПД-01 (МПД01.1.5.G.E2.S1.A3.K1.C1, 4...20 мА, 0..150 кПа, нерж. сталь, 24 В, МераПрибор, G 1/2" вн., избыточное, ±0,1, DIN 43650)
МПД-01 (1.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...1 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (2,5.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...2,5 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (6.А.E2..K1.C1, 0...10 В, нерж. сталь, 24 В, МераПрибор, 0...6 бар, -40...+125 °C, M10x1, абсолютное, ±0,25, DIN 43650)
МПД-01 (160.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...160 бар, -40...+125 °C, M20x1.5, избыточное, ±0,5, DIN 43650)
МПД-01 (400.G.E2.S1.A4.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...400 бар, -40...+125 °C, 1/4-18NPT, избыточное, ±0,25, DIN 43650)
МПД-01 (МПД01.16.G.E2.S1.C1.K1.A1, 4...20 мА, МераПрибор, 0...16 бар, -40...+125 °C, M12x1.5 внешн., избыточное, ±0,5, DIN 43650)
МПД-01 (МПД01.1.G.E2.S1.A2.K1.C2, 4...20 мА, 0..1000 бар, кабель 5 м, нерж. сталь, 24 В, МераПрибор, M12x1.5 внешн., DIN 43650, избыточное)
МПД-01 (60.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 9…33 VDC, Эл. защита - Prevoltage Protection, МераПрибор, 0...60 бар, 0...+70 °C, G1/2" REeThrottleSeal, )
МПД-01 (60.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 9…33 VDC, Эл. защита - Prevoltage Protection, МераПрибор, 0...10 бар, 0...+70 °C, M20x1.5 ReThrottleSeal,)
МПД-01 (0..1.G.E2.S1.A1.K2.C1, 4...20 мА, 24 В, МераПрибор, 0...1 бар, -40...+125 °C, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (0..4А.E2.S1.A1.K2.C1, 4...20 мА, МераПрибор, 0...4 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,5)
МПД-01 (4.А.E2.S4.A2.K2.C1, 0...5 В, нерж. сталь, 24 В, МераПрибор, 0...4 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25, DIN 43650)
МПД-01 (10.А.E2.S4.A2.K2.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, -40...+125 °C, M20x1.5, абсолютное, ±0,25, DIN 43650)
МПД-01 (МПД01.0,1.G.E2.S1.C1.K1.A3, 4...20 мА, МераПрибор, 0...0,1 бар, -40...+125 °C, G1/2", избыточное, ±0,1)
МПД-01 (0.1.G.E2.S1.C1.K1.A1 , 4...20 мА, 0..0,1 бар, 24 В, МераПрибор, 0...0,1 бар, M20x1.5, избыточное, ±0,25, DIN 43650)
МПД-01 (10.G.E2.S1.A1.K1.C1, 4...20 мА, нерж. сталь, 24 В, МераПрибор, 0...10 бар, 0...+70 °C, M20x1.5 ReThrottleSeal, избыточное, Viton, ±0,25, IntroSpecialV)
МПД-01 (МПД01.10.G.E2.S1.C1.A5, 4...20 мА, МераПрибор, 0...10 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,1)
