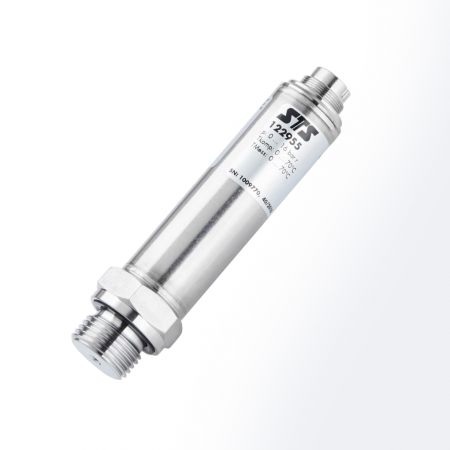

DTM.OCS.S Высокоточный датчик / преобразователь давления с цифровым выходным сигналом RS485 и протокол MODBUS RTU


Одним из основных достоинств преобразователя давления DTM.OCS.S является высокая точность измерений: при постоянной температуре точность доходит до 0.03% ВПИ; в температурном диапазоне -40…+85°C она составляет 0.1% ВПИ.

Датчик имеет широкий набор различных технологических и электрических присоединений. Доступна версия с титановым исполнением для применения в агрессивных средах.

Результирующая погрешность включает точность, гистерезис, повторяемость и температурные воздействия


Преимущества

  • Высокоточный - 0,03%, 0,05%
  • Титановое исполнение (опция)
  • Измерение температуры

Применение

  • Испытательные стенды
  • Авиация
  • ВПК (Военно-промышленный комплекс)

Технические характеристики

Производитель STS
Диапазон измерений, бар от 0...1 до 0...100
Тип измеряемого давления избыточное/ абсолютное / избыточное с сепарацией
Точность, %ВПИ ±0,03%; ±0,05%
Выходные сигналы ModBus/RS485
Рабочая температура 0 ... 70°C с компенсацией (допустимая температура среды: 0...70 °C) / -25 ... 85°C с компенсацией (допустимая температура среды: -25 ... 85°C)
Температура рабочей среды, °С -40...80
Технологические присоединения G1/4 вн. /G1/2 вн . /1/4 NPT /1/2 NPT
Материал нерж. сталь
Диапазон напряжения питания, В 9...30 В (постоянный ток)
Точность (погрешность) <= ± 0,15 в диапазоне 0,2...0,5 бар / <= ± 0.05 в диапазоне 0.5..2 бар / <= ± 0.03 в диапазоне 2..100 бар
Габаритные размеры, мм ⌀ 24 h=74
Диапазон измерений / Разрешение 200 мбар ... 100 бар / смещение, специальная калибровка
Ток потребления, мА, не более 3 мА @ 24 В (пост. ток)
Технологические присоединения Binder 723, 5-pin, IP 67 / Binder 723, 5-pin, IP 67, съемный / MIL C26482, 10-6, IP 40 / PE кабель, IP 67, черный / PUR кабель, IP 67, черный / FEP кабель, IP 67, черный
Стабильность < 0.5% / < 4 мбар, < 0.2% / < 4 мбар, < 0.1% / < 0.2% < 4 мбар
Давление Избыточное / Абсолютное (вакуум) / Избыточное с сепарацией
Время отклика Скорость передачи 9600 bps
Принцип измерения Пьезорезистивный
Измерительный элемент Пьезорезистивный сенсор
Защита сенсора есть
Преимущества Высокая надежность
Другие характеристики Дроссель (по согласованию) / Специальное заполнение маслом: Anderol Food (для пищевой промышленности) / Специальное заполнение маслом: PAO4 (без силикона)
Дополнительная опция Титановое исполнение
Опция 1 Уплотнитель: Viton (Стандарт) EPDMS, Kalrez (промышленный)
