Разработка инженеров компании STS предназначена для использования в работе бетононасосов, при устройстве буронабивных свай. Прибор работает более 200 часов вместо стандартных 100 и выдерживает перегрузки до 120 бар, что в 12 раз превышает возможности обычных датчиков.
Идя навстречу потребностям рынка, компания STS (Швейцария) разработала и изготовила надежный преобразователь давления ATM 117144.
В ответ на проблемы, связанные с измерением давления в системах подачи бетона в гидравлических буровых установках, группа инженеров компании STS предложила преобразователь АТМ 117144 в версии со специальным соединением.
Конструкция соединения основывается на многолетнем опыте компании в производстве измерительных приборов согласно требованиям клиентов с учетом особо сложных условий эксплуатации.
Давление, в системе 2-3 бар, как показали тесты, может быть гораздо больше при запуске насосов, подающих бетон установке может доходить до 60-80BAR.
Инженерам пришлось столкнуться с рядом проблем в процессе запуска насоса и затора в процессе работы.
Усиленный преобразователь с рабочим диапазоном 0 – 10 бар, который характеризуется выше среднего, пока 12 раз больше прочности от перегрузок до 120bar.

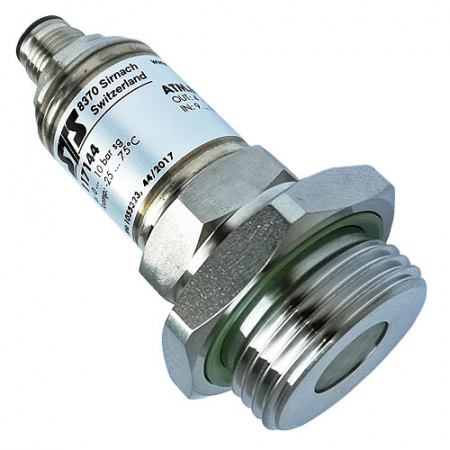

Датчик давления ATM.ECO 117144 по праву можно назвать образцом высокой точности и надежности.
Производитель | STS |
Тип измеряемого давления | избыточное, абсолютное |
Диапазон измерений | |
Диапазон измерений, бар | от 100 мбар до 1000 бар |
Диапазон температур | |
Рабочая температура, С° | -40...125 |
Температура окружающей среды, °С | -40...150 |
Точность измерений | |
Точность, %ВПИ | ±0,25% |
Общие характеристики | |
Выходные сигналы | 4...20мA, 0...5В, 0...10В |
Степень защиты | IP67 |
Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, Доступны другие виды соединений по требованию заказчика |
Материал корпуса | нерж. cталь |
Время отклика | 0,1...0,5 бар < 1 мс/10...90% ВПИ, > 0,5...2 бар < 1 мс/10...90% ВПИ, > 2...100 бар < 1 мс/10...90% ВПИ, > 100...600 бар < 1 мс / 10...90% ВПИ, > 600...1000 бар < 1 мс / 10...90% ВПИ |
Максимальное давление | 120bar |
Материалы | Уплотнители Viton (Стандарт), EPDM, Kalrez |
Технология измерения | пьезорезистивный сенсор |
Кабель | Полиуретан, тефлон, полиэтилен |
Ограничение по перегрузке | в диапазоне 0,1...0,5, 3 бар, в диапазоне > 0,5...2, 3 × ВПИ >= (3 бар), в диапазоне > 2...100, 3 × ВПИ, в диапазоне >100...600 (2), 3 × ВПИ (⩽850 / ⩽1500 бар), в диапазоне > 600...1000, 1500 бар |
Вибрации (допустимый диапазон) | EN 60068-2-6 10g (4...2000 Гц / ± 10 mm), EN 60068-2-27 100g (продолжительность импульса 6 мс) |
Электрическое соединение | Binder 723, 5- штыревой, IP 67, съемный, Binder 723, 5-штыревой, IP 67, DIN 43650, с металлической резьбовой частью, съемный, DIN 43650, съемный, IP 65, Lumberg RSF4, 4-штыревой, MIL C26482, 10-6, IP 40, Полиуретановый кабель, IP 67, черный, Полиэтиленовый кабель, IP 67, черный, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика |
Питание | 24 VDC/VAC |
Материал сенсора | Нержавеющая сталь |
Опции | |
Опция 1 | Вентиль, Специальное заполнение маслом: Anderol Food (для пищевой промышленности), Специальное заполнение маслом: Halocarbon (для кислородных установок), Специальное заполнение маслом: AS100, Специальное заполнение маслом: PAO4 (без силикона) |
Опция 2 | Электроника в гелевой упаковке: избыточное давление, Электроника в гелевой упаковке: абсолютное давление |
Опция 3 | Уплотнитель: Viton (стандарт), Уплотнитель: EPDM, Уплотнитель: Kalrez, Уплотнитель: NBR (ACS) |
Применение в отраслях | |
Отрасли | Гидравлика |
