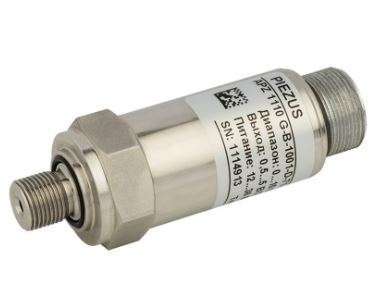

Датчик давления APZ-1110 специального исполнения предназначен для работы в составе автоматики подвижного железнодорожного состава РЖД, обеспечивает непрерывное преобразование вакуумметрического, избыточного и абсолютного давления в нормированный унифицированный выходной сигнал по току или по напряжению.
Подробности
Характеристики
Диапазон измерений, бар
—
> 600 бар
Рабочая температура
—
-50 до +125 °С
Материал
—
Нержавеющая сталь марки 316
Материал корпуса
—
нерж. cталь
Тип мембраны
—
открытая
Выходные сигналы
—
4…20 мA / 2-пров., 4…20 мА / 2-пров. 0ExiaIICT4Ga, 4…20 мA / 3-пров., 0…20 мA / 3-пров., 0…10 В / 3-пров., 0…5 В / 3-пров., 0,5…4,5 В / 3-пров. 0ExiaIICT4Ga, 0…5 мА / 3-пров., 0,5…5 В / 3-пров., 0,5…5,5 В / 3-пров.
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Области применения датчиков давления APZ-1110 — системы контроля, автоматического регулирования и учета (АСУ ТП) в различных отраслях промышленности:
— системы автоматики РЖД;
— процессы автоматизации;
— гидравлические системы;
— пневматические системы.
Преобразователи (датчики) давления APZ-1110 могут быть изготовлены в исполнении с нестандартными механическими и электрическими присоединениями, выходными аналоговыми сигналами и цифровыми интерфейсами (с открытыми протоколами) для интеграции с оборудованием заказчика.
Эксплуатационные ограничения:
– среда измерений для датчиков APZ-1110 не должна содержать кристаллизующихся примесей, загрязнений и пыли;
– датчик следует размещать в местах, где движение измеряемой среды минимально (без завихрений) или полностью отсутствует;
– при установке датчика необходимо исключить попадания загрязнений (ила, песка) на измерительную мембрану;
– при наличии в системе гидроударов рекомендуется использовать демпфер DZ 10;
– при измерении давления пара рекомендуется использовать импульсные трубки, предварительно заполненные водой.
— системы автоматики РЖД;
— процессы автоматизации;
— гидравлические системы;
— пневматические системы.
Преобразователи (датчики) давления APZ-1110 могут быть изготовлены в исполнении с нестандартными механическими и электрическими присоединениями, выходными аналоговыми сигналами и цифровыми интерфейсами (с открытыми протоколами) для интеграции с оборудованием заказчика.
Эксплуатационные ограничения:
– среда измерений для датчиков APZ-1110 не должна содержать кристаллизующихся примесей, загрязнений и пыли;
– датчик следует размещать в местах, где движение измеряемой среды минимально (без завихрений) или полностью отсутствует;
– при установке датчика необходимо исключить попадания загрязнений (ила, песка) на измерительную мембрану;
– при наличии в системе гидроударов рекомендуется использовать демпфер DZ 10;
– при измерении давления пара рекомендуется использовать импульсные трубки, предварительно заполненные водой.
Характеристики
| Тип измеряемого давления | избыточное, абсолютное |
| Диапазон измерений | |
| Диапазон измерений, бар | > 600 бар |
| Рабочая температура | -50 до +125 °С |
| Диапазон напряжения питания, В | 12..36 |
| Общие характеристики | |
| Материал | Нержавеющая сталь марки 316 |
| Материал корпуса | нерж. cталь |
| Тип мембраны | открытая |
| Выходные сигналы | 4…20 мA / 2-пров., 4…20 мА / 2-пров. 0ExiaIICT4Ga, 4…20 мA / 3-пров., 0…20 мA / 3-пров., 0…10 В / 3-пров., 0…5 В / 3-пров., 0,5…4,5 В / 3-пров. 0ExiaIICT4Ga, 0…5 мА / 3-пров., 0,5…5 В / 3-пров., 0,5…5,5 В / 3-пров. |
| Давление | Р >0,4бар Р ≤0,4бар |
| Входные сигналы | 0-20 мА, 4-20 мА |
| Сертификаты | |
| Межповерочный интервал | 5 лет |
| Электронный блок | |
| Класс защиты | IP54, IP65, IP67 (в зависимости от вида электрического соединения) |
