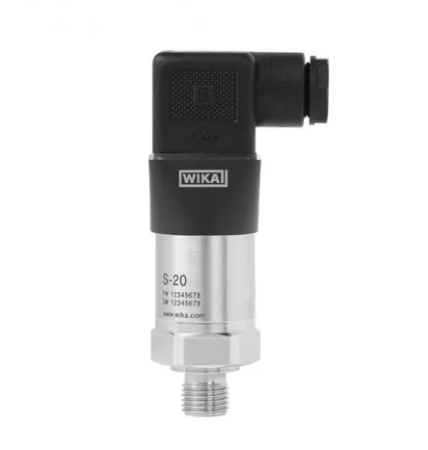

Преобразователь давления - модель WIKA S-20 предназначен для широкого общепромышленного применения и является идеальным решением для пользователей с высокими требованиями к измерениям.
Подробности
Консультация
Характеристики
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное, вакуумметрическое
Температура окружающей среды, °С
—
-20...60, -40...125, -20...80, -30...100
Рабочая температура
—
-30...+100 ℃, -40...+125 ℃, -40...+150 ℃, -40...+200 ℃, -20...+60 ℃, -20...+80 ℃
Степень защиты
—
IP65, IP67, IP68
Материал корпуса
—
Нержавеющая сталь
Электрическое соединение
—
DIN EN 175301-803 A, DIN EN 175301-803 C, M 12 x 1, Байонетный соединитель, Полевой корпус, Кабельный вывод, Сильноточный соединитель
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Описание
Преобразователь давления WIKA S-20 осуществляет измерения в диапазонах от 0 ... 0,4 и 0 ... 1600 бар (единицы измерения по заказу). Эти диапазоны измерений могут сочетаться со всеми стандартными промышленными выходными сигналами, наиболее распространенными формами международных технологических типов присоединения к измеряемой среде и широкими возможностями в области электрических соединений.
Кроме того, данная модель преобразователя давления модель предлагает множество опций, таких как различные классы точности, широкий диапазон температур и по спецификации клиента назначение контактов. Высокое качество
Прочная конструкция превращает модель S-20 в продукт очень высокого качества, на который не могут повлиять даже самые неблагоприятные условия окружающей среды.
Независимо, используется он при самых низких температурах, на открытом воздухе, при экстремальном шоке и вибрации в машиностроении или в агрессивной среде в химической промышленности, этот преобразователь может отвечать всем требованиям.
Применение
Особенности
Преобразователь давления WIKA S-20 осуществляет измерения в диапазонах от 0 ... 0,4 и 0 ... 1600 бар (единицы измерения по заказу). Эти диапазоны измерений могут сочетаться со всеми стандартными промышленными выходными сигналами, наиболее распространенными формами международных технологических типов присоединения к измеряемой среде и широкими возможностями в области электрических соединений.
Кроме того, данная модель преобразователя давления модель предлагает множество опций, таких как различные классы точности, широкий диапазон температур и по спецификации клиента назначение контактов. Высокое качество
Прочная конструкция превращает модель S-20 в продукт очень высокого качества, на который не могут повлиять даже самые неблагоприятные условия окружающей среды.
Независимо, используется он при самых низких температурах, на открытом воздухе, при экстремальном шоке и вибрации в машиностроении или в агрессивной среде в химической промышленности, этот преобразователь может отвечать всем требованиям.
Применение
- Ответственные промышленные применения
- Требовательные применения в исследованиях и разработках
- Неблагоприятные условия в промышленности
Особенности
- Измерительный диапазон 0 ... 0,4 до 0 ... 1600 бар
- Нелинейность до 0,125 % от диапазона
- Различные выходные сигналы, например, 4 ... 20 мA, DC 0 ... 10 В, DC 1 ... 5 В и другие
- Стандартные электрические присоединения, например DIN 175301-803 A угловой разъем
- Общие международные технологические присоединения
Характеристики
| Тип прибора | Датчики давления |
| Тип измеряемого давления | избыточное, абсолютное, вакуумметрическое |
| Диапазон измерений | |
| Рабочая температура | -30...+100 ℃, -40...+125 ℃, -40...+150 ℃, -40...+200 ℃, -20...+60 ℃, -20...+80 ℃ |
| Диапазон температур | |
| Температура окружающей среды, °С | -20...60, -40...125, -20...80, -30...100 |
| Точность измерений | |
| Точность, %ВПИ | ≤ 0.25%; ≤ 0.5%; ≤ 0.125% |
| Общие характеристики | |
| Степень защиты | IP65, IP67, IP68 |
| Материал корпуса | Нержавеющая сталь |
| Электрическое соединение | DIN EN 175301-803 A, DIN EN 175301-803 C, M 12 x 1, Байонетный соединитель, Полевой корпус, Кабельный вывод, Сильноточный соединитель |
| Вибрации (допустимый диапазон) | 20 g; 40 g (для цилиндрического соединения M12 x 1), 10 g ( с охлаждающими элементами) |
| Выходные сигналы | По току (2-провод.) — 4 ... 20 мА, 2-пров.; 20 ... 4 мA, по напряжению (3-провод.) — DC 0 ... 10 В; DC 0 ... 5 В; DC 1 ... 5 В; DC 0,5 ... 4,5 В; DC 1 ... 6 В; DC 10 ... 0 В, логометрический (3-провод.) — DC 0,5 ... 4,5 В |
| Резьба | EN 837 — G 1/8 B; G 1/4 B; G1/4 внутр.; G 3/8 B; G 1/2 B , DIN 3852-E — G 1/4 A; G 1/2 A; M14 x 1,5 , ANSI/ASME B1.20.1 — 1/8 NPT; 1/4 NPT; 1/4 NPT внутр. резьба; 1/2 NPT, DIN 16288 — M20 x 1,5; M12 x 1,5, ISO 7 — R 1/4; R 3/8; R 1/2, KS — PT 1/4; PT 1/2; PT 3/8 |
| Сертификаты | |
| Межповерочный интервал | 2 года |
