Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, бар
—
от 0...100 мбар до 0...1000 бар
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,5%, ±0,25%
Выходные сигналы
—
0...100мВ
Температура окружающей среды, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация

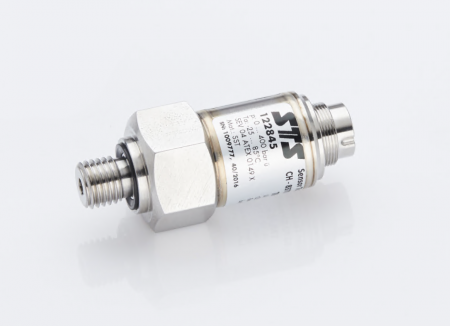

Пассивный преобразователь давления TM/Ex с пьезорезистивным сенсором в искробезопасном исполнении
Преимущества
- Пассивный выходной сигнал
- Модульная структура датчика (любые технологические и электрические присоединения)
- Короткое время отклика
- Возможна самостоятельная перенастройка "нулевой точки" и "диапазона"
- Возможно исполнение в различных материалах
- Сертификаты ATEX
Применение
- Технологический процесс
- Отопление, вентиляция и кондиционирование воздуха
- Пищевая промышленность
- Мобильная гидравлика
- Мониторинг окружающей среды
- Взрывоопасные зоны
Документация
Спецификация
3,2 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | STS |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...100 мбар до 0...1000 бар |
| Диапазон температур | |
| Температура окружающей среды, °С | -40...125 |
| Температура процесса, °С | -40...150 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 0...100мВ |
| Степень защиты | IP67 |
| Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с каналом Ø 14 мм, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, G 1/4, с плоской мембраной, Доступны другие виды соединений по требованию заказчика |
| Материал корпуса | Нерж.сталь, титан |
| Сертификат Ростехнадзора | есть |
| Сертификаты | |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19 |
| Применение в отраслях | |
| Отрасли применения | Технология процессов |
Модификации
TM/Ex (искробезопасная цепь, STS, 0...50 мбар, -25...+55 °C, G 1/2" вн., абсолютное, ±0,5)
TM/Ex (искробезопасная цепь, STS, 0...1 бар, -25...+55 °C, G 1/2" вн., абсолютное, ±0,5)
TM/Ex (искробезопасная цепь, STS, 0...10 бар, -25...+55 °C, G 1/4" внешн., избыточное, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...25 бар, -25...+85 °C, G 1/4" внутр., избыточное, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...40 бар, -25...+85 °C, G 1/4" внутр., избыточное, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...60 бар, -25...+85 °C, NPT 1/2" вн., избыточное с сепарацией, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...100 бар, -25...+85 °C, NPT 1/4" внешн., избыточное с сепарацией, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...400 бар, -25...+85 °C, NPT 1/2" вн., избыточное, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...600 бар, -25...+55 °C, G 1/4" внутр., избыточное, ±0,25)
TM/Ex (искробезопасная цепь, STS, 0...1000 бар, -25...+55 °C, G 1/4" внешн., избыточное, ±0,25)
