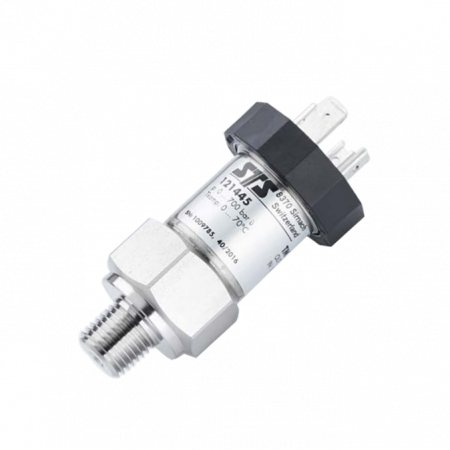

Пассивный датчик давления TM с пьезорезистивным сенсором от STS


Пассивный преобразователь давления TM с пьезорезистивным сенсором

Преимущества

  • Пассивный выходной сигнал
  • Модульная структура датчика (любые технологические и электрические присоединения)
  • Короткое время отклика
  • Возможна самостоятельная перенастройка "нулевой точки" и "диапазона"
  • Возможно исполнение в различных материалах

Применение

  • Технологический процесс
  • Отопление, вентиляция и кондиционирование воздуха
  • Пищевая промышленность
  • Мобильная гидравлика
  • Мониторинг окружающей среды

Технические характеристики

Производитель STS
Диапазон измерений, бар от 100 мбар до 1000 бар
Тип измеряемого давления избыточное/ абсолютное / избыточное с сепарацией
Точность, %ВПИ ±0,5%; ±0,25%
Выходные сигналы 0...10мА/0...25мА/0...35мА/0...50мА/0...100мА
Температура окружающей среды, °С -40...125
Температура процесса, °С -40...150
Степень защиты IP67
Технологическое соединение 1/2 NPT M / 1/4 NPT M / G 1/2 M / G 1/2 M с наружной резьбой, манометр DIN 16288 / G 1/2 M, плоская мембрана / G 1/2 M, фронтальная мембрана Хастеллой C-276 / G 1/2 с наружной резьбой, с каналом Ø 14 мм / G 1/4 F / G 1/4 M / G 1/4, с плоской мембраной
Материал корпуса Нерж.сталь, титан
Основная измеряемая величина давление
Точность (погрешность) ≤ 600 бар ≤ ± 0,25% ВПИ (по заказу)
Опция 1 Вентиль / Специальное заполнение маслом: Anderol Food (для пищевой промышленности) / Специальное заполнение маслом: Halocarbon (для кислородных установок) / Специальное заполнение маслом: AS100 (подходит при температуре раб.среды: -55…150 °C) / Специальное заполнение маслом: PAO4 (без силикона) / Технологическое соединение без эластомера / Технологическое соединение сварное
Опция 2 Электроника в гелевой упаковке: избыточное давление / Электроника в гелевой упаковке: абсолютное давление
Опция 3 Титановое исполнение / Уплотнитель: Viton (Стандарт) / Уплотнитель: EPDM / Уплотнитель: Kalrez / TD с мембранной 100 мм (для водородных установок, Pn > 25 бар)
Похожие товары ATM.mini миниатюрный датчик давления / ATM.ECO Преобразователь / датчик давления экономичный для ответственных применений
23.06.2020

Чувствительность пьезорезистивных датчиков давления

Пьезорезистивные датчики давления отличаются высокой чувствительностью.

04.02.2020

Правильное оборудование для проверки герметичности

Правильное оборудование для проверки герметичности

28.05.2020

Влияние вибраций на датчики давления

При работе компрессоров, турбин и двигателей практически всегда возникают вибрации, которые воздействуют на измерительные приборы.

02.05.2012

Датчик высокого давления для системы Common Rail

В настоящее время, в связи с переходом на энергосберегающие технологии, в области дизелестроения идет процесс становления двигателей типа Common Rail

14.09.2012

Датчики давления для двигателей в ВПК

Одной из самых развитых отраслей промышленности в нашей стране является военно-промышленный комплекс (ВПК), который обеспечивает нам мирное небо над головой

02.02.2012

Датчики давления для испытательных стендов

Всем давно известно, что прежде чем запустить в производству какой-нибудь агрегат, будь–то турьина или авиадвигатель, он проходит ряд испытаний, а в ВПК, авиа- и судостроении эти испытания проходят порой очень длительное время




Свернуть

Популярные и складские модификации 11

Название Наличие на складе Цена
(STS, 0...400 бар, 0...+70 °C, NPT 1/4" внешн., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...600 бар, 0...+70 °C, G 1/4" внутр., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...1000 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,5) Под заказ Цена по запросу
(211.9914.15.11.15.U, 0...25 мВ, кабель 0.15 m, STS, 0...500 бар, -25...+85 °C, G 1/2" вн., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...100 бар, 0...+70 °C, NPT 1/2" вн., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...60 бар, -25...+85 °C, G 1/4" внутр., избыточное с сепарацией, ±0,25) Под заказ Цена по запросу
(0...25 мВ, STS, 0...1 бар, 0...+70 °C, G 1/2" вн., абсолютное, ±0,25) Под заказ Цена по запросу
(0...35 мВ, STS, 0...10 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...25 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,25) Под заказ Цена по запросу
(STS, 0...40 бар, -25...+85 °C, G 1/4" внутр., избыточное с сепарацией, ±0,25) Под заказ Цена по запросу
(STS, 0...50 мбар, 0...+70 °C, G 1/2" вн., абсолютное, ±0,5) Под заказ Цена по запросу
