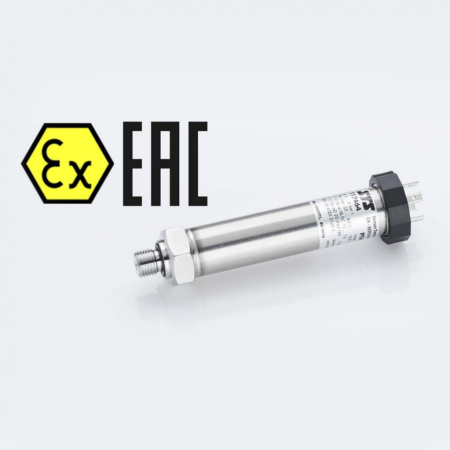

Взрывозащищенный искробезопасный программируемый датчик давления PTM/Ex STS


Преобразователь давления PTM/Ex в искробезопасном исполнении предназначен для измерения давления в широком температурном диапазоне

Преимущества

  • Пьезорезистивный сенсор
  • Регулируемый диапазон давления 1:4 от -5 до +105%.
  • Модульная структура датчика (любые технологические и электрические присоединения)
  • Возможно исполнение с защитой от короткого замыкания
  • Возможно исполнение в различных материалах
  • Сертификаты ATEX, GL, DNV, ABS

Применение

  • Технологический процесс
  • Отопление, вентиляция и кондиционирование воздуха
  • Пищевая промышленность
  • Мобильная гидравлика
  • Мониторинг окружающей среды

Технические характеристики

Производитель STS
Диапазон измерений, бар от 100 мбар до 600 бар / от 100 мбар до 1000 бар
Тип измеряемого давления избыточное/ абсолютное / избыточное с сепарацией
Точность, %ВПИ ±0,1%; ±0,25%
Выходные сигналы 4...20мA / 4...20 мА с защитой от атмосферных разрядов
Температура окружающей среды, °С -25...85
Температура процесса, °С -40...150
Степень защиты IP65
Технологическое соединение 1/2 NPT M / 1/4 NPT M / G 1/2 M / G 1/2 M с каналом Ø 14 мм / G 1/2 M с наружной резьбой, манометр DIN 16288 / G 1/2 M, плоская мембрана / G 1/2 M, фронтальная мембрана / G 1/2 M, фронтальная мембрана Хастеллой C-276 / G 1/4 F / G 1/4 M / G 1/4 M, манометр DIN 16288 / G 1/4, с плоской мембраной / Доступны другие виды соединений по требованию заказчика
Взрывозащита искробезопасный
Материал корпуса Нерж.сталь, титан
Основная измеряемая величина давление
Сертификаты ATEX Газ II G Ex ia II C T3...T6 / Класс температуры T6 T4 T3 / Максимальные значения искробезопасной цепи 28 В / 93 мА / 0,65 Вт / Окружающая температура -25...55 °C / Пыль II 1D Ex ia IIIC IP6x / Сертификат / Шахты, рудники I M1 Ex ia I
Сертификация EN 60068-2-6 Вибрации 4g (4....100 Гц / ± 3,2 m) / EN 60068-2-27 Удар 100 g (продолжительность импульса 6 мс) / EN 55022 Излучение, класс В < 30 дБмкВ/м (0,03...1 ГГц) / EN 61000-4-2 Электростатический разряд 8 кВ (при контакте) 15 кВ (воздух) / EN 61000-4-3 Излучаемые радиопомехи 10 В/м (0,08...2,7 ГГц, 3с) Сотовые телефоны, радио / EN 61000-4-4 Скачкинапряжения 4 кВ Моторы, вентили
Давление разрушения 0,1...0,5 > 200 бар / > 0,5...2 > 200 бар / > 2...25 > 200 бар / > 25...600 > 850 / ≤ 1500 бар / > 600...1000 > 1500 бар
Материалы Сенсор Нержавеющая сталь (316L /1.4435), титан (класс 2) / Корпус Нержавеющая сталь (316L / 1.4404), титан (класс 2) / Уплотнитель: Viton (Стандарт), EPDM, Kalrez / Кабель: полиуретан, тефлон
Диапазон напряжения питания, В 9...28 В
Электрическое соединение Binder 723, 5- штыревой, IP 67, съемный / Binder 723, 5-штыревой, IP 67 / DIN 43650, с металлической резьбовой частью, съемный / DIN 43650, съемный, IP 65 / Lumberg RSF4, 4-штыревой / MIL C26482, 10-6, IP 40 / Полиуретановый кабель, IP 67, черный / Полиэтиленовый кабель, IP 67, черный / Тефлоновый кабель, IP 67, черный / Доступны другие виды соединений по требованию заказчика
Сертификат Ростехнадзора есть
Опция 1 Вентиль / Специальное заполнение маслом: Anderol Food (для пищевой промышленности) / Специальное заполнение маслом: Halocarbon(для кислородных установок) / Специальное заполнение маслом: PAO4 (без силикона)
Опция 3 Активная компенсация (≥ 100мбар ≤ 100 бар) / Титановое исполнение / Уплотнитель: Viton (Стандарт) / Уплотнитель: EPDM / Уплотнитель: Kalrez (промышленные) / Уплотнитель: NBR (ACS)
Похожие товары Датчик давления программируемый PTM / Датчик избыточного давления с цифровым интерфейсом программируемый PTM/RS485
23.06.2020

Чувствительность пьезорезистивных датчиков давления

Пьезорезистивные датчики давления отличаются высокой чувствительностью.

04.02.2020

Правильное оборудование для проверки герметичности

Правильное оборудование для проверки герметичности

28.05.2020

Влияние вибраций на датчики давления

При работе компрессоров, турбин и двигателей практически всегда возникают вибрации, которые воздействуют на измерительные приборы.

25.06.2020

Выбор датчика давления: советы авиационному инженеру-конструктору

Разработка и создание летательного аппарата — непростая задача, сродни подвигу. Бесконечные вычисления, проектирование, моделирование и перепроектирование — процесс кажется вечным. Но наконец наступает этап интенсивного тестирования.

02.05.2012

Датчик высокого давления для системы Common Rail

В настоящее время, в связи с переходом на энергосберегающие технологии, в области дизелестроения идет процесс становления двигателей типа Common Rail

02.02.2012

Датчики давления для испытательных стендов

Всем давно известно, что прежде чем запустить в производству какой-нибудь агрегат, будь–то турьина или авиадвигатель, он проходит ряд испытаний, а в ВПК, авиа- и судостроении эти испытания проходят порой очень длительное время




Свернуть

Популярные и складские модификации 9

Название Наличие на складе Цена
(искробезопасная цепь, нерж. сталь, STS, 0...250 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, нерж. сталь, STS, 0...600 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, нерж. сталь, STS, 0...1000 бар, -5...+50 °C, NPT 1/2" вн., избыточное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, Титан, STS, 0...160 бар, -5...+50 °C, NPT 1/2" вн., избыточное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, Титан, STS, 0...100 бар, -5...+50 °C, G 1/4" внутр., избыточное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, нерж. сталь, STS, 0...1 бар, -25...+85 °C, G 1/2" вн., абсолютное, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, Титан, STS, 0...10 бар, -25...+85 °C, G 1/4" внешн., избыточное с сепарацией, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, Титан, STS, 0...25 бар, -5...+50 °C, G 1/4" внутр., избыточное с сепарацией, ±0,1) Под заказ Цена по запросу
(искробезопасная цепь, нерж. сталь, STS, 0...50 мбар, -25...+85 °C, G 1/2" вн., абсолютное, ±0,25) Под заказ Цена по запросу
