Характеристики
Производитель
—
Trafag
Диапазон измерений, бар
—
от 0...2,5 до 0...600
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,5%
Выходные сигналы
—
4...20мA, 0,5...4,5В, 1...6В , 0...5В, 0...10В
Температура процесса, °С
—
-25...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Снят с производства

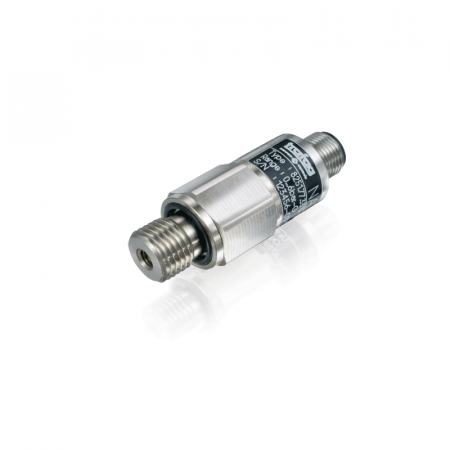

подробнееСверхнадежный тонкослойный NiCr чувствительный элемент и уникальный микропроцессор ASIC датчика NAT 8251 обеспечат высокоточные измерения давления в широком температурном диапазоне несмотря на компактность конструкции
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Промышленный стандарт
- Повышенная виброустойчивость
- Очень компактная конструкция
- Полностью сварная система сенсора на стали без
дополнительных уплотнителей - Корпус из нержавеющей стали 316
- Устойчивость к коррозии
Применение
- Машиностроение
- Гидравлика
- Отопление, вентиляция и кондиционирование воздуха
- Холодильное оборудование
- Технологии производства
- Водоочистка
Документация
Спецификация
648,5 кб
Характеристики
Тип прибора | Датчики давления |
Производитель | Trafag |
Тип измеряемого давления | избыточное, абсолютное |
Основная измеряемая величина | давление |
Диапазон измерений | |
Диапазон измерений, бар | от 0...2,5 до 0...600 |
Диапазон температур | |
Температура процесса, °С | -25...125 |
Точность измерений | |
Точность, %ВПИ | ±0,5% |
Общие характеристики | |
Выходные сигналы | 4...20мA, 0,5...4,5В, 1...6В , 0...5В, 0...10В |
Степень защиты | IP65, IP67 |
Технологическое присоединение | G1/4" внеш., 1/4 NPT внеш., 7/16”-20UNF male, DIN3866 , 7/16”-20UNF внутр., SAE J512 with valve opener |
Материал корпуса | Нержавеющая сталь |
Применение в отраслях | |
Отрасли применения | Станки, машиностроение |
Модификации
NAT (8251.78.2517.01.14.34.43, 0...5 В, Trafag, 0...10 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.76.2517.01.19.34.43, 4...20 мА, Trafag, 0...4 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.76.2517.01.17.34.43, 0...10 В, Trafag, 0...4 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.81.2517.01.19.34.43, 4...20 мА, Trafag, 0...40 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.81.2517.01.17.34.43, 0...10 В, Trafag, 0...40 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.84.2517.01.17.34.43, 0...10 В, Trafag, 0...400 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.86.2517.01.19.34.43, 4...20 мА, Trafag, 0...600 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.74.2517.01.19.34.43, 4...20 мА, Trafag, 0...250 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.75.2517.01.19.34.43, 4...20 мА, Trafag, 0...2,5 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.79.2517.01.17.34.43, 0...10 В, Trafag, 0...16 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.80.2517.01.19.34.43, 4...20 мА, Trafag, 0...25 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.82.2517.01.19.34.43, 4...20 мА, Trafag, 0...60 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.80.2517.01.17.34.43, 0...10 В, Trafag, 0...25 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.26.2517.01.19.34.43.01, 4...20 мА, Trafag, спец.диапазон, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.83.2517.01.19.34.43, 4...20 мА, Trafag, 0...100 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.75.2517.01.14.34.43, 0...5 В, Trafag, 0...2,5 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.23.2517.32.19.34.43, 4...20 мА, Trafag, 0...7 бар, -25...+125 °C, NPT 1/4" внешн., избыточное, ±0,5)
NAT (8251.23.2517.01.17.34.43, 0...10 В, Trafag, спец.диапазон, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.95.2517.01.19.34.43, 4...20 мА, Trafag, 0...800 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
NAT (8251.95.2517.01.19.34.43, 4...20 мА, Trafag, 0...800 бар, -25...+125 °C, G 1/4" внешн., избыточное, ±0,5)
