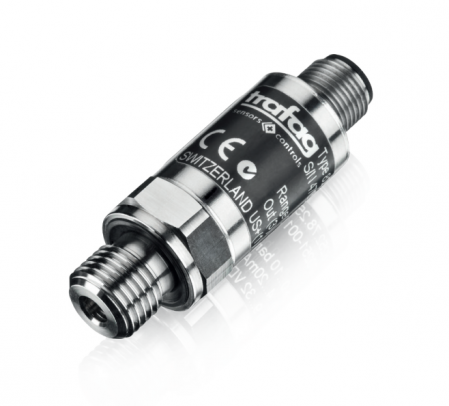

Преобразователь, датчик давления NAE с тонкослойным сенсором из стали предназначен для ответственных применений.
Подробности
Заказать
Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
от 0...2,5 до 0...600
Точность, ВПИ
—
±0,5%, ±0,3%
Производитель
—
Trafag
Температура процесса, °С
—
-40...125
Технологическое присоединение
—
1/4 NPT внеш., G1/4” male, seal: DIN 3869 (accessories 61/63/83), G1/4” male, with integrated damping Ø 0.5 mm, Seal: DIN 3869 (accessories 61/63/83)
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Промышленный стандарт
- Повышенная виброустойчивость
- Демпфер пульсации
- Стальная мембрана
- Компактное исполнение
- Термоустойчивость
- Сертификаты ABS, BV, DNV, GL, KRS, LRS, NKK, RINA
Применение
- Судостроение
- Двигателестроение
- Испытательные стенды
Документация
Фотогалерея
1/2
—
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
от 0...2,5 до 0...600
Точность, ВПИ
±0,5%, ±0,3%
Производитель
Trafag
Температура процесса, °С
-40...125
Технологическое присоединение
1/4 NPT внеш., G1/4” male, seal: DIN 3869 (accessories 61/63/83), G1/4” male, with integrated damping Ø 0.5 mm, Seal: DIN 3869 (accessories 61/63/83)
Степень защиты
IP65
Материал корпуса
Нержавеющая сталь
Тип прибора
Датчики давления
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное
Выходной сигнал
Аналоговый
Модификации
NAE (8255.75.2317.32.19.33.43, 4...20 мА, Trafag, 0...2,5 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...2,5 бар/8255.75.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0...10 В, Trafag, 0...4 бар, -40...+125 °C, 7/16-20UNF вн., избыточное, ±0,3)
Характеристики
:
Trafag/0...4 бар/0...10 В/7/16-20UNF вн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.77.2317.32.19.33.43, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...6 бар/8255.77.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.78.2317.32.19.33.43, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...10 бар/8255.78.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.79.2317.32.19.33.43, 4...20 мА, Trafag, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...16 бар/8255.79.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.80.231732.19.33.43, 4...20 мА, Trafag, 0...25 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...25 бар/8255.80.231732.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.81.2317.32.19.33.43, 4...20 мА, Trafag, 0...40 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...40 бар/8255.81.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0,5...4,5 В, Trafag, 0...60 бар, -40...+125 °C, NPT 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...60 бар/0,5...4,5 В/NPT 1/4" внешн./±0,15/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (4...20 мА, Trafag, 0...100 бар, -40...+125 °C, NPT 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...100 бар/4...20 мА/NPT 1/4" внешн./±0,15/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0,5...4,5 В, Trafag, 0...160 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...160 бар/0,5...4,5 В/G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0...10 В, Trafag, 0...250 бар, -40...+125 °C, NPT 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...250 бар/0...10 В/NPT 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0...10 В, Trafag, 0...400 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...400 бар/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (0...10 В, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...600 бар/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.76.2317.32.19.33.43, 4...20 мА, Trafag, 0...4 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...4 бар/8255.76.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.83.2317.32.19.33.43, 4...20 мА, Trafag, 0...100 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...100 бар/8255.83.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.74.2317.32.19.33.43, 4...20 мА, Trafag, 0...250 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...250 бар/8255.74.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.84.2317.32.19.33.43, 4...20 мА, Trafag, 0...400 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...400 бар/8255.84.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
NAE (8255.86.2317.32.19.33.43, 4...20 мА, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
Характеристики
:
Trafag/0...600 бар/8255.86.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Элемент каталога
:
6913
