Для специальных применений, требующих принимать во внимание засорение (пыль, крупные частицы и пр.) замерзание датчика, а также неустойчивость, абразивность, кристаллизацию измеряемой среды.
Подробности
Характеристики
Производитель
—
Trafag
Диапазон измерений, бар
—
от 1...10 до 10...100
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,4%
Выходные сигналы
—
4...20мA, 0,5...4,5В, 1...6В , 0...5В, 0...10В
Температура процесса, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Компактный датчик давления FPT с плоской фронтальной мембраной, пятикратным запасом прочности и экстремальной устойчивостью к ударам и абразивному износу предназначен для высокоточных измерений в широком температурном диапазоне.
Идеален там, где требуется датчик с максимально прочной и плоской мембраной без "мертвого пространства" (т.е. пространства, где может задерживаться измеряемая среда, наносящая вред самому датчику или гигиеничности). аналог датчика wika s 11, но обладающий большей долговечностью.
Преимущества
- Прочная фронтальная плоская мембрана с пятикратной толщиной без потери чувствительности
- Полностью сварная сенсорная технология
- Компактный размер
- Высокая точность 0.3% ВПИ
- Высокая стойкость к самым агрессивным средам: тяжелые жидкости, гетерогенные, кристаллические, абразивные и вязкие среды
- Превосходная долговременная стабильность
Применение
- Двигателестроение
- Машиностроение
- Гидравлика
- Технологии производства
- Водоочистка
- Пищевая промышленность
- Химическая промышленность
- Фармацевтическая промышленность
- Косметическая промышленность
Документация
Спецификация
1,3 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 1...10 до 10...100 |
| Диапазон температур | |
| Температура процесса, °С | -40...125 |
| Точность измерений | |
| Точность, %ВПИ | ±0,4% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 1...6В , 0...5В, 0...10В |
| Степень защиты | IP65 |
| Технологическое присоединение | G1/2" внеш. |
| Материал корпуса | Нержавеющая сталь |
| Сертификаты | |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Применение в отраслях | |
| Отрасли применения | общепромышленное применение |
Модификации
FPT (8235.83.2391.05.19.58.61, 4...20 мА, Trafag, 0...100 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.81.2391.05.19.58.61, 4...20 мА, Trafag, 0...40 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.80.2391.05.19.58.61, 4...20 мА, Trafag, 0...25 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.78.2391.05.19.58.61, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.77.2391.05.19.58.61, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.79.2391.05.19.58.61, 4...20 мА, Trafag, 0...16 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8297.76.2517.04.19.43.58, 4...20 мА, Trafag, 0...4 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.75.2391.05.19.58.61, 4...20 мА, Trafag, 0...2,5 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.71.2391.05.19.58.61, 4...20 мА, Trafag, 0...1 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.71.2391.05.19.61, 4...20 мА, 24 (9...30) VDC, Trafag, 0...1 бар, -40...+125 °C, G1/2" male, flush, избыточное, FPM FKM, ±0,4, DIN 43650)
FPT (8235.76.2391.05.19.58.61, 4...20 мА, Trafag, 0...4 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.76.2391.35.17.33, 0...10 В, Trafag, 0...4 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)
FPT (8235.75.2391.35.17.33, 0...10 В, 0..2,5 бар, G 1/2" вн., избыточное, M12x1, 5pol.)
FPT (8235.79.2391.35.14.33, 0...5 В, 0...16 бар, М 12, нерж. сталь, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.80.2391.35.14.33, 0...5 В, 0..25 бар, М 12, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.81.2391.35.14.33, 0...5 В, 0...40 бар, М 12, нерж. сталь, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.76.2391.05.19.61, 4...20 мА, нерж. сталь, 24 (9...30) VDC, Trafag, 0...4 бар, -40...+125 °C, G1/2" male, flush, избыточное, FPM FKM, ±0,4, DIN 43)
FPT (8235.78.2391.35.16.33.61, 1...6 В, Trafag, 0...10 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.80.2391.35.17.33.61, 0...10 В, Trafag, 0...25 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.27.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...10 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4, )
FPT (8235.81.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...40 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4, )
FPT (8235.83.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...100 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4,)
FPT (8235.80.2391.35.23.33.61, 0,5...4,5 В, Trafag, 0...25 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.79.2391.35.16.33.61, 1...6 В, Trafag, 0...16 бар, -40...+125 °C, G 1/2" внешняя, ±0,4, M12x1, 5pol.)
FPT (8235.76.2391.05.19.61, 4...20 мА, нерж. сталь, 24 (9...30) VDC, Trafag, 0...4 бар, -40...+125 °C, G1/2" male, flush, избыточное, FPM FKM, ±0,4, DIN 43)
FPT (8235.78.2391.35.16.33.61, 1...6 В, Trafag, 0...10 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.80.2391.35.17.33.61, 0...10 В, Trafag, 0...25 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.27.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...10 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4, )
FPT (8235.81.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...40 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4, )
FPT (8235.83.2391.35.17.33.61, 0...10 В, нерж. сталь, 24(15..30) VDC, Trafag, 0...100 бар, IP-67, -40...+125 °C, G 1/2" внешняя, избыточное, FPM FKM, ±0,4,)
FPT (8235.80.2391.35.23.33.61, 0,5...4,5 В, Trafag, 0...25 бар, -40...+125 °C, G 1/2" внешняя, избыточное, ±0,4, M12x1, 5pol.)
FPT (8235.79.2391.35.16.33.61, 1...6 В, Trafag, 0...16 бар, -40...+125 °C, G 1/2" внешняя, ±0,4, M12x1, 5pol.)
FPT (8235.75.2391.35.17.33, 0...10 В, 0..2,5 бар, G 1/2" вн., избыточное, M12x1, 5pol.)
FPT (8235.79.2391.35.14.33, 0...5 В, 0...16 бар, М 12, нерж. сталь, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.80.2391.35.14.33, 0...5 В, 0..25 бар, М 12, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.81.2391.35.14.33, 0...5 В, 0...40 бар, М 12, нерж. сталь, 10..30 V DC, Trafag, G 1/2" вн., избыточное, ±0,5)
FPT (8235.76.2391.35.17.33, 0...10 В, Trafag, 0...4 бар, -40...+125 °C, G 1/2" вн., избыточное, ±0,4)

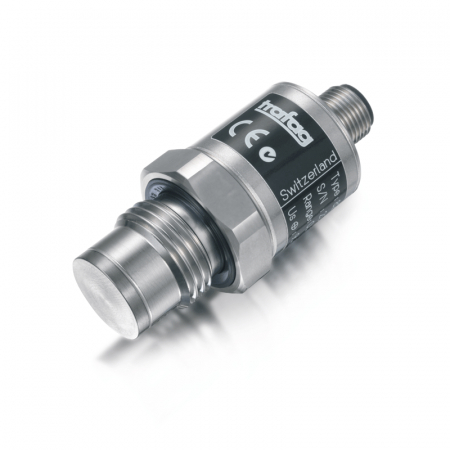

FPT 8235 датчик давления с плоской фронтальной мембраной
