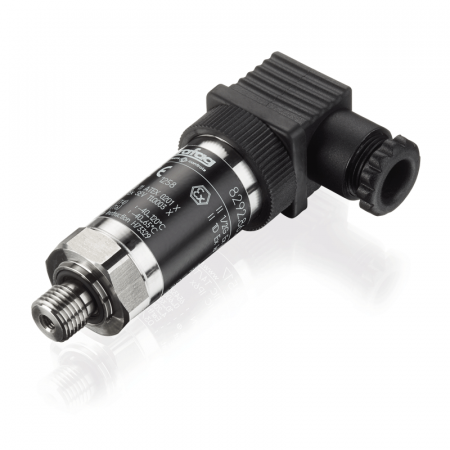

Технологии тонкослойного сенсора на стали преобразователя давления EXNT обеспечит надежное и точное измерение давления вшироком диапазоне температур.
Подробности
Характеристики
Производитель
—
Trafag
Диапазон измерений, бар
—
от 0...0,4 до 0...2000
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,5%, ±0,3%
Выходные сигналы
—
4...20мA
Температура процесса, °С
—
-40...120
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Искробезопасная конструкция сертифицирована для применения во взрывоопасных зонах 0, 1, 2 (газ), 20, 21, 22 (пыль) и шахтах.
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Широкий диапазон измерения (от 0...400 мбар до 0...2000 бар) Другие диапазоны под заказ
- Высокая стабильность
- Полностью сварная система сенсора на стали
- Совместимый с водородом сенсор (опция)
- ATEX and IECEx
Применение
- Во взрывоопасных зонах помещений и наружных установок и в подземных выработках шахт, рудников и их наземных строениях, а также в зонах, опасных по воспламенению горячей пыли.
Документация
Спецификация
2,7 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...0,4 до 0...2000 |
| Диапазон температур | |
| Температура процесса, °С | -40...120 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±0,3% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP65 |
| Технологическое присоединение | G1/4" внеш., G1/4" внутр., G1/2" внеш., G1/2” внеш. (Manometer) EN 837, M18x1.5 внеш. (Конический уплотнитель: 58°), R1/4” male, DIN2999 |
| Материал корпуса | нерж. cталь |
| Сертификаты | |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Применение в отраслях | |
| Отрасли | Судостроение и морское дело, Отрасли машиностроения, Химическая промышленность, Потенциально опасные зоны |
Модификации
EXNA (8852.78.Р515.04.19.58.Т4, 4...20mA, 0...10 бар, G 1/4" внешн., ±0,5%, L-разъем)
EXNT (8292.79.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...16 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.69.2617.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...0,4 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.70.2617.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...0,6 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.71.2617.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...1 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.75.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...2,5 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.76.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...4 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.77.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...6 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.78.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...10 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.80.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...25 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.81.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...40 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.832517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...100 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.74.2517.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...250 бар, -40...+120 °C, G 1/4" внешн., избыточное, ±0,5)
EXNT (8292.76.2521.05.19.58.92, 4...20 мА, искробезопасная цепь, Trafag, 0...4 бар, -40...+120 °C, G 1/2" вн., избыточное, ±0,5, DIN 43650)
EXNT (8292.89.2329.35.19.35, 4...20 мА, искробезопасная цепь, Trafag, 0...1200 бар, -40...+120 °C, M18x1.5 внешн., избыточное, ±0,3)
EXNT (8292.89.2329.35.19.35, 4...20 мА, искробезопасная цепь, Trafag, 0...1200 бар, -40...+120 °C, M18x1.5 внешн., избыточное, ±0,3)
