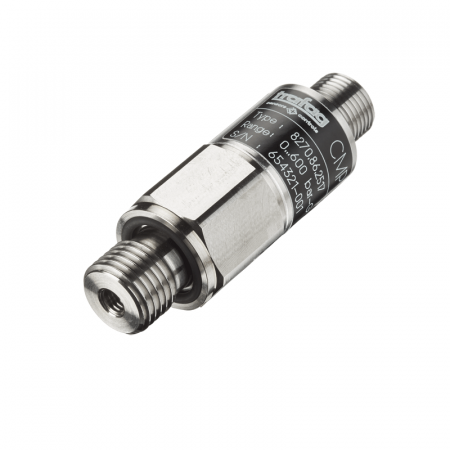

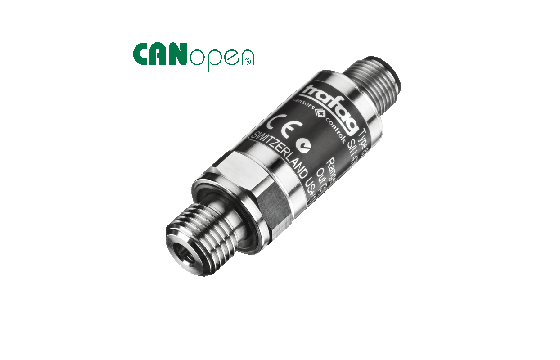

Миниатюрный датчик давления с CANOpen протоколом СМР разработан на основе тонкослойной технологии сварного сенсора швейцарской компанией Trafag
Подробности
Заказать
Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
от 0...1 до 0...600
Точность, ВПИ
—
±0,1%, ±0,15%, ±0,5%
Производитель
—
Trafag
Температура процесса, °С
—
-50 .. +135C
Технологическое присоединение
—
G1/4" внеш., 1/4 NPT внеш., 7/16-20UNF
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Данная технология обеспечивает высокую точность измерений и долговременную стабильность в экстремальных условиях.
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Миниатюрная конструкция
- Различные классы точности
- Сенсоры давления и температуры в одном корпусе
- Протокол CANopen DS301/DS404 CAN 2.0A/B
LSS) (DS 305 V2.0)
Применение
- Двигателестроение
- Гидравлика
- Железные дороги
- Гидравлика
- Технологии производства
- Испытательные стенды
Документация
Фотогалерея
1/3
—
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
от 0...1 до 0...600
Точность, ВПИ
±0,1%, ±0,15%, ±0,5%
Производитель
Trafag
Температура процесса, °С
-50 .. +135C
Технологическое присоединение
G1/4" внеш., 1/4 NPT внеш., 7/16-20UNF
Степень защиты
IP67
Материал корпуса
Нержавеющая сталь
Тип прибора
Датчики давления
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное
Отрасли применения
Испытательные стенды
Выходной сигнал
CANopen
Модификации
CMP (8270.70.2517.35.52.43, протокол CanOPEN, Trafag, 0...0,6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...0,6 бар/8270.70.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.80.2517.35.52.43., протокол CanOPEN, Trafag, 0...25 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...25 бар/8270.80.2517.35.52.43./протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.77.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...6 бар/8270.77.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.78.2517.35.52.43, протокол CanOPEN, Trafag, 0...10 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...10 бар/8270.78.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.79.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...16 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...16 бар/8270.79.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.80.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...25 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...25 бар/8270.80.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.81.2517.35.52.43, протокол CanOPEN, Trafag, 0...40 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...40 бар/8270.81.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.83.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...100 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...100 бар/8270.83.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.74.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...250 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...250 бар/8270.74.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.84.2117.35.52.43.48.01, протокол CanOPEN, Trafag, 0...400 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...400 бар/8270.84.2117.35.52.43.48.01/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (-, CanOPEN, 0...600 бар, M14x1.5 внешн., избыточное, ±0,5%)
Характеристики
:
0...600 бар/8235.71.2391.05.19.58.61/протокол CanOPEN/M14x1.5 внешн./±0,5/избыточное
Элемент каталога
:
7144
CMP (8270.74.2117.35.52.43, протокол CanOPEN, Trafag, 0...250 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...250 бар/8270.74.2117.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.74.2517.35.52.43, протокол CanOPEN, Trafag, 0...250 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...250 бар/8270.74.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.84.2517.35.52.43, протокол CanOPEN, Trafag, 0...400 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...400 бар/8270.84.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.70.2117.35.52.43, протокол CanOPEN, Trafag, 0...0,6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...0,6 бар/8270.70.2117.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.82.2117.35.52.43, протокол CanOPEN, Trafag, 0...60 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,15)
Характеристики
:
Trafag/0...60 бар/8270.82.2117.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,15/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.76.2517.35.52.43, протокол CanOPEN, Trafag, 0...4 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...4 бар/8270.76.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.77.2517.35.52.43, протокол CanOPEN, Trafag, 0...6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...6 бар/8270.77.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.79.2517.35.52.43, протокол CanOPEN, Trafag, 0...16 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...16 бар/8270.79.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.83.2517.35.52.43, протокол CanOPEN, Trafag, 0...100 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...100 бар/8270.83.2517.35.52.43/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.75.2517.35.53.33, протокол CanOPEN, Trafag, 0...2,5 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...2,5 бар/8270.75.2517.35.53.33/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.70.2517.35.52.33, протокол CanOPEN, Trafag, 0...0,6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...0,6 бар/8270.70.2517.35.52.33/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
CMP (8270.70.2517.35.52.33, протокол CanOPEN, Trafag, 0...0,6 бар, -50...+135 °C, G 1/4" внешн., избыточное, ±0,5)
Характеристики
:
Trafag/0...0,6 бар/8270.70.2517.35.52.33/протокол CanOPEN/G 1/4" внешн./±0,5/избыточное/-50...+135 °C
Элемент каталога
:
7144
