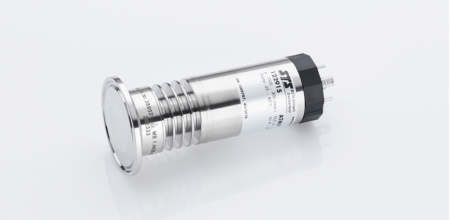

ATM/F фланцевый датчик давления c пьезорезистивным сенсором для гигиенических применений


Фланцевый преобразователь давления ATM/F с пьезорезистивным сенсором предназначен для гигиенических применений.

При рабочей температуре > 50 °С, использовать полиэтиленовый или тефлоновый кабель.

Преимущества

  • Типичные фланцевые присоединения (DIN-11851 для молочной промышленности)
  • Любые электрические присоединения
  • Возможна самостоятельная перенастройка "нулевой точки" и "диапазона"

Применение

  • Химическая промышленность
  • Фармацевтическая промышленность
  • Пищевая промышленность
  • Мониторинг окружающей среды

Технические характеристики

Производитель STS
Диапазон измерений, бар 0...100 мбар до 0...25 бар
Тип измеряемого давления избыточное/ абсолютное / избыточное с сепарацией
Точность, %ВПИ ±0,1%; ±0,5%; ±0,25%
Выходные сигналы 4...20мА /0...20мА /0...5В /0...10В / 4...20 мА с защитой от атмосферных разрядов
Температура окружающей среды, °С -25...85
Температура процесса, °С -25... 100
Температура рабочей среды, °С T4 (Ta: -25...85 °C) -25...85 °C с компенсацией (допустимая температура рабочей среды-25...100°C)
Степень защиты IP65
Технологическое соединение Binder 1 1/2", DN 25 / Binder 1", DN 25 / DIN фланец DN 25 / DIN фланец DN 40 / DIN-фланец DN 50 / Фланец DN 25 - DIN 11851 / Фланец DN 40 - DIN 11851 / Фланец DN 50 - DIN 11851 / Доступны другие виды соединений по требованию заказчика
Материал корпуса Нержавеющая сталь
Основная измеряемая величина давление
Электрическое соединение Binder 723, 5- штыревой, IP 67, съемный / Binder 723, 5-штыревой, IP 67 / DIN 43650, с металлической резьбовой частью, съемный / DIN 43650, съемный, IP 65 / Lumberg RSF4, 4-штыревой / MIL C26482, 10-6, IP 40
Материалы Cенсор: нержавеющая сталь (316L /1.4435) / Корпус: нержавеющая сталь (316L /1.4404) / Кабель: Полиуретан, тефлон, полиэтилен
Опция 1 Специальное заполнение маслом: AnderolFood (для пищевой промышленности) / Специальное заполнение маслом: AS100 (подходит при температуре раб. среды: -55…150 °С) / Специальное заполнение маслом: PAO4 (без силикона)
Опция 2 Электроника в гелевой упаковке: избыточное давление / Электроника в гелевой упаковке: абсолютное давление
Опция 3 Уплотнитель: Viton (Стандарт)
