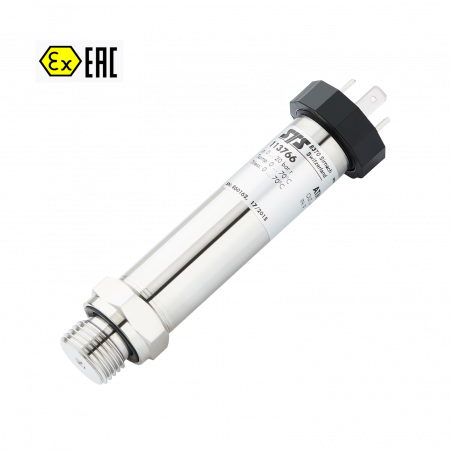

Преобразователь давления ATM/Ex в искробезопасном исполнении предназначен для измерения давления в широком температурном диапазоне.
Подробности
Заказать
Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
> 600 бар, от 100 мбар до 600 бар, от 50 мбар до 100 мбар, от 100 мбар до 1000 бар
Точность, ВПИ
—
±0,1%, ±0,5%, ±0,25%
Производитель
—
STS
Температура окружающей среды, °С
—
-25...85
Температура процесса, °С
—
-25...140
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
С перенастройкой нулевой точки и диапазона измерения, сертификатом ATEX / IECEx
Преимущества
- Диапазон измерений 100 мбар … 1000 бар
- Материалы: Нержавеющая сталь, Титан
- Пьезорезистивный сенсор
- Модульная структура датчика (любые технологические и электрические присоединения)
- Короткое время отклика
- Компактный и прочный корпус из нержавеющей стали
- Защита от короткого замыкания
- Сертификаты ATEX, GL, FM, CSA
Применение
- Технологический процесс
- Отопление, вентиляция и кондиционирование воздуха
- Пищевая промышленность
- Мобильная гидравлика
- Мониторинг окружающей среды
- Испытательные стенды
Документация
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
> 600 бар, от 100 мбар до 600 бар, от 50 мбар до 100 мбар, от 100 мбар до 1000 бар
Точность, ВПИ
±0,1%, ±0,5%, ±0,25%
Производитель
STS
Температура окружающей среды, °С
-25...85
Температура процесса, °С
-25...140
Технологическое присоединение
G1/4" внеш., G1/4" внутр., 1/2 NPT внеш., 1/4 NPT внеш.
Степень защиты
IP65
Технологическое соединение
1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, G 1/4 M, манометр EN 837, G 1/4, с плоской мембраной, Доступны другие виды соединений по требованию заказчика
Материалы
Нержавеющая сталь (316L / 1.4435), титан (класс 2), Нержавеющая сталь (316L / 1.4435), титан (класс 2), Уплотнители Viton (стандарт), EPDM, Kalrez, Кабель: полиуретан, тефлон
Электрическое соединение
Binder 723, 5- штыревой, IP 67, съемный, Binder 723, 5-штыревой, IP 67, DIN 43650, с металлической резьбовой частью, съемный, DIN 43650, съемный, IP 65, Lumberg RSF4, 4-штыревой, MIL C26482, 10-6, IP 40, Полиуретановый кабель, IP 67, черный, Полиэтиленовый кабель, IP 67, черный, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика
Тип прибора
Датчики давления
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное, абсолютное
Отрасли применения
Станки, машиностроение
Сертификат Ростехнадзора
есть
Выходной сигнал
Аналоговый
Опция 1
Вентиль, Специальное заполнение маслом: Anderol Food (для пищевой промышленности), Специальное заполнение маслом: Halocarbon (для кислородных установок), Специальное заполние маслом: AS 100, Специальное заполнение маслом: PAO4 (без силикона), Технологическое соединение без эластомера , Технологическое соединение сварное
Опция 3
Титановое исполнение, Уплотнитель: Viton (стандарт), Уплотнитель: EPDM, Уплотнитель: Kalrez (Промышленность), TD с мембраной 100 мм (для водородных применений, Pn > 25 бар)
Модификации
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...0,1 бар , -25...+55 °C, G 1/2" вн., абсолютное, ±0,5%)
Характеристики
:
STS/искробезопасная цепь/0...0,1 бар /1.8956.1505.1.3.U/4...20 мА/G 1/2" вн./±0,5/абсолютное/-25...+55 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...1 бар, -25...+55 °C, G 1/2" вн., абсолютное, ±0,5%)
Характеристики
:
STS/искробезопасная цепь/0...1 бар/1.8956.1505.1.3.U/4...20 мА/G 1/2" вн./±0,5/абсолютное/-25...+55 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...10 бар, -25...+55 °C, G 1/4" внешн., абсолютное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...10 бар/1.8956.1505.1.3.U/4...20 мА/G 1/4" внешн./±0,25/абсолютное/-25...+55 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...25 бар, -25...+55 °C, G 1/4" внутр., избыточное с сепарацией, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...25 бар/1.8956.1505.1.3.U/4...20 мА/G 1/4" внутр./±0,25/избыточное с сепарацией/-25...+55 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.10.13.01.05.01.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...10 бар, -25...+85 °C, G 1/2" вн., избыточное, ±0,5%)
Характеристики
:
STS/искробезопасная цепь/0...10 бар/331.1013.0105.01.U/4...20 мА/G 1/2" вн./±0,5/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, Титан, STS, 0...100 бар, -25...+85 °C, NPT 1/2" вн., избыточное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...100 бар/1.8956.1505.1.3.U/4...20 мА/NPT 1/2" вн./±0,25/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, Титан, STS, 0...400 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1%)
Характеристики
:
STS/искробезопасная цепь/0...400 бар/1.8956.1505.1.3.U/4...20 мА/NPT 1/4" внешн./±0,1/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6929
ATM/Ex (332.10.13.01.05.11.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...10 бар, -25...+85 °C, G 1/2" вн., абсолютное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...10 бар/332.10.13.01.05.11.U/4...20 мА/G 1/2" вн./±0,25/абсолютное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (1.8956.1505.1.3.U, 4...20 мА, искробезопасная цепь, Титан, STS, 0...1000 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1%)
Характеристики
:
STS/искробезопасная цепь/0...1000 бар/1.8956.1505.1.3.U/4...20 мА/NPT 1/4" внешн./±0,1/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6929
ATM/Ex (331.9911.0305.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, -0,4...0 бар, -25...+35 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/-0,4...0 бар/331.9911.0305.11U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-25...+35 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.9911.0305.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, -0,1...0 бар, -25...+35 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/-0,1...0 бар/331.9911.0305.11U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-25...+35 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.9911.0305.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, -0,4...0,4 бар, 0...+65 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/-0,4...0,4 бар/331.9911.0305.11U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/0...+65 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.9911.0305.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...1,6 бар, -25...+35 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...1,6 бар/331.9911.0305.11U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-25...+35 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.9911.03.05.12U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...12 бар, -20...+100 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...12 бар/331.9911.03.05.12U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-20...+100 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.0311.0305.12U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...15 бар, -20...+100 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...15 бар/331.0311.0305.12U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-20...+100 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.1011.0305.12 U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...10 бар, -20...+100 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...10 бар/331.1011.0305.12 U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-20...+100 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.0611.0305.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...1,6 бар, 0...+85 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...1,6 бар/331.0611.0305.11U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/0...+85 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.0311.0305.12U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...0,4 бар, -20...+100 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...0,4 бар/331.0311.0305.12U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/-20...+100 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.0114.1705.00, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,25%)
Характеристики
:
STS/искробезопасная цепь/0...1 бар/331.0114.1705.00/4...20 мА/G 1/2" внешняя/±0,25/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.0911.0105.01T, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...6 бар, -25...+85 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5%)
Характеристики
:
STS/искробезопасная цепь/0...6 бар/331.0911.0105.01T/Kalrez/4...20 мА/G 1/4" внешн./±0,5/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (331.00.13.01.05.2.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...0,1 бар , -25...+85 °C, G 1/2" вн., избыточное, ±0,5%)
Характеристики
:
STS/искробезопасная цепь/0...0,1 бар /331.00.13.01.05.2.U/4...20 мА/G 1/2" вн./±0,5/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (231.9911.0105.00 U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...150 мбар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,25%, BINDER 723)
Характеристики
:
STS/искробезопасная цепь/0...150 мбар/231.9911.0105.00 U/4...20 мА/BINDER 723/G 1/4" внешн./±0,25/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (333.1811.17.05.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...400 бар, -25...+35 °C, G 1/4" внешн., избыточное с сепарацией, ±0,25, кабел)
Характеристики
:
STS/искробезопасная цепь/0...400 бар/333.1811.17.05.11U/4...20 мА/кабельное 3 м/G 1/4" внешн./±0,25/избыточное с сепарацией/-25...+35 °C/нерж. сталь
Элемент каталога
:
6929
ATM/Ex (333.1811.17.05.11U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...400 бар, -25...+35 °C, G 1/4" внешн., избыточное с сепарацией, ±0,25, кабел)
Характеристики
:
STS/искробезопасная цепь/0...400 бар/333.1811.17.05.11U/4...20 мА/кабельное 3 м/G 1/4" внешн./±0,25/избыточное с сепарацией/-25...+35 °C/нерж. сталь
Элемент каталога
:
6929
