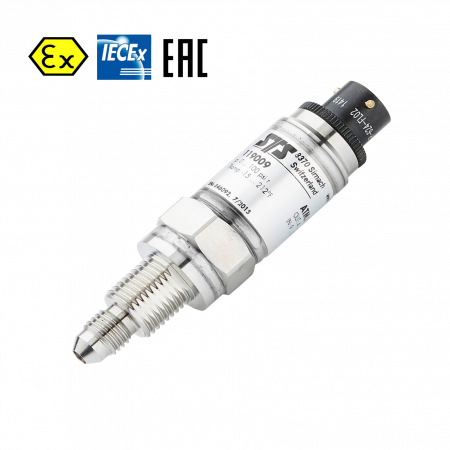

Преобразователь давления ATM.1ST/Ex в искробезопасном исполнении предназначен для высокоточного измерения давления в широком температурном диапазоне.
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, бар
—
от 0...100 мбар до 0...1000 бар
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное, вакуумметрическое
Точность, %ВПИ
—
±0,01%, ±0,05%, ±0,25%
Выходные сигналы
—
4...20мA
Температура окружающей среды, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Искробезопасная конструкция сертифицирована для применения во взрывоопасных зонах 0, 1, 2 (газ), 20, 21, 22 (пыль) и шахтах.
Преимущества
- Титановое исполнение
- Время отклика - 1мс
- Долговременная стабильность - 0,2%
- Сертификаты ТРТС
Применение
- Во взрывоопасных зонах помещений, наружных установок
- В подземных выработках шахт, рудников и их наземных строениях
- В зонах, опасных по воспламенению горячей пыли
Документация
Спецификация
5,5 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное, вакуумметрическое |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...100 мбар до 0...1000 бар |
| Диапазон температур | |
| Температура окружающей среды, °С | -40...125 |
| Температура процесса, °С | -40...150 |
| Точность измерений | |
| Точность, %ВПИ | ±0,01%, ±0,05%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP67 |
| Технологическое соединение | G 1/4, 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с каналом Ø 14 мм, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, G1/2 M Хастеллой C-276, Доступны другие виды соединений по требованию заказчика |
| Материал корпуса | Нерж.сталь, титан |
| Сертификат Ростехнадзора | есть |
| Область применения | Машиностроение |
| Опции | |
| Опция 1 | Дроссель, Специальное заполнение маслом: Anderol Food (для пищевой промышленности) , Специальное заполнение маслом: Halocarbon (для кислородных применений), Специальное заполнение маслом: AS100, Специальное заполнение маслом: PAO4 (без силикона) , Технологическое соединение без эластомера, Сварное технологическое соединение |
| Опция 3 | Активная компенсация, Титановое исполнение, Уплотнитель: Viton (стандарт), Уплотнитель: EPDM, Уплотнитель: Kalrez , TD с мембраной 100 мм (для водородных применений, Pn > 25 бар) |
| Сертификаты | |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19 |
| Применение в отраслях | |
| Отрасли применения | Гидрология и гидрогеология |
Модификации
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...0,5 бар, 0...+70 °C, G 1/2" вн., абсолютное, ±0,1)
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, Титан, STS, 0...2 бар, -25...+100 °C, G 1/4" внешн., избыточное, ±0,25)
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, Титан, STS, 0...100 бар, -25...+100 °C, G 1/4" внутр., избыточное с сепарацией, ±0,25)
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, Титан, STS, 0...600 бар, -40...+125 °C, NPT 1/2" вн., избыточное с сепарацией, ±0,05)
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...50 мбар, -40...+125 °C, NPT 1/2" вн., избыточное, ±0,05)
ATM.1ST/Ex (4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...1000 бар, 0...+70 °C, NPT 1/4" внешн., избыточное, ±0,1)
ATM.1ST/Ex (1.9913.0705.11.U, 4...20 мА, искробезопасная цепь, нерж. сталь, STS, 0...100 мбар, -25...+125 °C, G 1/2" вн., избыточное, ±0,25)
