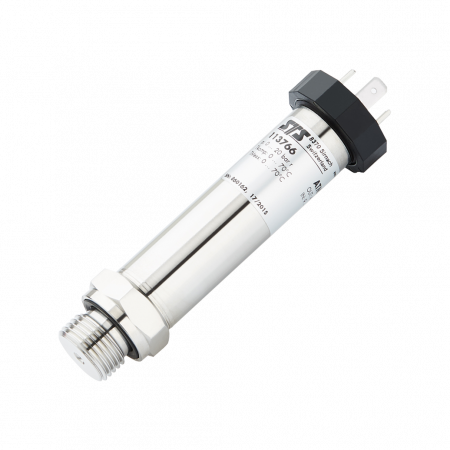

Преобразователь с настройкой нуля и диапазона давления
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, бар
—
от 0...100 мбар до 0...1000 бар
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное, вакуумметрическое
Точность, %ВПИ
—
±0,1%, ±0,5%, ±0,25%
Выходные сигналы
—
RS485 / ModBus, 4...20мA
Температура окружающей среды, °С
—
-25...85
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Пьезорезистивный кремниевым сенсор с высокой временной и температурной стабильностью и герметичный металлический корпус преобразователя ATM обеспечат высокоточные измерения избыточного и абсолютного давления в широком температурном диапазоне.
Преимущества
- Модульная структура датчика (любые технологические и электрические присоединения)
- Короткое время отклика
- Защита от короткого замыкания
- Калибровка во всех единицах давления
Применение
- Технологический процесс
- Отопление, вентиляция и кондиционирование воздуха
- Пищевая промышленность
- Мобильная гидравлика
- Мониторинг окружающей среды
Документация
Спецификация
3,5 мб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное, вакуумметрическое |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...100 мбар до 0...1000 бар |
| Диапазон температур | |
| Температура окружающей среды, °С | -25...85 |
| Температура процесса, °С | -40...150 |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,5%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | RS485 / ModBus, 4...20мA |
| Степень защиты | IP65 |
| Технологическое соединение | G 1/4, 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 M, G 1/4 M, манометр DIN 16288 |
| Материал корпуса | Нерж.сталь, титан |
| Материалы | Преобразователь: нержавеющая сталь 316 L, титан (класс 2), Корпус: нержавеющая сталь, Герметик: Витон стандрат, Кабель: полиуретан, фторэтиленпропилен, полиэтилен |
| Электрическое соединение | Binder 723, 5- штыревой, IP 67, съемный, Binder 723, 5-штыревой, IP 67, DIN 43650, с металлической резьбовой частью, съемный, DIN 43650, съемный, IP 65, Lumberg RSF4, 4-штыревой, MIL C26482, 10-6, IP 40, Полиуретановый кабель, IP 67, черный, Полиэтиленовый кабель, IP 67, черный, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика |
| Питание | 9...30VDC |
| Опции | |
| Опция 1 | Дроссельная заслонка, Специальная смазка Anderol Food (для применения в пищевой промышленности), Специальная смазка AS 100 (подходит при температуре -55 -150°C), Специальная смазка PAO4 (без силикона) |
| Опция 2 | Силикагель для электроники: избыточное давление, Силикагель: абсолютное давление |
| Применение в отраслях | |
| Отрасли применения | Станки, машиностроение |
Модификации
ATM (1.8956.1505.1.3.U, 0...5 В, нерж. сталь, STS, 0...0,1 бар , -40...+150 °C, G 1/2" вн., абсолютное, ±0,5)
ATM (232.0519.0147.21.U, 0...10 В, нерж. сталь, STS, 0...1 бар, -25...+85 °C, NPT 1/2" вн., абсолютное, ±0,1)
ATM (231.1211.0105.00 QTZ, 4...20 мА, масл. заполн. PAO4, нерж. сталь, STS, 0...25 бар, 0...+70 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5, DIN 43650)
ATM (233.1613.0105.00 U, 4...20 мА, нерж. сталь, STS, 0...160 бар, 0...+70 °C, G 1/2" внешняя, избыточное с сепарацией, ±0,5, DIN 43650)
ATM (1.8956.1505.1.3.U, 4...20 мА, нерж. сталь, STS, 0...25 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,25)
ATM (1.8956.1505.1.3.U, 4...20 мА, нерж. сталь, STS, 0...40 бар, -25...+85 °C, G 1/4" внутр., избыточное, ±0,25)
ATM (1.8956.1505.1.3.U, 4...20 мА, Титан, STS, 0...100 бар, -25...+85 °C, NPT 1/2" вн., избыточное, ±0,1)
ATM (1.8956.1505.1.3.U, 4...20 мА, Титан, STS, 0...400 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1)
ATM (233.17.11.0147.01.U, 0...10 В, нерж. сталь, STS, спец.диапазон, -25...+85 °C, G 1/4" внешн., избыточное с сепарацией, ±0,5%)
ATM (1.8956.1505.1.3.U, 0...10 В, Титан, STS, 0...1000 бар, -40...+150 °C, G 1/4" внешн., избыточное, ±0,1)
ATM (4...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25%)
ATM (23.1.хх.99.08.05.1.1.U, 4...20 мА, нерж. сталь, STS, 0...10 бар, -25...+85 °C, G1 M , избыточное, Viton, ±0,25, Lumberg RSF 5, 5 pins)
ATM (23.1.хх.99.08.05.0.1.U, 4...20 мА, нерж. сталь, STS, 0...60 бар, -25...+85 °C, G1 M , избыточное, Viton, ±0,5, Lumberg RSF 5, 5 pins)
ATM (231.4220.0346.11.CUX, 0...5 В, нерж. сталь, STS, 0...20 бар, -20...+85 °C, избыточное, ±0,25)
ATM (231.4220.0346.11.CU, 4...20 мА, нерж. сталь, STS, 0...1 бар, -25...+85 °C, абсолютное, ±0,1)
ATM (232.00.11.06.05.21U, 4...20 мА, нерж. сталь, STS, 0...0,1 бар , -25...+85 °C, избыточное, ±0,1)
ATM (231.9911.0105.11CU, 4...20 мА, нерж. сталь, STS, -0,4...0 бар, -25...+35 °C, NPT 1/4" внешн., избыточное, ±0,25, DIN 43650)
ATM (231.1211.0105.00 QTZ, 4...20 мА, масл. заполн. PAO4, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5, DIN 43650)
ATM (231.9911.0105.11CU, 4...20 мА, нерж. сталь, STS, -0,4...0,4 бар, 0...+65 °C, NPT 1/4" внешн., избыточное, ±0,25, DIN 43650)
ATM (231.9911.0105.11CU, 4...20 мА, нерж. сталь, STS, 0...1,6 бар, -25...+35 °C, NPT 1/4" внешн., избыточное, ±0,25, DIN 43650)
ATM (232.0011.0105.10.QTZ, 4...20 мА, масл. заполн. PAO4, нерж. сталь, STS, 0...0,1 бар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25, DIN 43650)
ATM (233.1613.0105.00 U, 4...20 мА, нерж. сталь, STS, 0...160 бар, 0...+70 °C, избыточное с сепарацией, ±0,5)
ATM (231.1111.0199.20 U, 0,05...10 В, нерж. сталь, STS, 0...16 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,1, DIN 43650 (навинч.))
ATM (231.9913.01.46.00.U, 0...5 В, нерж. сталь, STS, 0...-1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,5, DIN 43650)
ATM (231.9913.0100.00.U, 0...20 мА, нерж. сталь, STS, 0...-1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,5, DIN 43650)
ATM (23.1.18.13.01.05.0.0, 4...20 мА, нерж. сталь, STS, 0...400 бар, 0...+70 °C, G 1/2" внешняя, ±0,5, DIN 43650)
ATM (23.1.11.13.01.05.0.0, 4...20 мА, нерж. сталь, STS, 0...16 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,5)
ATM (231.3725.0105.00.GU, 4...20 мА, нерж. сталь, STS, -1...9 бар, 0...+70 °C, G 1/2" внешняя, избыточное, Viton, ±0,5, DIN 43650 (навинч.))
ATM (231.1211.0105.00 T, 4...20 мА, нерж. сталь, STS, 0...25 бар, 0...+70 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5, DIN 43650)
ATM (231.1011.0105.00 T, 4...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5, DIN 43650)
ATM (232.0011.0105.10.T, 4...20 мА, нерж. сталь, STS, 0...0,1 бар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25, DIN 43650)
ATM (233.1614.0105.01.U, 4...20 мА, STS, 0...160 бар, -25...+85 °C, G 1/2" внешняя, избыточное с сепарацией, ±0,5)
ATM (231.99.1301.05.10.U, 4...20 мА, нерж. сталь, STS, 0...1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,25, DIN 43650)
ATM (231.0515.1505.2.0.GU, 4...20 мА, нерж. сталь, STS, 0...11 бар, 0...+70 °C, избыточное, кабельное 2 м)
ATM (231.9911.0147.10U, 0...10 В, нерж. сталь, STS, 0...500 мбар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,25, DIN 43650)
ATM (232.1211.0105.00.T, 4...20 мА, нерж. сталь, STS, 0...25 бар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25, DIN 43650)
ATM (231.1011.0100.20 U, 0...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., избыточное, Kalrez, ±0,1, DIN 43650)
ATM (231.9998.01.05.00.U, 4...20 мА, нерж. сталь, STS, 0...1,6 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,5, DIN 43650)
ATM (231.3113.0100.00 U, 4...20 мА, нерж. сталь, STS, -1...0 бар, 0...+70 °C, G 1/2" внешняя, избыточное, Viton, ±0,5)
ATM (231.1011.0105.00 U, 4...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.1098.0105.00 U, 4...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.9913.0100.10.U, 0...20 мА, нерж. сталь, STS, 0...-1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,25, DIN 43650)
ATM (233.1614.0105.01.T, 4...20 мА, STS, 0...160 бар, -25...+85 °C, G 1/2" внешняя, избыточное с сепарацией)
ATM (233.1625.0105.00 U, 4...20 мА, STS, 0...160 бар, 0...+70 °C, G 1/2" внешняя, избыточное с сепарацией, ±0,5)
ATM (231.99.11.01.0506.T, 4...20 мА, нерж. сталь, STS, 0...35 бар, -25...+150 °C, G 1/4" внешн., избыточное, Kalrez, ±0,5, DIN 43650)
ATM (231.3411.01.05.0.03.UZ, 4...20 мА, Нефтешламы (oil sludge), нерж. сталь, STS, -1...1,5 бар, -40...+120 °C, G 1/4" внешн., избыточное, Viton, ±0,5, DIN)
ATM (231.0816.0105.01, 4...20 мА, нерж. сталь, STS, 0...4 бар, -25...+85 °C, избыточное, ±0,25)
ATM (231.0974.0105.10.U, 4...20 мА, STS, 0...6 бар, 0...+100 °C, G 1/2" O-Ring, избыточное, Viton, ±0,25, DIN 43650)
ATM (231.1074.0105.10.U, 4...20 мА, STS, 0...10 бар, 0...+100 °C, G 1/2" O-Ring, избыточное, Viton, ±0,25, DIN 43650)
ATM (232.05.11.01.05.10.U, 4...20 мА, нерж. сталь, STS, 0...1 бар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25)
ATM (231.9925.01.47.01.U, 0...10 В, нерж. сталь, STS, -1...0 бар, -25...+85 °C, избыточное, ±0,5)
ATM (233.1007.0105.02.U, 4...20 мА, нерж. сталь, STS, 0...10 бар, -20...+85 °C, избыточное с сепарацией, ±0,5)
ATM (231.0014.0105.06.U, 4...20 мА, нерж. сталь, STS, 0...100 мбар, -20...+100 °C, G 1/2" внешняя, избыточное, ±0,5)
ATM (231.0513.0105.00.U, 4...20 мА, нерж. сталь, STS, 0...1 бар, 0...+70 °C, G 1/2" внешняя, избыточное, ±0,5)
ATM (231.1011.0105.00.QTZ, 4...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, избыточное, ±0,5)
ATM (231.1014.0100.00.U, 0...20 мА, нерж. сталь, STS, 0...10 бар, 0...+70 °C, избыточное, ±0,5)
ATM (231.1098.0347.10.U, 0...10 В, нерж. сталь, STS, 0...10 бар, 0...+70 °C, избыточное, ±0,25)
ATM (231.1213.03.08.01.U.-1, 4...20 мА, нерж. сталь, STS, 0...25 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.1213.03.08.01.U.-2, 4...20 мА, нерж. сталь, STS, 0...16 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.1213.03.08.01.U.-3, 4...20 мА, нерж. сталь, STS, 0...10 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.1213.03.08.01.U.-4, 4...20 мА, нерж. сталь, STS, 0...6 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,5)
ATM (231.9911.0147.10.U., 0...10 В, нерж. сталь, STS, 0...0,5 бар, 0...+70 °C, G 1/4" внешн., избыточное, ±0,25)
ATM (231.9913.0143.00.U, 0...10 В, нерж. сталь, STS, 0...5 бар, -25...+100 °C, G 1/4" внешн., избыточное, ±0,25)
ATM (231.9915.1505.20.CG, 4...20 мА, нерж. сталь, STS, 0...1 бар, 0...+70 °C, избыточное, ±0,1)
ATM (231.9913.01.08.11.HU, 4...20 мА, нерж. сталь, STS, -1...1 бар, -25...+85 °C, избыточное, ±0,25)
ATM (231.9925.0147.01.U, 0...10 В, нерж. сталь, STS, -1...2 бар, -25...+85 °C, G 1/2" внешняя, избыточное, ±0,5)
ATM (231.9925.0147.01.U, 0...10 В, нерж. сталь, STS, 0...-1 бар, -25...+85 °C, G 1/2" внешняя, избыточное, ±0,5)
ATM (231.9928.0300.40.UXV, 0...20 мА, нерж. сталь, STS, 0...-1 бар, -25...+85 °C, избыточное, ±1)
ATM (231.9937.0146.20.U, 0...5 В, нерж. сталь, STS, -0,2...0,2 бар, 0...+70 °C, избыточное, ±0,1)
ATM (232.0511.0105.02.U, 4...20 мА, нерж. сталь, STS, 0...1 бар, -25...+85 °C, избыточное, ±0,5)
ATM (233.1315.0305.00.QU, 4...20 мА, нерж. сталь, STS, 0...40 бар, 0...+70 °C, избыточное с сепарацией, ±0,5)
ATM (233.1414.0105.10.U, 4...20 мА, нерж. сталь, STS, 0...60 бар, 0...+70 °C, избыточное с сепарацией, ±0,25)
ATM (233.1798.0347.10.U, 0...10 В, нерж. сталь, STS, 0...250 бар, 0...+70 °C, избыточное с сепарацией, ±0,25)
ATM (233.1998.0347.10.U, 0...10 В, нерж. сталь, STS, 0...600 бар, 0...+70 °C, избыточное с сепарацией, ±0,25)
ATM (233.9911.0346.22.JU, 0...5 В, нерж. сталь, STS, 0...20 бар, -25...+85 °C, избыточное с сепарацией, ±0,1)
ATM (231.хх15.0705.06 U, 4...20 мА, нерж. сталь, STS, 0...250 мбар, G1/2" male, flush, избыточное, Kalrez, ±0,5)
ATM (231.xx.00.01.05.00.U VART 298-1, 4...20 мА, нерж. сталь, STS, 0...700 бар, 0...+70 °C, G1/4 F, ±0,5, DIN 43650)
ATM (0...10 В, -0,4..0 бар, нерж. сталь, 24 (9...30) VDC, G 1/4" внешн., избыточное, ±0,5, M12x1, 4 pol., connector)
ATM (0...10 В, -0,4..0 бар, нерж. сталь, 24 (9...30) VDC, G 1/4" внешн., избыточное, ±0,5, M12x1, 4 pol., connector)
ATM (233.1998.0347.10.U, 0...10 В, нерж. сталь, STS, 0...600 бар, 0...+70 °C, избыточное с сепарацией, ±0,25)
ATM (233.9911.0346.22.JU, 0...5 В, нерж. сталь, STS, 0...20 бар, -25...+85 °C, избыточное с сепарацией, ±0,1)
ATM (231.хх15.0705.06 U, 4...20 мА, нерж. сталь, STS, 0...250 мбар, G1/2" male, flush, избыточное, Kalrez, ±0,5)
ATM (231.xx.00.01.05.00.U VART 298-1, 4...20 мА, нерж. сталь, STS, 0...700 бар, 0...+70 °C, G1/4 F, ±0,5, DIN 43650)
