Высокоточный преобразователь (датчик) уровня с пьезорезистивным сенсором ATM.1ST/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,1%, ±0,25%
Выходные сигналы
—
4...20мA, 0...5В, 0...10В
Температура окружающей среды, °С
—
-5...80, -5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80)
Все характеристики
Документация
Характеристики
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80, -5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80) |
| Температура процесса, °С | -5...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0...5В, 0...10В |
| Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, с плоской мембраной, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 M, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM, Доступны другие виды соединений по требованию заказчика |
| Материал корпуса | Нерж.сталь, титан |
| Тип мембраны | закрытая |
| Материалы | Сенсор: нержавеющая сталь (316L/1.4435), Опции: Титан (класс 2) Хастеллой C-276 |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, ПВХ кабель, синий, IP 68, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный |
| Опции | |
| Опция 1 | Специальное заполнение маслом: Anderol Food (пищевое применение) |
| Опция 2 | Электроника упакована в гель: избыточное давление, Электроника упакована в гель: абсолютное давление |
| Опция 3 | Балластный вес 1.4435 (рис. 8, 9, 10), Исполнение из титана (без балластного веса), Уплотнение: FKM (стандарт), Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Уплотнение: NBR, Фильтрующий элемент влажности для исполнений с манометром (для PUR и только кабель PE) |
| Сертификаты | |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Применение в отраслях | |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Гидрология, Гидрогеология |
Модификации
ATM.1ST/N (4...20 мА, 24 мм, PUR, нерж. сталь, STS, 0...0,5 м.в.с., -5..+50 °C, избыточное, погружной, ±0,25)
ATM.1ST/N (0...5 В, 24 мм, PUR, нерж. сталь, STS, 0...1 м.в.с., -5..+50 °C, абсолютное, погружной, ±0,25)
ATM.1ST/N (4...20 мА, 24 мм, PUR, нерж. сталь, STS, 0...10 м.в.с., -5..+50 °C, избыточное, погружной, ±0,05)
ATM.1ST/N (4...20 мА, 24 мм, PUR, Титан, STS, 0...8 м.в.с., -5..+50 °C, избыточное, врезной, ±0,05)
ATM.1ST/N (0...10 В, 24 мм, PUR, Титан, STS, 0...100 м.в.с., -5...+80 °C, абсолютное, врезной, ±0,05)
ATM.1ST/N (0...10 В, 24 мм, PUR, Титан, STS, 0...250 м.в.с., -5...+80 °C, абсолютное, врезной, ±0,1)
ATM.1ST/N (3.9913.2405.10.U, 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...60 м.в.с., -5...+50 °C, избыточное с сепарацией, погружной, ±0,25)
ATM.1ST/N (3.9913.2405.10.U, 4...20 мА, 24 мм, L кабеля 25 м, PUR, нерж. сталь, STS, 0...60 м.в.с., -5...+50 °C, избыточное с сепарацией, погружной, ±0,25)
ATM.1ST/N (1.9459.15.05.24.U, 4...20 мА, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...40 м.в.с., -5...+50 °C, избыточное, погружной, ±0,1)
ATM.1ST/N (1.9913.1505.14.UK, 4...20 мА, 24 мм, L кабеля 10 м, PUR, Титан, STS, 0...3,5 м.в.с, -5...+50 °C, избыточное, погружной, ±0,25)
ATM.1ST/N (1.99.56.15.05.04.U, 4...20 мА, 24 мм, L кабеля 5 м, PUR, нерж. сталь, STS, 0...1 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.1ST/N (1.9956.9905.14.U, 4...20 мА, 24 мм, L кабеля 8 м, PUR, нерж. сталь, STS, 0...4 м.в.с, -5...+50 °C, избыточное, погружной, ±0,25)

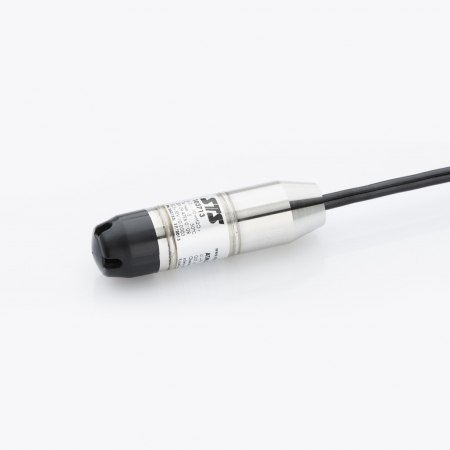

ATM.1ST/N датчик уровня для режимных наблюдений за подземными и поверхностными водами
