Характеристики
Производитель
—
Trafag
Диапазон измерений, бар
—
от 0...2,5 до 0...600
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное
Точность, %ВПИ
—
±0,5%
Выходные сигналы
—
4...20мA
Температура окружающей среды, °С
—
-40...125
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация

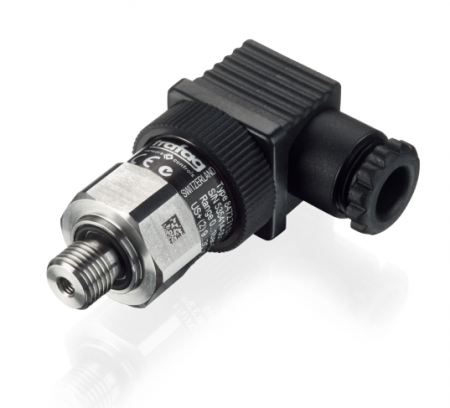

Превосходная долговременная стабильность, основанная на ведущей технологии тонкослойных сенсоров на стали, и предохранение от скачков давления делают EPI идеальным решением для ответственных промышленных применений.
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Компактная конструкция
- Высокая виброустойчивость
- Термостойкость
- Разные классы точности
- Полностью сварная сенсорная система без дополнительных уплотнений
Применение
- Станкостроение
- Гидравлика
- Отопление, вентиляция и кондиционирование воздуха
- Холодильное оборудование
- Технологии производства
- Водоочистка
Документация
Спецификация
602,8 кб
Характеристики
| Тип прибора | Датчики давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное |
| Основная измеряемая величина | давление |
| Диапазон измерений | |
| Диапазон измерений, бар | от 0...2,5 до 0...600 |
| Диапазон температур | |
| Температура окружающей среды, °С | -40...125 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP65 |
| Технологическое присоединение | G1/4" внеш., 1/4 NPT внеш., R1/4” male, DIN2999 |
| Материал корпуса | Нержавеющая сталь |
| Сертификаты | |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Применение в отраслях | |
| Отрасли применения | Двигатели |
Модификации
EPI (8297.82.2517.04.19.43.58, 4...20 мА, Trafag, 0...60 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.76.2517.04.19.43.58, 4...20 мА, Trafag, 0...4 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,3)
EPI (8297.77.2517.04.19.43.58, 4...20 мА, Trafag, 0...6 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.80.2517.04.19.43.58, 4...20 мА, Trafag, 0...25 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.81.2517.04.19.43.58, 4...20 мА, Trafag, 0...40 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.79.2517.04.19.43.58, 4...20 мА, Trafag, 0...16 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.83.2517.04.19.43.58, 4...20 мА, Trafag, 0...100 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.86.2517.04.19.43.58, 4...20 мА, Trafag, 0...600 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.84.2517.04.19.43.58, 4...20 мА, Trafag, 0...400 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.78.2517.04.19.43.58, 4...20 мА, Trafag, 0...10 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.xx.2517.04.19.43.58, 4...20 мА, Trafag, 0...5 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.xx.2517.04.19.43.58, 4...20 мА, Trafag, 0...15 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
EPI (8297.74.2517.04.19.43.58, 4...20 мА, Trafag, 0...250 бар, -40...+125 °C, G 1/4" внешн., избыточное, ±0,5)
