Информация о силе и направлении ветра отображается на большой графической панели центрального устройства управления, поступает в виде СМС на предварительно указанные номера телефонов, а также выводится на экраны компьютеров удаленных рабочих мест персонала (до 10-ти). Это оборудование удобно применять везде, где скорость ветра имеет критичное значение: при работе крановой техники, на промышленных предприятиях, в портах, аэропортах и грузовых терминалах, в системах вентиляции шахт и рудников. Комплексное решение поможет метеорологическим службам и МЧС своевременно реагировать на изменения погоды и оповещать население. Кроме того, надежная система определения скорости ветра пригодится в парках ветрогенераторов, где даже несущественная разница в скорости движения воздушных масс влияет на рентабельность проекта.
ПРЕИМУЩЕСТВА
- Получение данных в режиме реального времени
- Простой принцип работы системы
- Интернет-подключение комплекса к сети, которая может включать до 10 компьютеров
- Аварийное оповещение - световая индикация и громкая звуковая система. Превышение силы ветра не останется незамеченным
- СМС-оповещение специалистов при достижении параметров уставки
- Возможность самостоятельного подключения устройства пользователем
Техническое решение

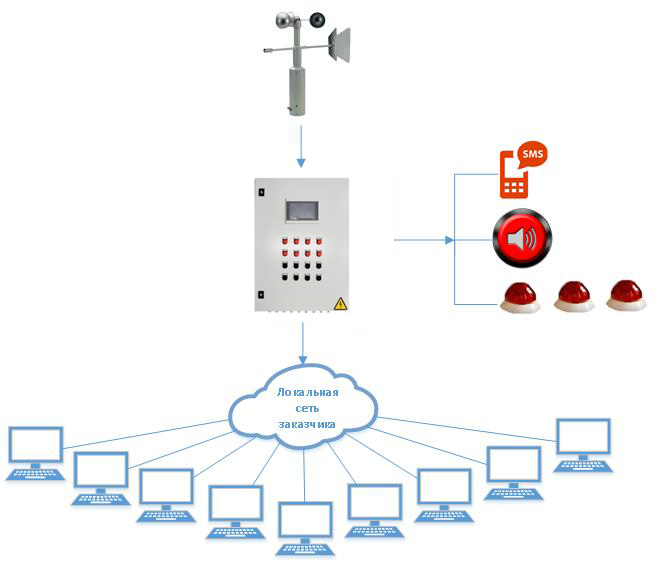

Система состоит из датчика скорости и направления ветра (или анеморумбометра), устройства управления и свето-звуковых извещателей. Информация о силе и направлении ветра отображается на большой графической панели, а также на экранах компьютеров удаленных рабочих местах (до 10). Комплекс имеет выход в интернет. Анемометр измеряет значения скорости ветра в заданной точке. При достижении параметров уставки включается аварийное оповещение - световая индикация и громкая звуковая сирена, одновременно специалистам отправляются СМС.
Основные компоненты
- Датчик скорости и направления ветра (анеморумбометр)
- Центральное устройство управления и архивирования
Система предназначена для отображения, управления и архивирования
- До 64 входных аналоговых сигналов
- До 64 выходных аналоговых сигналов
- До 64 входных дискретных сигналов
- До 64 выходных дискретных сигналов
- Порты RS485, RS232, Ethernet.
- СМС сообщения
Аналоговые входные сигналы
- унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
Предел основной приведенной погрешности
- унифицированные сигналы ±0,25 %
- термосопротивления ±0,25 %
- термопары ±0,5 %
- сопротивление±0,25 %/
Аналоговые выводы
- 0…20 мА
- 4…20 мА
- 0…1 В
- 0…10 В
Дискретные входные сигналы
- Тип входов контактный датчик (требует внешнего питания =24 В )
Дискретные выходные сигналы
- Максимальный ток, коммутируемый контактами реле, не более 3 А
- Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более 10 мс
Цифровые входы
- RS-485 (2 порта)
- RS-232 (2 порта)
- Ethernet (1 порт)
- OWEN CLOUD
Функциональные возможности
- Управление технологическим процессом
- Сенсорный экран 7 или 10 дюймов
- Отображение данных на исторических трендах
- Архивация на USB FLASH
- Контроль физической величины (давления, влажности, уровня и т. п.)
- Комплектация датчиками с необходимой длиной кабеля
- Диагностика состояния подключенных аналоговых датчиков
- Возможность передачи данных через OWEN CLOUD на OPC сервер и далее в SCADA систему.
Световые и звуковые индикаторы на лицевой панели щита
- Индикация режимов работы
- Индикация срабатывания тревог
СМС оповещение
- Отправка СМС по событию (требуется СИМ карта)
Производитель | МераПрибор |
Общие характеристики | |
Количество каналов | До 64 входных аналоговых сигналов, До 64 выходных аналоговых сигналов, До 64 входных дискретных сигналов, До 64 выходных дискретных сигналов |
Сертификаты | |
Сертификат | Свидетельство об утверждении типа средств измерений OC.C.28.001.A №72198 |
Совместимые приборы | |
Совместимые приборы (опции) | Анеморумбометр МПВ ФЗ-116 |
