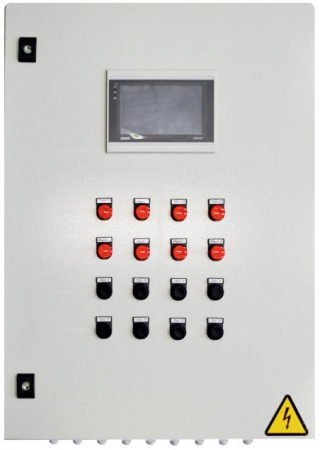

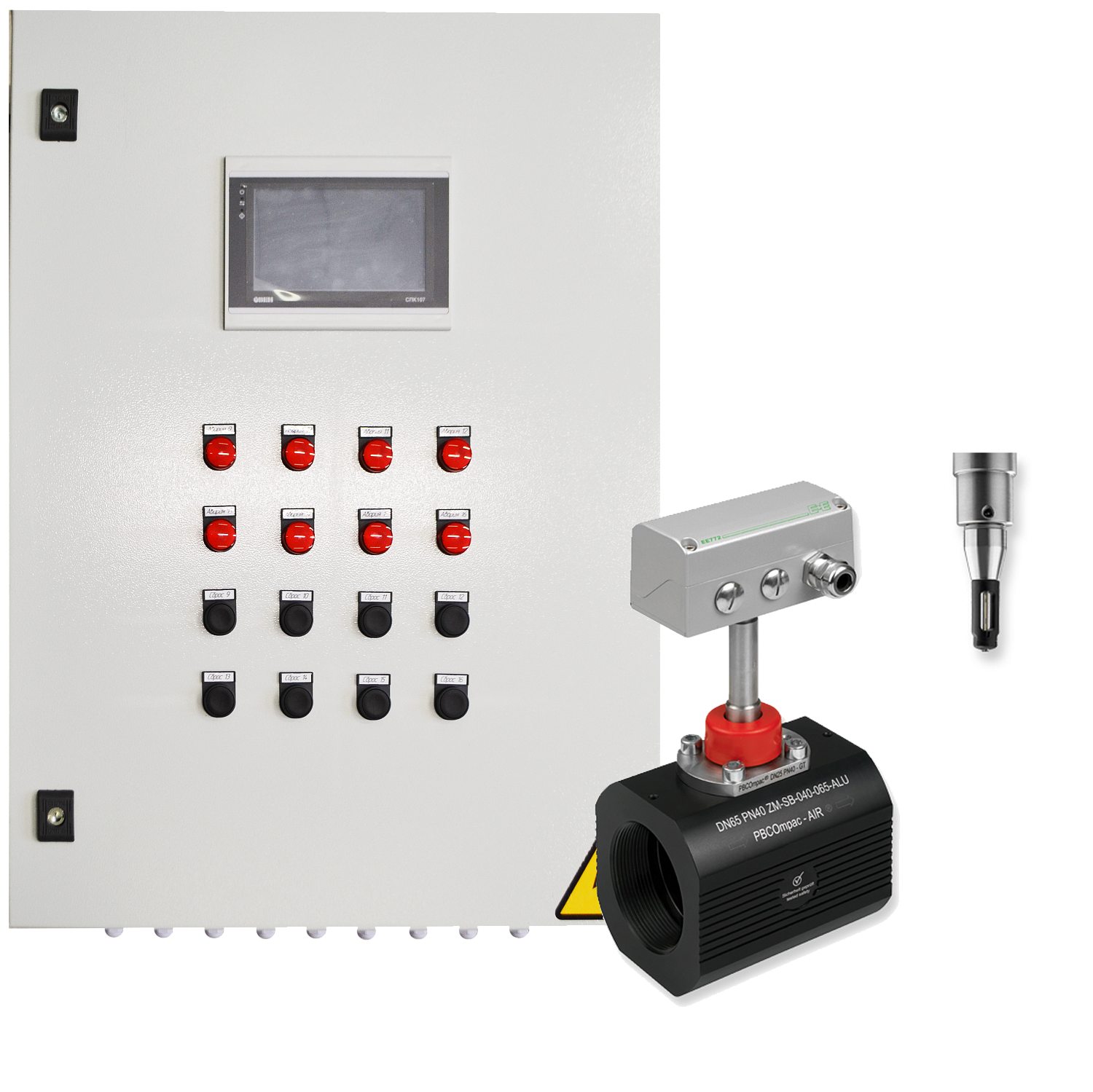

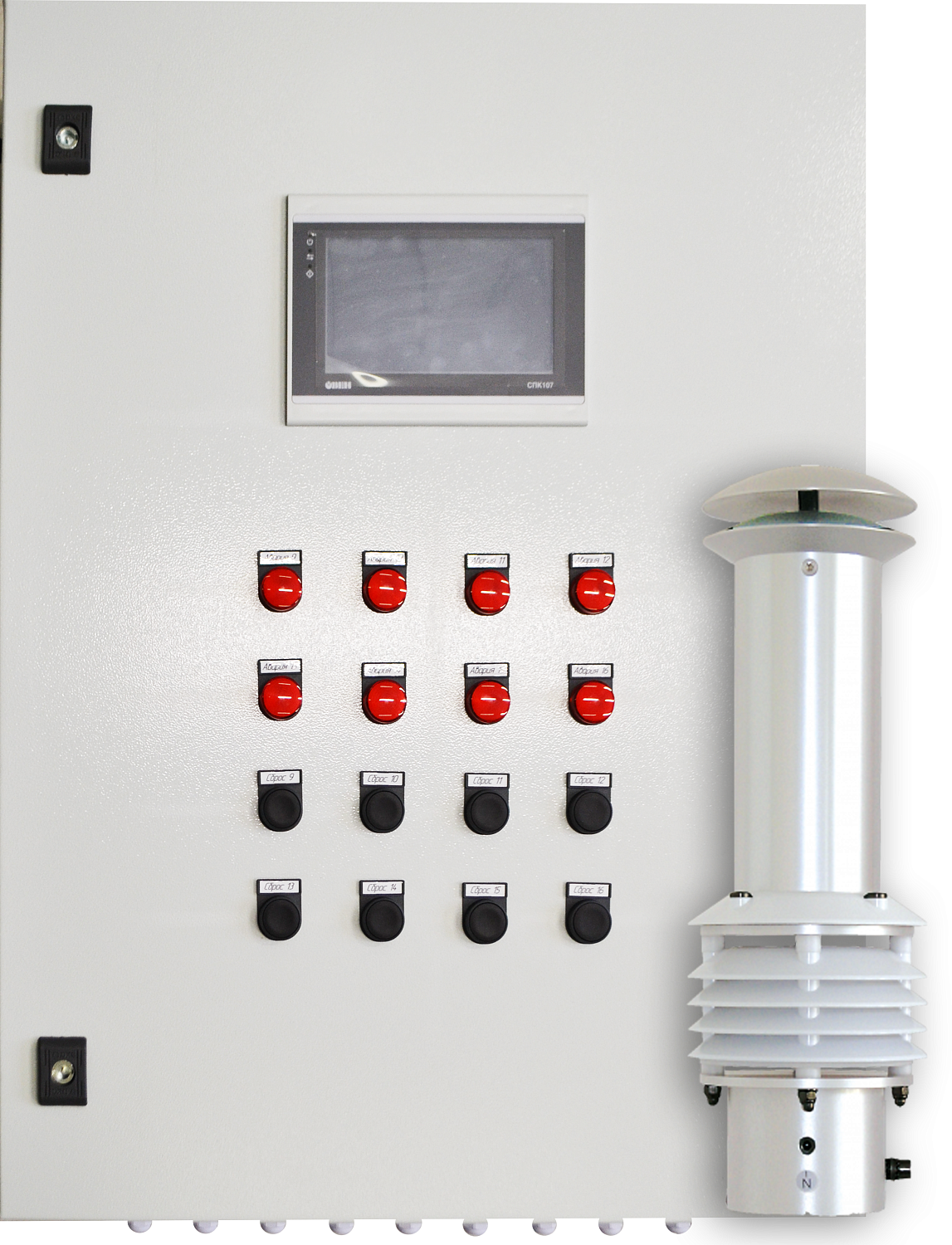

Система визуализации и управления на базе сенсорного панельного контроллера МП-15


Система управления и визуализации на базе сенсорного панельного контроллера, предназначена для управления техпроцессом, отображения и архивирования данных. Возможна передача данных через OWEN CLOUD на OPC сервер и далее в SCADA систему, а также отсылка СМС сообщений по сигналам тревоги с оповещениями.

Система предназначена для отображения, управления и архивирования
  • До 64 входных аналоговых сигналов
  • До 64 выходных аналоговых сигналов
  • До 64 входных дискретных сигналов
  • До 64 выходных дискретных сигналов
  • Порты RS485, RS232, Ethernet.
  • СМС сообщения
Аналоговые входные сигналы
  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм
Предел основной приведенной погрешности
  • унифицированные сигналы ±0,25 %
  • термосопротивления ±0,25 %
  • термопары ±0,5 %
  • сопротивление±0,25 %/
Аналоговые выводы
  • 0…20 мА
  • 4…20 мА
  • 0…1 В
  • 0…10 В
Дискретные входные сигналы
  • Тип входов контактный датчик (требует внешнего питания =24 В )
Дискретные выходные сигналы
  • Максимальный ток, коммутируемый контактами реле, не более 3 А
  • Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более 10 мс
Цифровые входы
  • RS-485 (2 порта)
  • RS-232 (2 порта)
  • Ethernet (1 порт)
  • OWEN CLOUD
Функциональные возможности
  • Управление технологическим процессом
  • Сенсорный экран 7 или 10 дюймов
  • Отображение данных на исторических трендах
  • Архивация на USB FLASH
  • Контроль физической величины (давления, влажности, уровня и т. п.)
  • Комплектация датчиками с необходимой длиной кабеля
  • Диагностика состояния подключенных аналоговых датчиков
  • Возможность передачи данных через OWEN CLOUD на OPC сервер и далее в SCADA систему.
Световые и звуковые индикаторы на лицевой панели щита
  • Индикация режимов работы
  • Индикация срабатывания тревог
СМС оповещение
  • Отправка СМС по событию (требуется СИМ карта)

Схема подключения

Мп15

Технические характеристики

Производитель МераПрибор
Точность, %ВПИ ±0,25%
Выходные сигналы 4...20mA/RS485
Степень защиты IP54
Рабочая температура, С° 0...+50
Материал корпуса Нержавеющая сталь
Материалы Стальной щит
Дата-логгер USB 32 Gb
Питающее напряжение 220 VAC
Размеры 400х400х200мм
Время отклика 0,6сек.
Дополнено дискретный выход, перекидной контакт
Количество измеряемых каналов аналоговых входов 64 / аналоговых выходов 64 / дискретных входов 64 / дискретных выходов 64
Другие характеристики Межповерочный интервал 3 года / дисплей 7" / 10"
