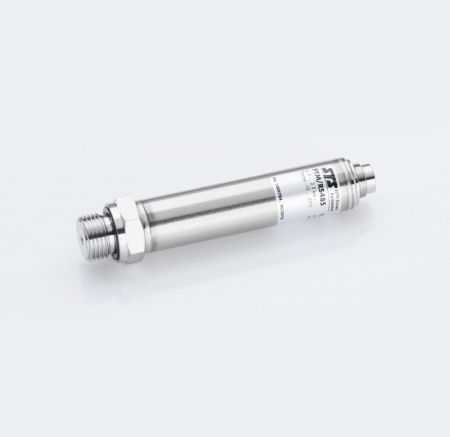

Преобразователь давления PTM/RS485 с пьезорезистивным сенсором предназначен для измерения давления в широком температурном диапазоне
Подробности
Заказать
Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
от 0...100 мбар до 0...1000 бар
Точность, ВПИ
—
±0,1%, ±0,25%
Производитель
—
STS
Температура процесса, °С
—
-25...+85С
Степень защиты
—
IP65
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация
Преимущества
- Цифровой и аналоговый выходные сигналы
- Модульная структура датчика (любые технологические и электрические присоединения
- Регулируемый диапазон давления 1:4 от -5 до +105%.
- Возможно измерение температуры
- Возможно исполнение в различных материалах
- Возможно исполнение с защитой от короткого замыкания
Применение
- Технологический процесс
- Отопление, вентиляция и кондиционирование воздуха
- Пищевая промышленность
- Мобильная гидравлика
- Мониторинг окружающей среды
Документация
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
от 0...100 мбар до 0...1000 бар
Точность, ВПИ
±0,1%, ±0,25%
Производитель
STS
Температура процесса, °С
-25...+85С
Степень защиты
IP65
Технологическое соединение
1/2 NPT M, 1/4 NPT M, G 1/2 A Хастеллой C-276, G 1/2 M, G 1/2 M, манометр. DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, G 1/4, с плоской мембраной
Материал корпуса
Нержавеющая сталь
Измерение температуры
да
Материалы
преобразователь: нержавеющая сталь (316L/ 1.4435), титан (класс 2), корпус: нержавеющая сталь (316L/ 1.1404), титан (класс 2), герметик: Витон (стандарт), этилен-пропиленовый каучук, перфторэластомер, акрилонитрил-бутадиен-каучук, кабель: полеуретан, фторэтиленпропилен, полиэтилен
Тип прибора
Датчики давления
Температура рабочей среды, °С
-25...100
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное, абсолютное
Доп. функционал
измерение температуры
Отрасли применения
Технология процессов
Выходной сигнал
RS485 / ModBus, Аналоговый
Модификации
PTM/RS485 (432.0011.0362.11.U, 4...20 мА и протокол Modbus RTU, нерж. сталь, 9..30 VDC, STS, 0...0,1 бар , IP-67, -25...+85 °C, G 1/4" внутр., абсолютное, Viton,)
Характеристики
:
IP-67/STS/9..30 VDC/RS485/432.0011.0362.11.U/0...0,1 бар /Viton/4...20 мА и протокол Modbus RTU/BINDER 723/G 1/4" внутр./±0,25/абсолютное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...250 мбар, 0...+70 °C, G 1/4" внутр., абсолютное, ±0,25, RS485)
Характеристики
:
STS/RS485/0...250 мбар/G 1/4" внутр./±0,25/абсолютное/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...400 мбар, 0...+70 °C, G 1/4" внешн., абсолютное, ±0,25, RS485)
Характеристики
:
STS/RS485/0...400 мбар/G 1/4" внешн./±0,25/абсолютное/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...600 мбар, 0...+70 °C, G 1/2" вн., абсолютное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...600 мбар/G 1/2" вн./±0,1/абсолютное/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...1 бар, 0...+70 °C, G 1/2" вн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...1 бар/G 1/2" вн./±0,1/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (Титан, STS, 0...2,5 бар, -25...+85 °C, NPT 1/4" внешн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...2,5 бар/NPT 1/4" внешн./±0,1/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6923
PTM/RS485 (Титан, STS, 0...4 бар, -25...+85 °C, NPT 1/2" вн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...4 бар/NPT 1/2" вн./±0,1/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6923
PTM/RS485 (Титан, STS, 0...6 бар, -25...+85 °C, NPT 1/4" внешн., избыточное с сепарацией, ±0,1, RS485)
Характеристики
:
STS/RS485/0...6 бар/NPT 1/4" внешн./±0,1/избыточное с сепарацией/-25...+85 °C/Титан
Элемент каталога
:
6923
PTM/RS485 (Титан, STS, 0...10 бар, -25...+85 °C, NPT 1/4" внешн., избыточное с сепарацией, ±0,1, RS485)
Характеристики
:
STS/RS485/0...10 бар/NPT 1/4" внешн./±0,1/избыточное с сепарацией/-25...+85 °C/Титан
Элемент каталога
:
6923
PTM/RS485 (Титан, STS, 0...25 бар, -25...+85 °C, G 1/4" внутр., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...25 бар/G 1/4" внутр./±0,1/избыточное/-25...+85 °C/Титан
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...40 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...40 бар/G 1/4" внешн./±0,1/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...60 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...60 бар/G 1/4" внешн./±0,1/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...100 бар, -25...+85 °C, G 1/2" вн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...100 бар/G 1/2" вн./±0,1/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...250 бар, 0...+70 °C, G 1/2" вн., избыточное с сепарацией, ±0,1, RS485)
Характеристики
:
STS/RS485/0...250 бар/G 1/2" вн./±0,1/избыточное с сепарацией/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...600 бар, 0...+70 °C, NPT 1/4" внешн., избыточное с сепарацией, ±0,1, RS485)
Характеристики
:
STS/RS485/0...600 бар/NPT 1/4" внешн./±0,1/избыточное с сепарацией/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...1000 бар, 0...+70 °C, NPT 1/2" вн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...1000 бар/NPT 1/2" вн./±0,1/избыточное/0...+70 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...6 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...6 бар/G 1/4" внешн./±0,1/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
PTM/RS485 (нерж. сталь, STS, 0...6 бар, -25...+85 °C, G 1/4" внешн., избыточное, ±0,1, RS485)
Характеристики
:
STS/RS485/0...6 бар/G 1/4" внешн./±0,1/избыточное/-25...+85 °C/нерж. сталь
Элемент каталога
:
6923
