Характеристики
Измеряемый параметр
—
Давление
Диапазон измерений, бар
—
от 0...2,5 до 0...400
Точность, ВПИ
—
±0,5%, ±0,3%
Производитель
—
Trafag
Температура процесса, °С
—
-40...100
Технологическое присоединение
—
G1/4" внутр., G1/8” male DIN3852-E, seal: accessory 61, M10x1 male, DIN EN ISO 6149-2, seal: accessory 61
Все характеристики
Высокая надежность и точность
Длительный срок службы
Широкий диапазон измерений
Информация

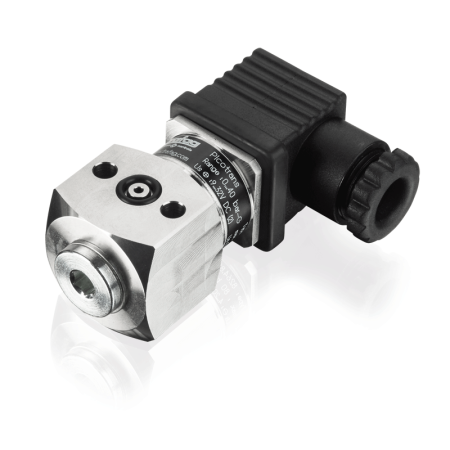

Преобразователь давления NPN предназначен для высокоточных измерений в широком температурном диапазоне
Преимущества
- Технология NiCr тонкослойной мембраны
- Микропроцессор повышенной производительности ASIC
- Фланцевое соединение
- Компактная конструкция
- Высокая виброустойчивость
- Монтажная совместимость с серией Picostat
- Сертификаты RMRS, ABS, BV, CCS, DNV, GL, KRS, LRS, NKK, RINA
Применение
- Судостроение
- Двигателестроение
- Машиностроение
- Железные дороги
- Гидравлика
Документация
Характеристики
Измеряемый параметр
Давление
Диапазон измерений, бар
от 0...2,5 до 0...400
Точность, ВПИ
±0,5%, ±0,3%
Производитель
Trafag
Температура процесса, °С
-40...100
Технологическое присоединение
G1/4" внутр., G1/8” male DIN3852-E, seal: accessory 61, M10x1 male, DIN EN ISO 6149-2, seal: accessory 61
Степень защиты
IP65
Материал корпуса
Нержавеющая сталь
Тип прибора
Датчики давления
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
избыточное
Отрасли применения
Судостроительная промышленность
Выходной сигнал
Аналоговый
Модификации
NPN (8264.81.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...40 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...40 бар/8264.81.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.79.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...16 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...16 бар/8264.79.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.78.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...10 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...10 бар/8264.78.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.75.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...2,5 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...2,5 бар/8264.75.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.76.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...4 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...4 бар/8264.76.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.77.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...6 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...6 бар/8264.77.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.77.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...6 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...6 бар/8264.77.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.81.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...40 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...40 бар/8264.81.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.78.2510.04.19.41.58.V3, 4...20 мА, Trafag, 0...10 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...10 бар/8264.78.2510.04.19.41.58.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.25.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, спец.диапазон, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/спец.диапазон/8264.25.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.79.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...16 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...16 бар/8264.79.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.24.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, спец.диапазон, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/спец.диапазон/8264.24.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.76.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...4 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...4 бар/8264.76.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.80.2510.04.19.83.58.74.V3, 4...20 мА, Trafag, 0...25 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...25 бар/8264.80.2510.04.19.83.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.80.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...25 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...25 бар/8264.80.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.80.2510.04.19.41.58.74.V3, 4...20 мА, Trafag, 0...25 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...25 бар/8264.80.2510.04.19.41.58.74.V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.76.2510.04.19.41.58.74 V3, 4...20 мА, Trafag, 0...4 бар, -40...+100 °C , G 1/4" внутр., фланец, избыточное, ±0,5)
Характеристики
:
Trafag/0...4 бар/8264.76.2510.04.19.41.58.74 V3/4...20 мА/G 1/4" внутр., фланец/±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.78.2510.04.19.58.V3, 4...20 мА, Trafag, 0...10 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...10 бар/8264.78.2510.04.19.58.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.77.2510.04.19.58.74.V3, 4...20 мА, Trafag, 0...6 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...6 бар/8264.77.2510.04.19.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.77.2510.04.19.58.74.V3, 4...20 мА, Trafag, 0...6 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...6 бар/8264.77.2510.04.19.58.74.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
NPN (8264.78.2510.04.19.58.V3, 4...20 мА, Trafag, 0...10 бар, -40...+100 °C , G 1/4" внутр., избыточное, ±0,5)
Характеристики
:
Trafag/0...10 бар/8264.78.2510.04.19.58.V3/4...20 мА/G 1/4" внутр./±0,5/избыточное/-40...+100 °C
Элемент каталога
:
6915
