Экономия времени и средств при измерении влажности

Новые технологии Condensation Guard и rapidX в датчике HTS401

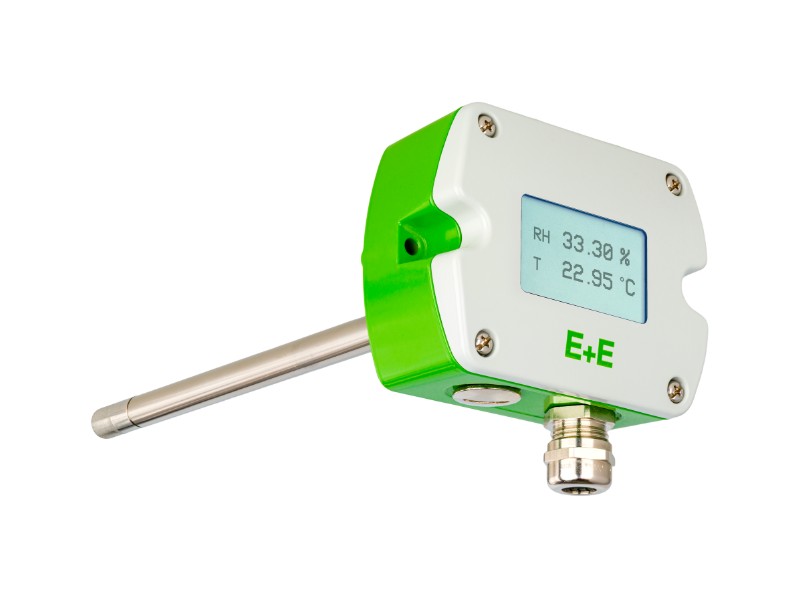

Во многих приложениях относительная влажность (RH) контролируется не для комфорта, а как критический параметр технологического процесса. Будь то дата-центр, чистое помещение, холодильная камера, животноводческий комплекс или системы климат-контроля/созревания продуктов — влажность и температура требуют непрерывного мониторинга. Именно здесь раскрывает потенциал датчик HTS401. Он сочетает высокоточное измерение влажности и температуры с двумя уникальными технологиями: Condensation Guard и rapidX.

В этой статье — как именно эти функции экономят деньги, время и нервы в повседневной эксплуатации.

Почему конденсат и калибровка — это критично

Датчики влажности часто работают в жёстких или нестабильных условиях.

Типичные проблемы:

• Относительная влажность многократно приближается к 100 % RH
• Резкие перепады температуры из-за вентиляции или подачи холодного воздуха
• Образование конденсата на фильтрах и чувствительных элементах
• Химические примеси в воздухе, вызывающие загрязнение сенсора

Когда вода попадает на сенсор в виде конденсата, возникают две основные проблемы:

1. Задержка отклика — датчик показывает насыщение, даже когда воздух становится суше. Показания «залипают» около 100 % RH.
2. Ускоренная коррозия, загрязнение и долгосрочный дрейф показаний.

Кроме того, датчики в валидируемых или критичных по качеству процессах требуют регулярной калибровки. Традиционно это означает: демонтаж → отправка в лабораторию → обратная доставка → повторный ввод в эксплуатацию. Либо трудоёмкая калибровка на объекте. В зависимости от процесса, критическая точка измерения может быть недоступна несколько недель.

HTS401 решает обе задачи.

Condensation Guard в HTS401: защита от последствий конденсата

HTS401 разработан для работы в сложных условиях. Помимо фирменного покрытия сенсоров E+E, устройство оснащено специальными функциями подогрева: Automatic Recovery (ARC) и Condensation Guard (CG). Если ARC ориентирован на защиту от химических воздействий, то CG создан специально для условий высокой влажности.

Как работает Condensation Guard:

• HTS401 непрерывно мониторит влажность непосредственно у чувствительного элемента.
• При достижении порогового значения (обычно 95–99 % RH) система фиксирует риск образования конденсата.
• В этот момент Condensation Guard слегка повышает температуру сенсора.
• Это снижает относительную влажность непосредственно у элемента — влага испаряется быстрее, конденсат либо предотвращается, либо быстро устраняется.

Результат: выходной сигнал остаётся стабильным, даже если среда многократно приближается к точке насыщения. Это снижает погрешности измерений и резко сокращает простои в холодильных камерах, системах вентиляции сельхозобъектов и уличных установках.

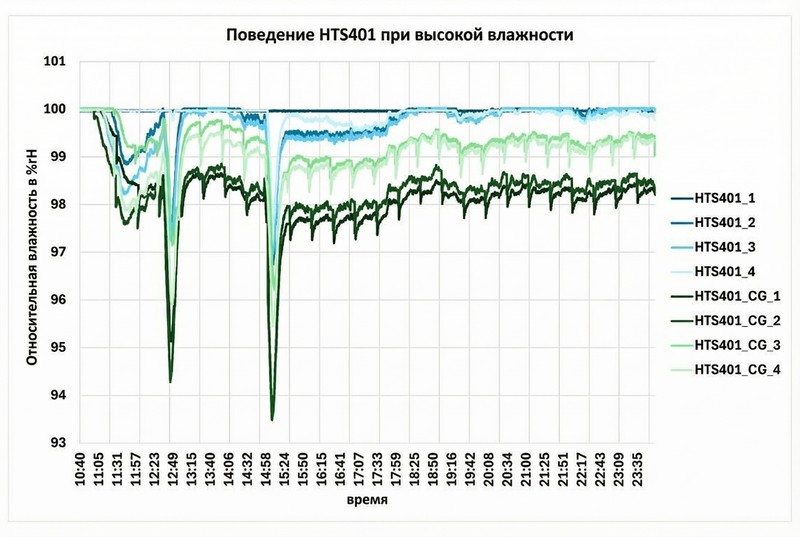

Тест в климатической камере: 15 °C, влажность ~100 % RH

Для подтверждения надёжности несколько единиц HTS401 работали в климатической камере при 15 °C. Влажность поддерживалась на уровне 95 % RH с колебаниями 95–100 %. На образцах образовывался конденсат.

Две параллельные группы:

Результаты измерений:

• Без CG: сенсоры значительную часть времени находились в зоне насыщения. Высокая доля точек данных — на уровне 99,9 % RH и выше.
• С включённым CG: время в зоне насыщения сократилось в разы. Доля точек ≥99,9 % RH — существенно ниже.

Также на графиках с включённым CG видны регулярные кратковременные снижения показаний влажности — это срабатывание Condensation Guard примерно каждые 30 минут с кратковременным подогревом элемента.

Ключевой вывод: HTS401 с включённым Condensation Guard значительно меньше времени проводит в состоянии конденсации при высокой влажности и быстрее реагирует на изменения влажности по сравнению с устройством без этой функции.

Полевой тест: роса и утреннее солнце

Второй тест проводился на улице в течение нескольких дней в октябре. Ночью на сенсоре и фильтре образовывался конденсат. С восходом солнца относительная влажность воздуха постепенно снижалась.

Сравнение двух групп:

Что показал график влажности:

• Без CG: сенсоры долго оставались на высоких значениях RH даже после того, как воздух начал сохнуть.
• С CG: устройства быстрее «отходили» от пиковых значений и раньше начинали отображать реальную влажность среды.

Итог: после фаз росы или резких перепадов температуры сенсоры с Condensation Guard быстрее возвращаются к истинному значению процесса, вместо того чтобы ошибочно «залипать» на 100 % RH.

Простая калибровка HTS401 с технологией rapidX

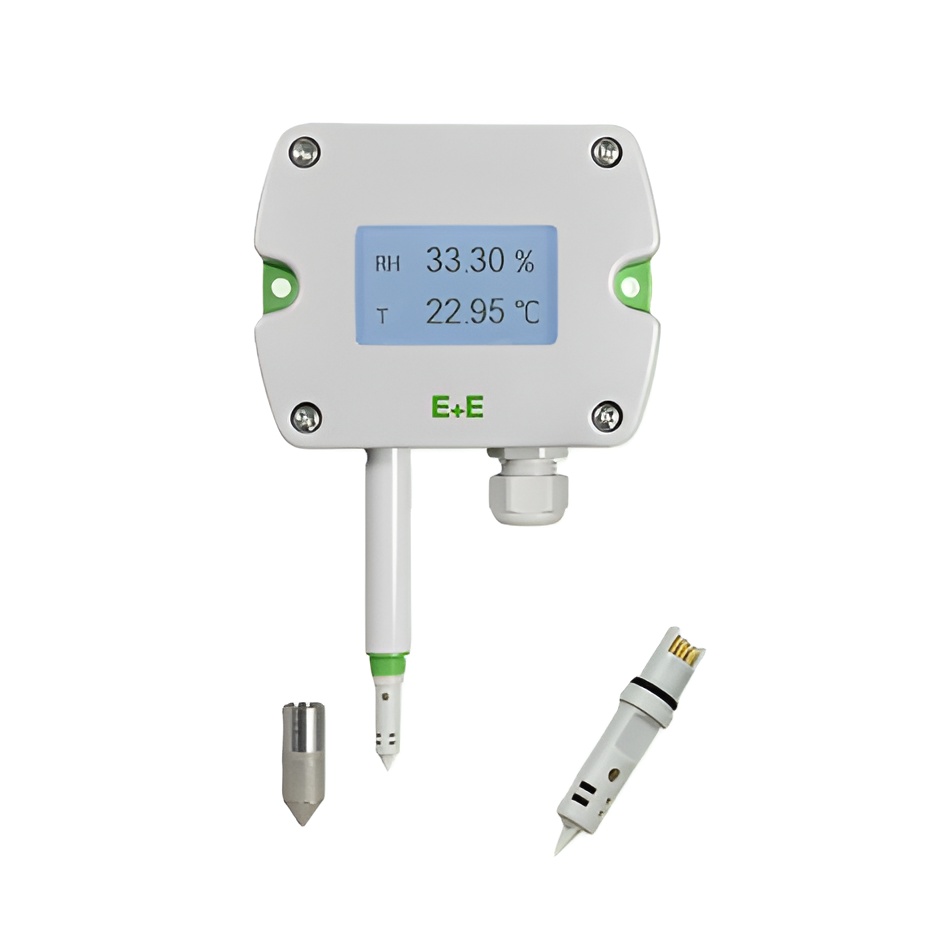

Стабильность измерений в жёстких условиях критична. Для её поддержания необходима калибровка. HTS401 предлагает технологию rapidX — интеллектуальный сменный модуль сенсора, который можно быстро заменить непосредственно на объекте.

Традиционные методы калибровки датчиков влажности

В зависимости от требований процесса и качества, калибровка проводится двумя способами:

Оба метода проверены, но каждый несёт затраты: либо простой производства, либо расходы на обслуживание.

Замена измерительного модуля = ноль простоя

Здесь вступает в игру опция rapidX для HTS401. Измерительный модуль — интеллектуальный, откалиброван на заводе.

Что это значит на практике:

• Замена в полевых условиях без инструментов, при включённом питании датчика.
• Алгоритм: снять фильтр → заменить модуль → установить фильтр → ввести в эксплуатацию. Время: несколько минут на датчик.
• Нет необходимости в трудоёмкой калибровке на объекте — каждый модуль rapidX уже имеет заводскую калибровку.
• Цифровой сертификат поверки по стандарту DIN EN 10204 3.1 доступен для каждого модуля через сервис E+E Certificate Service.

Сравнение:

Для валидируемых сред (фармацевтика, чистые помещения) комбинация цифрового сертификата и быстрой замены модуля — это gamechanger. Точки измерений остаются документированными и трассируемыми без остановки критичных систем.

Добавленная ценность: от HVAC до чистых помещений

HTS401 обеспечивает высокую точность измерений, гибкую интеграцию и минимальное обслуживание на протяжении всего срока службы.

Технические характеристики:

Типовые применения:

• Премиальные системы HVAC: дата-центры, бассейны, сложные инженерные системы зданий
• Сельское хозяйство: теплицы, животноводческие комплексы, хранилища, камеры созревания
• Чистые помещения: фармацевтическое производство
• Пищевая промышленность: климат-контроль при созревании мяса, сыров и др.

В большинстве этих применений высокая влажность и конденсат — регулярное явление, но они не должны влиять на работу сенсора. При этом требуется бесшовная документация точек измерений. Именно поэтому комбинация Condensation Guard и rapidX — это не просто техническая деталь, а ключевой элемент стабильных и экономически эффективных процессов.

Выводы

Condensation Guard и rapidX решают две практические задачи при измерении влажности и температуры с HTS401:

1. Как получать достоверные данные при риске конденсата?
   → Condensation Guard сокращает время пребывания сенсора в состоянии конденсации и ускоряет реакцию на изменения влажности около 100 % RH.
2. Как поддерживать калибровку без остановки процесса?
   → rapidX превращает калибровку из потенциально недельного простоя в быструю замену модуля с цифровым документированием результата.
