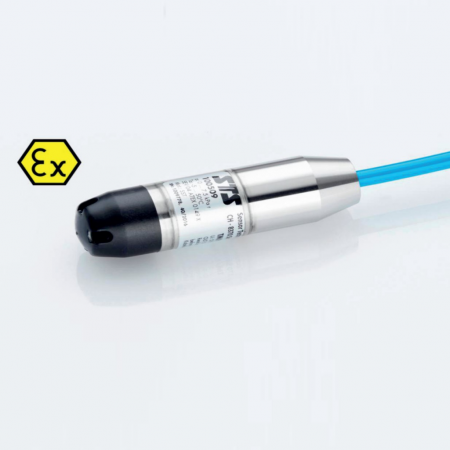

Погружной гидростатический преобразователь (датчик) уровня с пассивным выходным сигналом (в милливольтах) в искробесопасном исполнении TM/N/Ex предназначен для режимных наблюдений за подземными и поверхностными водами
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Точность, %ВПИ
—
±0,5%, ±0,25%
Выходные сигналы
—
0...100мА, 0...10мА, 0...25мА, 0...35мА, 0...50мА
Температура окружающей среды, °С
—
-5...80
Температура процесса, °С
—
-5...80
Все характеристики
Информация
Преимущества
- Модульная структура датчика (любые технологические и электрические присоединения)
- Короткое время отклика
- Доступны различные виды кабелей
- Компактный и надежный корпус
- Опционально исполнение из других материалов
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
Документация
Характеристики
| Производитель | STS |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 0...100мА, 0...10мА, 0...25мА, 0...35мА, 0...50мА |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Материалы | Преобразователь давления: нержавеющая сталь (316L / 1.4435), титан (класс. 2) , Корпус: Нержавеющая сталь (316L / 1.4404) титан (класс. 2), Кабель: PUR, FEP (полиуретан, фторэтиленпропилен), Уплотнение: Viton (стандарт), EPDM, Kalrez |
| Сертификат взрывозащиты | atex |
| Максимальное давление | сенсор > 200 бар |
| Питающее напряжение | 10 / 15 В DC |
| Вес | 200г |
| Опции | |
| Опция 1 | Балластный груз 1.4435, Титановое исполнение (без балластн. груза), Уплотнитель: Витон (стандарт), Уплотнитель: Этилен-пропиленовый каучук, Уплотнитель: Калрез ( Уровень), Фильтр влажности для избыточного давления (только полиуретановый или полиэтиленовый кабель) , Соединение с врезным кольцом G 1/2 M, Зажим для кабеля |
| Сертификаты | |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19 |
| Применение в отраслях | |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Водоканалы. Водоподготовка, Гидрогеология, Гидрология, Экология и гидрометеорология |
Модификации
TM/N/Ex (24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...0,5 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,5)
TM/N/Ex (24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...1 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,5)
TM/N/Ex (24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
TM/N/Ex (24 мм, искробезопасная цепь, PUR, Титан, STS, 0...100 м.в.с., -5...+80 °C, избыточное, врезной, ±0,25)
TM/N/Ex (24 мм, искробезопасная цепь, PUR, Титан, STS, 0...250 м.в.с., -5...+80 °C, избыточное, врезной, ±0,25)
