Программируемый преобразователь уровня PTM/N/SDI-12 c интерфейсом SDI-12 станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Точность, %ВПИ
—
±0,1%, ±0,25%
Выходные сигналы
—
SDI-12
Температура окружающей среды, °С
—
-5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80)
Температура процесса, °С
—
-5...50
Все характеристики
Документация
Характеристики
| Производитель | STS |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон измерений, °С | -25...85 |
| Диапазон напряжения питания, В | 8...30 В DC |
| Диапазон температур | |
| Температура окружающей среды, °С | -5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80) |
| Температура процесса, °С | -5...50 |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | SDI-12 |
| Степень защиты | IP68 |
| Измерение температуры | да |
| Материал корпуса | Нерж.сталь, титан |
| Тип мембраны | пьезорезистивная |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Потребление тока (спящий режим) | < 0.5 мА |
| Потребляемый ток (активный режим) | < 6 мА |
| Вес | 200 г. |
| Опции | |
| Опция 1 | специальное заполнение маслом: Anderol Food (для пищевой промышленности), Соединение с врезным кольцом G 1/2 M, Снятие напряжения |
| Опция 2 | Электроника в гелевой упаковке: избыт. давление , Электроника в гелевой упаковке: абс. давление |
| Опция 3 | Балластный груз 1.4435, Титановое исполнение (без балластн. груза), Уплотнитель: Витон (стандарт) , Уплотнитель: Этилен-пропиленовый каучук, Уплотнитель: Калрез (Уровень), Фильтр влажности для избыточного давления (только полиур. или полиэт. кабель) |
| Применение в отраслях | |
| Отрасли | Экология и гидрометеорология, Гидрогеология, Гидрология, Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
Модификации
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 15 м, with conned (ip68), PUR, нерж. сталь, STS, 0...0,5 бар, -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (SDI-12, 24 мм, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N/SDI-12 (SDI-12, 24 мм, PUR, Титан, STS, 0...100 м.в.с., -5...+50 °C, избыточное, погружной, ±0,1)
PTM/N/SDI-12 (SDI-12, 24 мм, PUR, Титан, STS, 0...250 м.в.с., -5...+50 °C, избыточное, погружной, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...0,7 бар, -5...+50 °C, избыточное)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 30 м, with conned (ip68), PUR, нерж. сталь, STS, 0...1,5 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 60 м, PUR, нерж. сталь, STS, 0...0,7 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 30 м, with conned (ip68), PUR, нерж. сталь, STS, 0...0,7 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 25 м, with conned (ip68), PUR, нерж. сталь, STS, 0...1,5 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 25 м, with conned (ip68), PUR, нерж. сталь, STS, 0...0,7 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 15 м, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 35 м, PUR, нерж. сталь, STS, 0...15 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.99.98.69.2.4.U, SDI-12, 24 мм, L кабеля 60 м, PUR, нерж. сталь, STS, 0...11 м.в.с., -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 85 м, PUR, нерж. сталь, STS, 0...10 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 30 м, PUR, нерж. сталь, STS, 0...10 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 75 м, PUR, нерж. сталь, STS, 0...6 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...4,5 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 120 м, PUR, нерж. сталь, STS, 0...13 м.в.с., -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 60 м, PUR, нерж. сталь, STS, 0...15 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 40 м, PUR, нерж. сталь, STS, 0...5,5 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 15 м, PUR, нерж. сталь, STS, 0...5,5 м.в.с., -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 80 м, PUR, нерж. сталь, STS, 0...7 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, 0...20 м.в.с., избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 15 м, PUR, нерж. сталь, STS, 0...0,7 бар, -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 15 м, with conned (ip68), PUR, нерж. сталь, STS, 0...0,5 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 100м, PUR, нерж. сталь, STS, 0...1,5 бар, -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 150м, PUR, нерж. сталь, STS, 0...1,5 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 30 м, PUR, нерж. сталь, STS, 0...1 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.2.хх.55.13.69.2.4.U, SDI-12, 24 мм, L кабеля 20 м, PUR, нерж. сталь, STS, 0...1,35 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.99.55.98.69.2.4.U, SDI-12, 24 мм, L кабеля 12 м, PUR, нерж. сталь, STS, 0...1,5 бар, -5...+50 °C, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 50 м, 0...1 бар)
PTM/N/SDI-12 (49.1.хх.55.13.69.2.4.U, SDI-12, 24 мм, L кабеля 20 м, STS, 0...0,35 бар, избыточное, ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...15 м.в.с., ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...20 м.в.с.)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 0..1 bar, кабель 20 м., 0...10 м.в.с.)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 0..1 bar, L кабеля 10 м, 0...10 м.в.с.)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, 0...1 бар, L кабеля 80 м)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...0,5 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...0,8 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 80 м, 0...0,6 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 75 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 100 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 150 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...0,5 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 70 м, 0...0,8 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 80 м, 0...0,6 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 75 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 100 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, L кабеля 150 м, 0...1 бар)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 0..1 bar, кабель 20 м., 0...10 м.в.с.)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 0..1 bar, L кабеля 10 м, 0...10 м.в.с.)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...15 м.в.с., ±0,1)
PTM/N/SDI-12 (49.1.XX.55.15.69.2.4.U, SDI-12, 24 мм, L кабеля 50 м, PUR, нерж. сталь, STS, 0...20 м.в.с.)

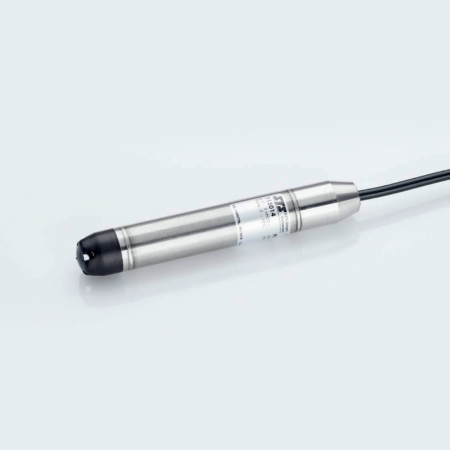

PTM/N/SDI-12 Уровнемер / Преобразователь / датчик уровня c интерфейсом SDI-12 программируемый
