Программируемый преобразователь давления PTM (RS485) со стандартным аналоговым 4...20мА и цифровым (RS485) выходными сигналами станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
Подробности
Заказать
Характеристики
Точность, ВПИ
—
±0,1%, ±0,25%
Производитель
—
STS
Температура окружающей среды, °С
—
-5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80)
Рабочая температура
—
Стандарт -10...50 °C (активная компенсация), Нижний предел диапазона -25 °C, Верхний предел диапазона 85 °C
Температура процесса, °С
—
-5...80
Степень защиты
—
IP68
Все характеристики
Информация
Преимущества
- Модульная структура датчика (любые технологические и электрические присоединения)
- Возможно исполнение с защитой от короткого замыкания
- Регулируемый диапазон давления 1:4 от -5 до +105%.
- Выход RS485 (Modbus)
- 2 выходных сигнала(д.и т.)
- Функция измерения температуры
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
Документация
Характеристики
Точность, ВПИ
±0,1%, ±0,25%
Производитель
STS
Температура окружающей среды, °С
-5 ... 50 с компенсацией (допускается температура процесса: -5… 50), -5 ... 80 с компенсацией (допускается температура среды -5 ... 80)
Рабочая температура
Стандарт -10...50 °C (активная компенсация), Нижний предел диапазона -25 °C, Верхний предел диапазона 85 °C
Температура процесса, °С
-5...80
Степень защиты
IP68
Диапазон измерений, м.в.с.
250
Материал корпуса
Нерж.сталь, титан
Измерение температуры
да
Тип мембраны
пьезорезистивная
Источник питания
9 ... 30 В DC
Материалы
Преобразователь давления (сенсор): нержавеющая сталь (316L / 1.4435), титан (класс 2), Корпус: нержавеющая сталь (316L / 1.4404), титан (класс 2), Уплотнение: Viton (стандарт), EPDM, Kalrez, NBR
Кабель
PUR, FEP, PE
Область применения
общепромышленные измерения
Разрешающая способность
Цифровой сигнал 0.01% ВПИ, Аналоговый сигнал 0.025% ВПИ
Электрическое соединение
Кабель с полиуретановым покрытием IP 68, черный, Поливинилхлорид (PVC), синий, IP 68, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика
Фильтр низкочастотного пропускания
0.1 / 1 / 10 / 30 Гц (стандарт: 30 Гц)
Макс. давление для жидкостей
диапазон 1 ... 5 - 3 бар
Интервал между поверками
2 года
Отрасли применения
Гидрология и гидрогеология
Диапазон измерений, °С
-25...85
Выходной сигнал
RS485 / ModBus, Аналоговый
Опция 1
Резьбовое соединение G1 / 2 M, Сброс напряжения, Специальная заливка масла: Anderol Food (пищевая)
Опция 2
Электроника упакована в гель: Избыточное давление, Электроника упакована в гель: Абсолютное давление
Опция 3
Вес 1.4435, Активная компенсация, Исполнение из титана (без балластной части), Уплотнение: Viton (стандарт) , Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez (уровень), Уплотнение: NBR (ACS), Фильтрующий элемент влажности для версий с манометром (только для исполнений с кабелем PUR и PE)
Вес
157 г
Модификации
PTM/N/RS485 (24 мм, PUR, нерж. сталь, STS, 0...0,5 м.в.с., 0...+70 °C, абсолютное, погружной, ±0,25)
Характеристики
:
24 мм/STS/погружной/±0,25/PUR/абсолютное/0...+70 °C/нерж. сталь/0...0,5 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (24 мм, PUR, нерж. сталь, STS, 0...1 м.в.с., 0...+70 °C, абсолютное, погружной, ±0,25)
Характеристики
:
24 мм/STS/погружной/±0,25/PUR/абсолютное/0...+70 °C/нерж. сталь/0...1 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (24 мм, PUR, нерж. сталь, STS, 0...10 м.в.с., 0...+70 °C, избыточное, погружной, ±0,25)
Характеристики
:
24 мм/STS/погружной/±0,25/PUR/избыточное/0...+70 °C/нерж. сталь/0...10 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (RS485 и 4...20 мА, 24 мм, PUR, нерж. сталь, STS, 0...8 м.в.с., -5...+85 °C, избыточное, врезной, ±0,1)
Характеристики
:
24 мм/STS/RS485 и 4...20 мА/врезной/±0,1/PUR/избыточное/-5...+85 °C/нерж. сталь/0...8 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (RS485 и 4...20 мА, 24 мм, PUR, Титан, STS, 0...100 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
Характеристики
:
24 мм/STS/RS485 и 4...20 мА/врезной/±0,1/PUR/избыточное/-5...+80 °C/Титан/0...100 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (RS485 и 4...20 мА, 24 мм, PUR, Титан, STS, 0...250 м.в.с., -5...+85 °C, избыточное, врезной, ±0,1)
Характеристики
:
24 мм/STS/RS485 и 4...20 мА/врезной/±0,1/PUR/избыточное/-5...+85 °C/Титан/0...250 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...0,7 бар, -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...0,7 бар/44.1.ХХ.55.15.65.2.4.U.E/±0,1/PUR/L кабеля 10 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (3.1011.1505.61.U, 4...20 мА, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/3.1011.1505.61.U/4...20 мА/±0,1/PUR/L кабеля 7 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (441.0555.1562.24.U, 24 мм, L кабеля 70 м, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/441.0555.1562.24.U/±0,1/PUR/L кабеля 70 м/избыточное/-5...+50 °C/нерж. сталь/0...10 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, 24 мм, L кабеля 100м, PUR, нерж. сталь, STS, 0...3 бар, -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...3 бар/44.1.ХХ.55.15.65.2.4.U.E/±0,1/PUR/L кабеля 100 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, 24 мм, L кабеля 25 м, PUR, нерж. сталь, STS, 0...0,7 бар, -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...0,7 бар/44.1.ХХ.55.15.65.2.4.U.E/±0,1/PUR/L кабеля 25 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, 24 мм, L кабеля 60 м, PUR, нерж. сталь, STS, 0...0,7 бар, -5...+50 °C, избыточное, RS485)
Характеристики
:
24 мм/STS/RS485/0...0,7 бар/44.1.ХХ.55.15.65.2.4.U.E/PUR/L кабеля 60 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (44.1.62..55.15.62.2.4.U.E, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...5 м.в.с., -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...5 м.в.с./44.1.62..55.15.62.2.4.U.E/±0,1/PUR/L кабеля 7 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (441.9355.1362.14.KS, закрытая , L кабеля 2 м, PE, Титан, 9..30 V DC, STS, -10..+80 С, 0...25 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25, RS485)
Характеристики
:
STS/9..30 VDC/RS485/закрытая /441.9355.1362.14.KS/-10..+80 С/погружной/±0,25/PE/L кабеля 2 м/избыточное/-5...+50 °C/Титан/0...25 м.в.с.
Элемент каталога
:
6934
PTM/N/RS485 (44.1.62.55.15.62.2.4.U., 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...5 м.в.с., -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...5 м.в.с./44.1.62.55.15.62.2.4.U./±0,1/PUR/L кабеля 7 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 100 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 100 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 70 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 70 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 120 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 120 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 150 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 150 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.62.55.15.62.2.4.U., 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...5 м.в.с., -5...+50 °C, избыточное, ±0,1, RS485)
Характеристики
:
24 мм/STS/RS485/0...5 м.в.с./44.1.62.55.15.62.2.4.U./±0,1/PUR/L кабеля 7 м/избыточное/-5...+50 °C/нерж. сталь
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 100 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 100 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 70 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 70 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 120 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 120 м
Элемент каталога
:
6934
PTM/N/RS485 (44.1.ХХ.55.15.65.2.4.U.E, L кабеля 150 м, 0...1 бар)
Характеристики
:
0...1 бар/44.1.ХХ.55.15.65.2.4.U.E/L кабеля 150 м
Элемент каталога
:
6934

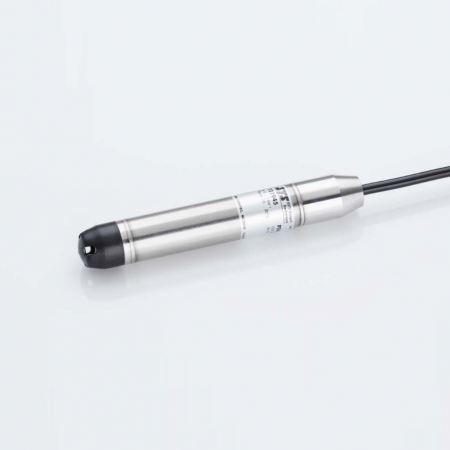

Уровнемер PTM/N/RS485 / Программируемый датчик уровня c цифровым интерфейсом
Элемент каталога
:
6934
