Программируемый по диапазону (1:4) погружной гидростатический преобразователь (датчик) уровня в искробезопасном исполнении PTM/N/Ex для режимных наблюдений за подземными и поверхностными водами
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,1%, ±0,25%
Выходные сигналы
—
4...20мA
Температура рабочей среды, °С
—
T4 (Ta: -5 … 80°C) -5 … 80°C температурная компенсация (в диапазоне температур: - 5 … 80°C), T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: - 5 … 50°C)
Все характеристики
Информация
Преимущества
- Возможна перекалибровка при помощи ПО
- Модульная структура датчика (любые технологические и электрические присоединения)
- Регулируемый диапазон давления 1:4 от -5 до +105%.
- Сертификаты SEV 08 ATEX 0142, GL
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
Документация
Характеристики
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Температура рабочей среды, °С | T4 (Ta: -5 … 80°C) -5 … 80°C температурная компенсация (в диапазоне температур: - 5 … 80°C), T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: - 5 … 50°C) |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Ограничение по перегрузке | 3 бар |
| Электрическое соединение | FEP кабель, синий, IP 68, Lumberg RSF4, 4-штыревой, PUR кабель, синий, IP 68 |
| Область применения | гидрология |
| Опции | |
| Опция 1 | Специальное заполнение маслом: Anderol Food (для пищевой промышленности) , Соединение с врезным кольцом G 1/2 M, Зажим для кабеля |
| Опция 2 | Балластный груз 1.4435, Активная компенсация, Исполнение из титана (без балластного груза), Уплотнения: Витон (стандарт), Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez (уровень), Уплотнение: NBR (ACS), Фильтр влажности для избыточного давления (только полиур. или полиэт. кабель) |
| Сертификаты | |
| Сертификат | Соответствует требованиям ТР ТС ЕАЭС RU C-CH.HA65.B.00397/19, Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Применение в отраслях | |
| Отрасли | Гидрология, Гидрогеология |
Модификации
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...1 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...2 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...8 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, Титан, STS, 0...50 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, Титан, STS, 0...100 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
PTM/N/Ex (4...20 мА, 24 мм, искробезопасная цепь, PUR, Титан, STS, 0...250 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)

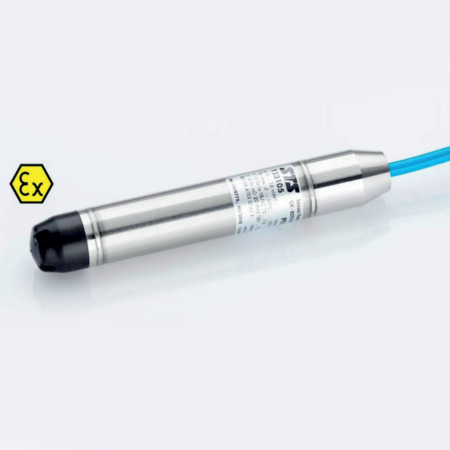

PTM/N/Ex Уровнемер / Преобразователь / датчик уровня программируемый искробезопасный
