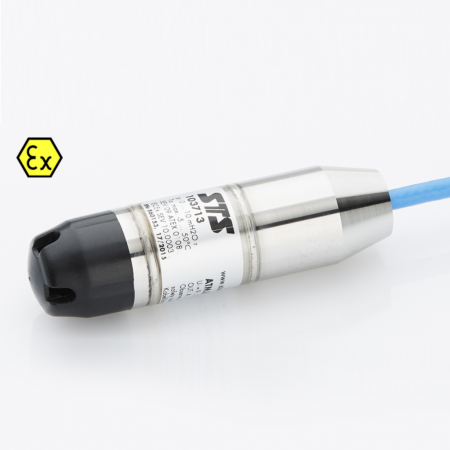

Экономичный преобразователь (датчик) уровня с пьезорезистивным сенсором ATM.ECO/N/EX в искробезопасном исполнении станет идеальным решением для режимных наблюдений за подземными и поверхностными водами.
Подробности
В наличии на складе
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное/ абсолютное
Точность, %ВПИ
—
±0,25%
Выходные сигналы
—
4...20мA
Температура рабочей среды, °С
—
T4 (Ta: -25...85 °C) -25...85 °C с компенсацией (допустимая температура рабочей среды-25...100°C), T6 (Ta: -25...55 °C) 0...70 °C с компенсацией (допустимая температура рабочей среды -25...55 °C)
Все характеристики
Информация
Для рабочей температуры > 50 ° C необходимо использовать кабель в изоляции из фторполимеров FEP
Преимущества
- Широкий диапазон измерений
- Модульная структура датчика (любые технологические присоединения)
- Оптимальное соотношение цена/качество.
- Электронная температурная компенсация
- Опционально исполнение из других материалов
- Различные виды кабелей
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
Документация
Характеристики
| Производитель | STS |
| Тип измеряемого давления | избыточное/ абсолютное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Температура процесса, °С | -5...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Температура рабочей среды, °С | T4 (Ta: -25...85 °C) -25...85 °C с компенсацией (допустимая температура рабочей среды-25...100°C), T6 (Ta: -25...55 °C) 0...70 °C с компенсацией (допустимая температура рабочей среды -25...55 °C) |
| Технологическое соединение | 1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с каналом Ø 14 мм, G 1/2 M, Ø 14 мм, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 M, фронтальная мембрана Хастеллой C-276, G 1/4 M, G 1/4, с плоской мембраной, Закрытое исполнение, защитный носовой конус POM, Открытое, защитный носовой конус POM |
| Материал корпуса | Нержавеющая сталь |
| Время отклика | < 170 мс |
| Материалы | Сенсор: Нержавеющая сталь (316L / 1.4435) Опции: Хастеллой C-276 |
| Измерительный элемент | пьезорезестивный сенсор |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Полиэтилен поликристаллический термостатический кабель, IP 68, черный, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Питающее напряжение | 9 … 28 В DC |
| Другие характеристики | Доступны диапазоны атмосферного давления, Защита от обратной полярности |
| Отрасли применения | Гидрология и гидрогеология |
| Опции | |
| Опция 1 | Балластный вес 1.4435, Электроника упаковывается в гель: Абсолютное давление, Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Фильтрующий элемент влажности для манометрических исполнений (PUR кабель), Заполнение маслом: силикон или As100 |
Модификации
ATM.ECO/N/Ex (1.05.56.17.05.2.4.U, 4...20 мА, L кабеля 10 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0...1 бар, -5...+50 °C, избыточное, погружной, ±0,1)
В наличии на складе
ATM.ECO/N/Ex (1.8855.2205.1.3.S, закрытая , 4...20 мА, L кабеля 5 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0...2,5 м.в.с., -5...+50 °C, избыточное, погружной)
В наличии на складе
ATM.ECO/N/Ex (24 мм, искробезопасная цепь, PUR, нерж. сталь, STS, 0...8 м.в.с., -5...+80 °C, избыточное, врезной, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (24 мм, искробезопасная цепь, PUR, Титан, STS, 0...100 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
В наличии на складе
ATM.ECO/N/Ex (1.91.56.17.05.1.4.U, искробезопасная цепь, нерж. сталь, STS, 0...130 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.89.13.07.05.1.3.S, 4...20 мА, с коннектором (без кабеля), искробезопасная цепь, PUR, нерж. сталь, STS, 0...4 м.в.с., -5...+50 °C, G 1/2" вн., избыто)
В наличии на складе
ATM.ECO/N/Ex (4...20 мА, 24 мм, L кабеля 10 м, искробезопасная цепь, нерж. сталь, STS, 0...1 бар, -5...+50 °C, избыточное, погружной, ±0,1)
В наличии на складе
ATM.ECO/N/Ex (1.89.14.36.05.1.1.U, 4...20 мА, L кабеля 5 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0...4 м.в.с., -25...+100 °C, G 1/2" вн., избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.89.55.17.05.1.5.U, закрытая , 4...20 мА, L кабеля 5 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0...4 м.в.с., -25...+100 °C, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.02.56.13.05.1.5.UZ, 4...20 мА, Кабель black PE - 6M, искробезопасная цепь, STS, -5..+80 С, 0...250 мбар, открытый, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.01.56.13.05.1.5.UZ, 4...20 мА, Кабель black PE - 6M, искробезопасная цепь, STS, -5..+80 С, 0...160 мбар, открытый, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.00.56.13.05.1.5.UZ, 4...20 мА, Кабель black PE - 4M, искробезопасная цепь, STS, -5..+80 С, 0...100 мбар, открытый, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.ХХ13.0705.14S, 4...20 мА, искробезопасная цепь, 9…33 V DC, STS, -5...+50 C, 0...6 м.в.с., G 1/2" внешняя, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.0011.9905.15.T, закрытая , 4...20 мА, 24 мм, искробезопасная цепь, нерж. сталь, 9... 28 V DC, STS, -5..+80 С, 0...1 м.в.с., G 1/4" внешн., избыточно)
В наличии на складе
ATM.ECO/N/Ex (1.0056.1705.1.4)
В наличии на складе
ATM.ECO/N/Ex (1.0056.1705.1.4, 4...20 мА, 24 мм, L кабеля 10 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0,1...25 бар, -5...+50 °C, избыточное, ±0,25)
В наличии на складе
ATM.ECO/N/Ex (1.8955.2205.15.S, 4...20 мА, 24 мм, L кабеля 15 м, искробезопасная цепь, FEP, нерж. сталь, 9…33 VDC, STS, 0...4 м.в.с, IP-68, -5...+80 °C, избыточное,)
В наличии на складе
ATM.ECO/N/Ex (1.8955.2205.15.S, 4...20 мА, 24 мм, L кабеля 15 м, искробезопасная цепь, FEP, нерж. сталь, 9…33 VDC, STS, 0...4 м.в.с, IP-68, -5...+80 °C, избыточное,)
В наличии на складе
ATM.ECO/N/Ex (1.0011.9905.15.T, закрытая , 4...20 мА, 24 мм, искробезопасная цепь, нерж. сталь, 9... 28 V DC, STS, -5..+80 С, 0...1 м.в.с., G 1/4" внешн., избыточно)
В наличии на складе
ATM.ECO/N/Ex (1.0056.1705.1.4)
В наличии на складе
ATM.ECO/N/Ex (1.0056.1705.1.4, 4...20 мА, 24 мм, L кабеля 10 м, искробезопасная цепь, PUR, нерж. сталь, STS, 0,1...25 бар, -5...+50 °C, избыточное, ±0,25)
В наличии на складе
