Преимущества
- Нет контакта с измеряемой средой
- Надежное измерение, независимость от свойств продукта
- Экономичное решение для простых условий
- Чувствительный элемент из PTFE идеально подходит для использования в агрессивных средах
Принцип измерения
Сенсор прибора направляет импульсы в направлении поверхности измеряемого продукта. Затем, они отражаются, и происходит получение отраженного сигнала сенсором. Прибор измеряет время t между передачей и получением импульса. Прибор использует время t (и скорость звука с), чтобы высчитать расстояние D между мембраной сенсора и поверхностью измеряемого продукта: D = c t/2.

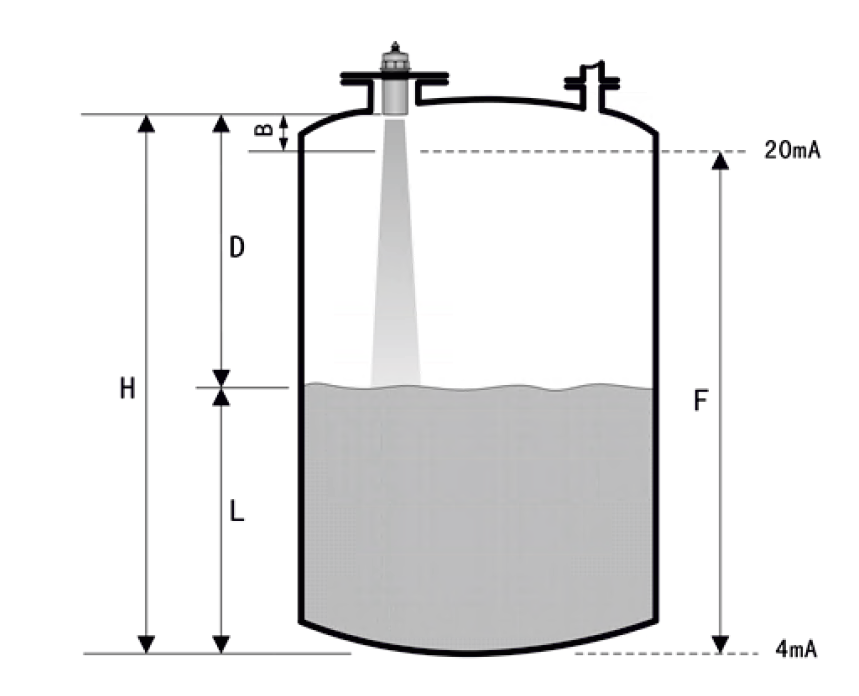

- H: высота резервуара
- d: значение расстояния (верхняя граница уровня измеряемой среды)
- h: значение уровня
- B: слепая зона
Встроенный сенсор температуры компенсирует изменения скорости звука, вызванные изменениями температуры. Калибровка: введите значения H и F для осуществления калибровки прибора. Слепая зона: F может не включать слепую зону B. Эхо-сигнал от слепой зоны не сможет быть установлен из-за переходных характеристик сенсора.
Диапазон измерений
|
Модель |
МПУ*4 |
МПУ*6 |
МПУ*8 |
МПУ*12 |
МПУ*15 |
МПУ*20 |
МПУ*30 |
|---|---|---|---|---|---|---|---|
|
Жидкость |
4.00m |
6.00m |
8.00m |
12.00m |
15.00m |
20.00m |
30.00m |
|
Сыпучие материалы |
|
|
3.00m |
5.00m |
7.00m |
10.00m |
15.00m |
|
Слепая зона |
0.20m |
0.25m |
0.30m |
0.45m |
0.60m |
0.80m |
1.20m |
| Производитель | МераПрибор |
| Тип измеряемого давления | абсолютное |
| Диапазон измерений | |
| Рабочая температура | ABS: -20...+75 °С, PTFE/PVDF: -40...+80 °С |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Степень защиты | IP67 |
| Диапазон | 4м, 6м, 8м, 12м, 20м, 30м |
| Выходные сигналы | 4...20 мА, RS-485 |
| Требования к питанию | 24 В DC ±10% |
| Давление | 4м, 6м, 8м: 0,07 мПА...0,3 мПА(абс.), 12м, 20м, 30м: 0,07 мПА...0,2 мПА(абс.) |
| Другие характеристики | Угол луча: 8° |
Далеко не все вещества безобидны для контактирующих с ними измерительных приборов. И далеко не каждый резервуар удобен для установки этих приборов внутри. Во множестве случаев стоит отдать предпочтение бесконтактным устройствам. Поговорим об одной из популярных их разновидностей —ультразвуковых датчиках уровня.
