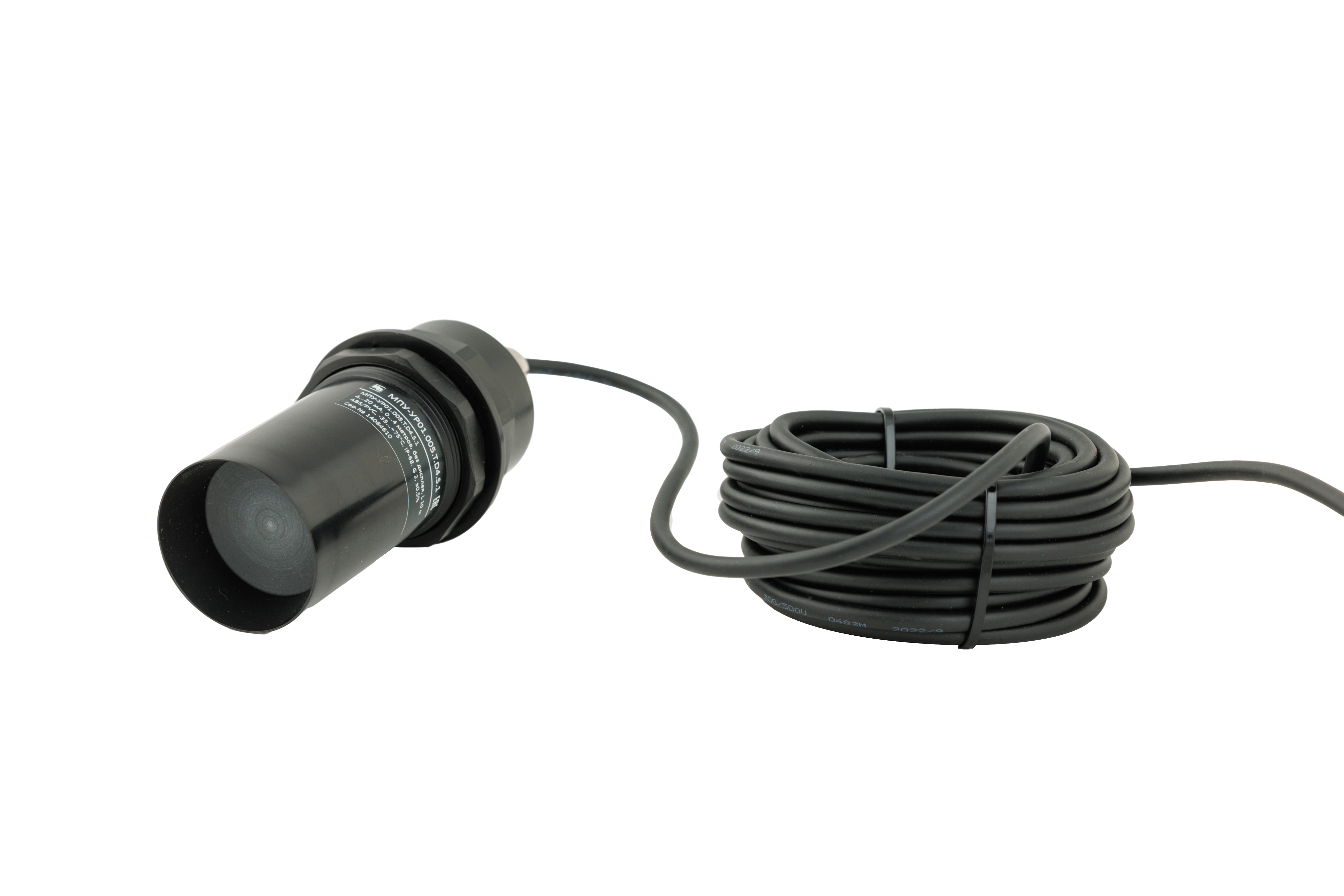

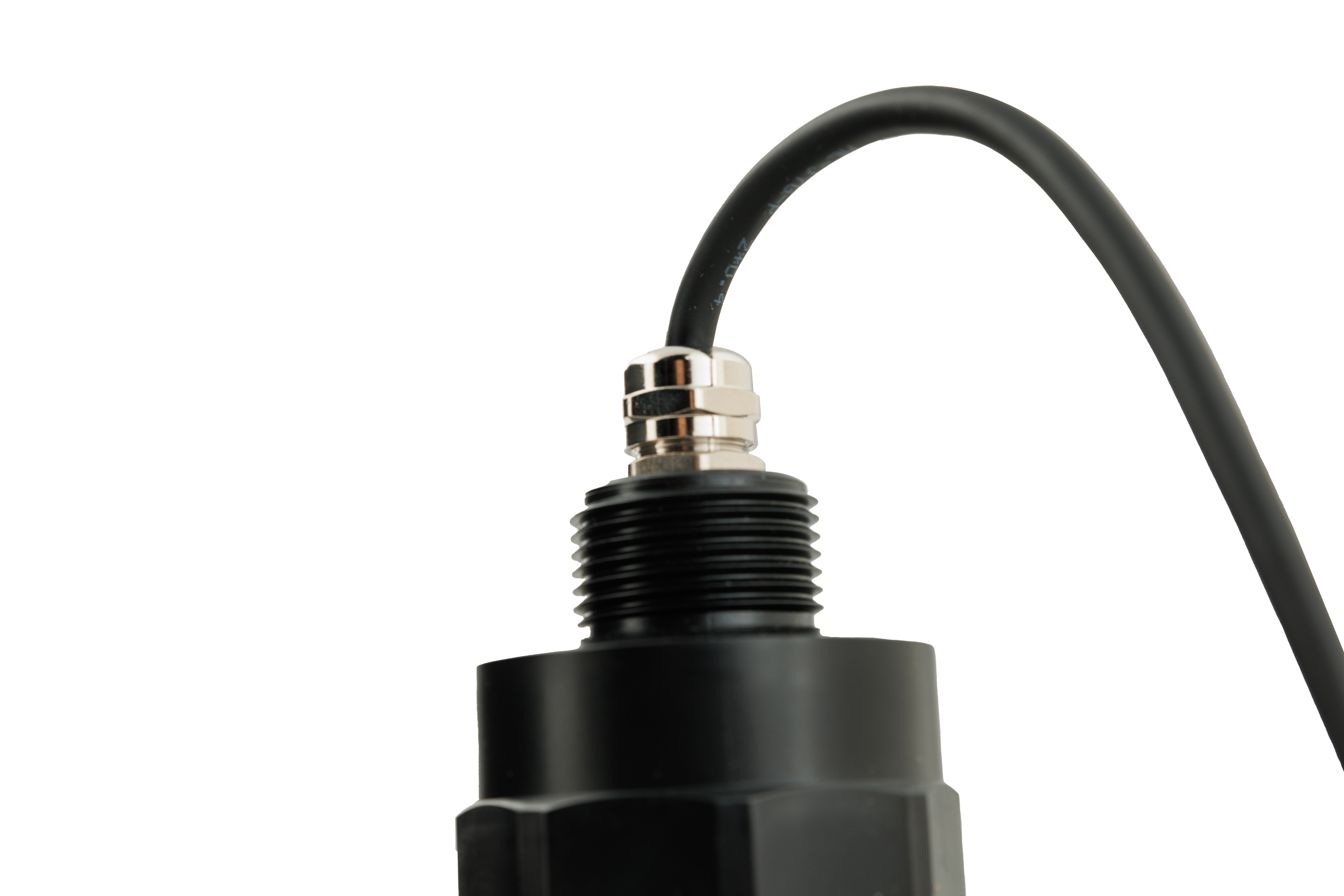

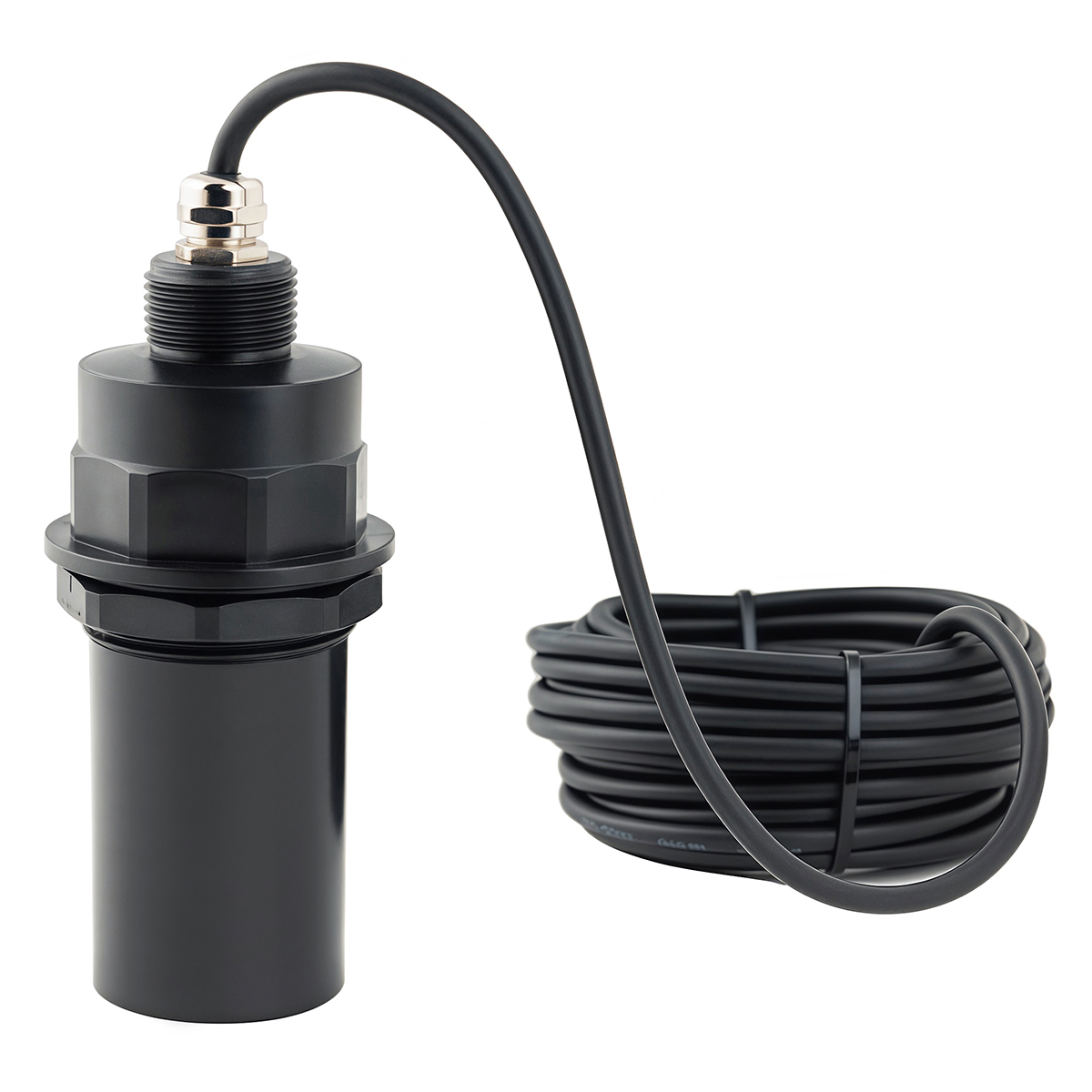

Преимущества
- Нет контакта с измеряемой средой
- Надежное измерение, независимость от свойств продукта
- Экономичное решение для простых условий
- Чувствительный элемент из PTFE идеально подходит для использования в агрессивных средах
Принцип измерения

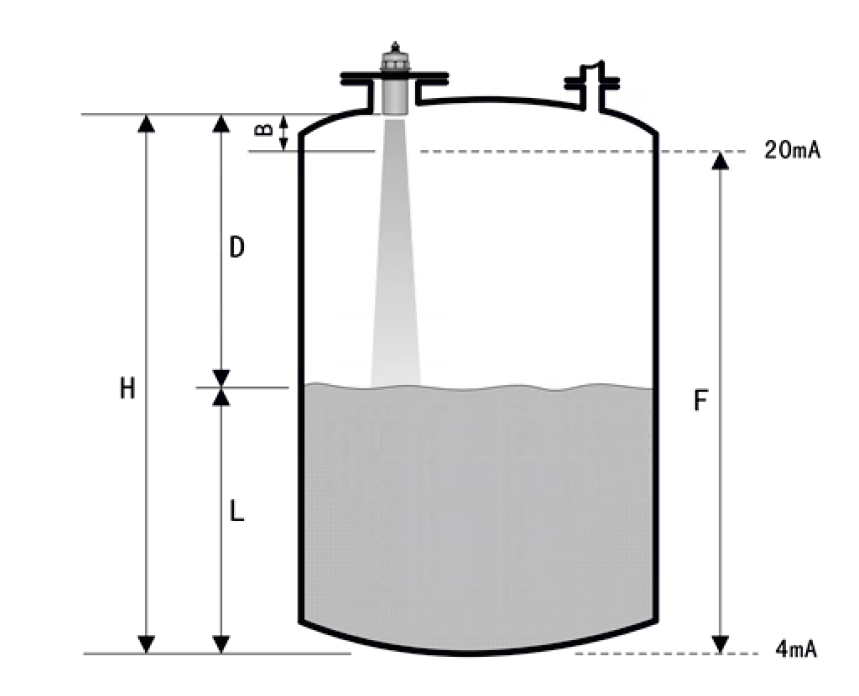

Сенсор прибора направляет импульсы в направлении поверхности измеряемого продукта. Затем, они отражаются, и происходит получение отраженного сигнала сенсором. Прибор измеряет время t между передачей и получением импульса. Прибор использует время t (и скорость звука с), чтобы высчитать расстояние D между мембраной сенсора и поверхностью измеряемого продукта: D = c t/2.
Устройство распознает расстояние и рассчитывает уровень следующим образом L = H – D
- D: значение расстояния
- L: значение уровня
- B: слепая зона
- F: горизонтальный пролет
Встроенный сенсор температуры компенсирует изменения скорости звука, вызванные изменениями температуры. Калибровка: введите значения H и F для осуществления калибровки прибора.
Слепая зона: F может не включать слепую зону B. Эхо-сигнал от слепой зоны не сможет быть установлен из-за переходных характеристик сенсора.
Диапазон измерений
|
Модель |
МПУ*4 |
МПУ*6 |
МПУ*8 |
МПУ*12 |
МПУ*20 |
МПУ*30 |
|---|---|---|---|---|---|---|
|
Жидкость |
4.00m |
6.00m |
8.00m |
12.00m |
20.00m |
30.00m |
|
Сыпучие материалы |
|
|
3.00m |
5.00m |
10.00m |
15.00m |
|
Слепая зона |
0.20m |
0.25m |
0.30m |
0.45m |
0.80m |
1.20m |
| Производитель | МераПрибор |
| Тип измеряемого давления | абсолютное |
| Диапазон измерений | |
| Рабочая температура | -35 ...75 ºC |
| Точность измерений | |
| Точность, %ВПИ | ±0,5% |
| Общие характеристики | |
| Степень защиты | IP68 |
| Диапазон | 4м, 5м, 6м, 8м, 10м, 12м, 15м, 20м, 30м |
| Материалы | Корпус: PVC, Антенна: ABS, PTFE, PVDF |

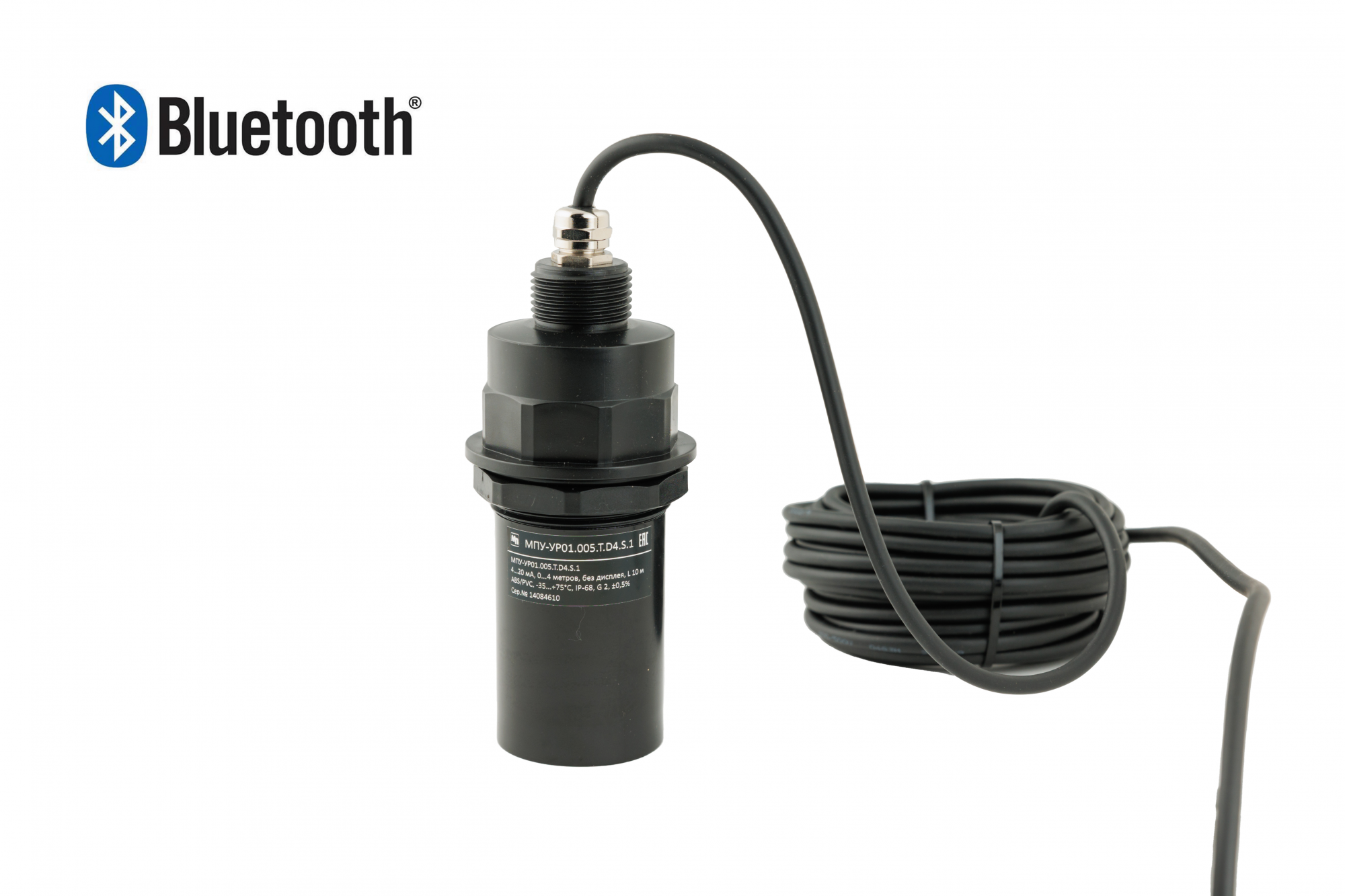

| Выходные сигналы | 4...20 мА, RS-485, Bluetooth |
| Требования к питанию | DC24 В (±10%), 30 мА |
| Давление | 4м., 6м., 8м.: 0,07...0,3МПа (абс.), 12м., 20м., 30м.: 0,07...0,2 МПа (абс.) |
| Другие характеристики | Угол луча: 5º 12 м, 8º: 4м., 6м., 8м., 20м., 30м |
Далеко не все вещества безобидны для контактирующих с ними измерительных приборов. И далеко не каждый резервуар удобен для установки этих приборов внутри. Во множестве случаев стоит отдать предпочтение бесконтактным устройствам. Поговорим об одной из популярных их разновидностей —ультразвуковых датчиках уровня.
