Встроенный расходомер EE741 предназначен для точного учета и контроля сжатого воздуха и технических газов, в том числе кислорода.

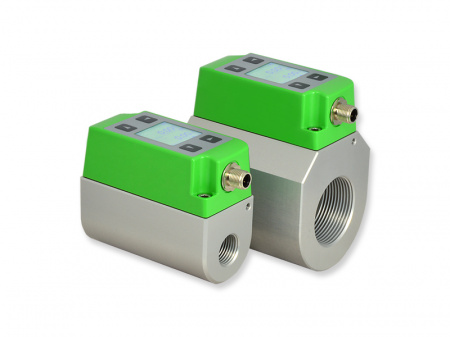

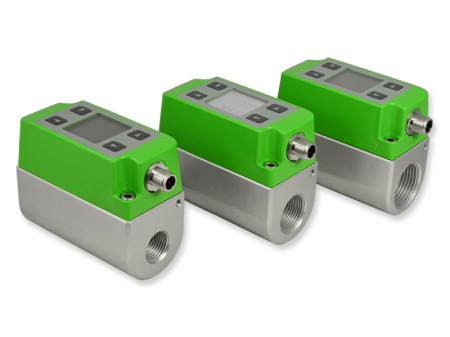

С тремя различными монтажными блоками, один и тот же расходомер может быть установлен на трубы DN15, DN20, DN25, DN32, DN40, DN50. Основанный на принципе измерения теплового потока массы, расходомер с высокочувствительным элементом на основе тонкопленочной технологии, гарантирует долговременную стабильность и минимальное время отклика. Высокая точность измерений, даже в нижнем диапазоне, благодаря специальной регулировке в процессе производства, позволяет точно определять утечку и сберегать энергию.
Принцип измерения
Термоанемометрический принцип измерения и хорошо зарекомендовавший себя чувствительный элемент с горячей пленкой E + E обеспечивают долгосрочную стабильность и быстрое время отклика.
Точность измерения
Превосходная точность измерения даже в нижнем диапазоне достигается за счет многоточечной заводской настройки для конкретного применения, выполняемой при давлении 7 бар (102 фунт / кв. Дюйм), что позволяет надежно обнаруживать утечки.
Простая установка и настройка

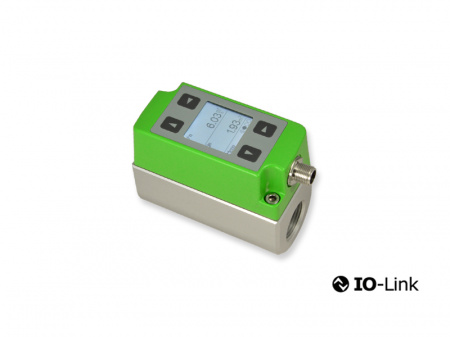

EE741 оптимизирован для простой установки, настройки и обслуживания. Настройку можно выполнить с помощью дисплея и кнопок или бесплатного программного обеспечения для конфигурирования продукта EE-PCS
Преимущества

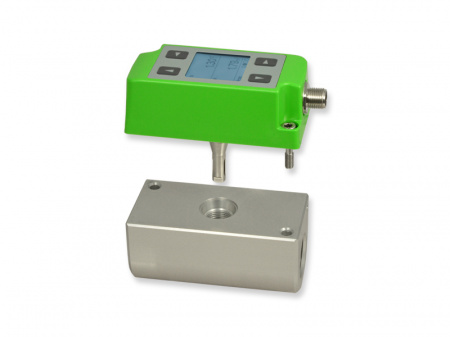

- Установка и демонтаж без разборки трубопровода.
- Специальная регулировка в процессе производства под давлением для обеспечения высокой точности измерений
- Прочная конструкция из нержавеющей стали
- Долговременная стабильность и точность
- Нечувствительность к загрязнениям
- Конфигурируется пользователем через дисплей или ПО
- Интегрированный счетчик расхода (тотализатор) для экономичного анализа потребления без дополнительного даталоггера
Применение
- Измерение расхода сжатого воздуха
- Измерение расхода промышленных газов (O2, Ar, CO2, N)
- Генераторы азота
- Определение утечки газов
| Производитель | E+E Elektronik |
| Основная измеряемая величина | температура С°, расход |
| Диапазон измерений | |
| Диапазон измерений влажности, RH | 0...100% |
| Диапазон температур | |
| Рабочая температура, С° | -20...+60 |
| Температура рабочей среды, °С | без дисплея -20...60 °C, с дисплеем 0...50 °C |
| Точность измерений | |
| Точность | многоточечная заводская настройка для конкретного применения (при давлении 7 бар) |
| Общие характеристики | |
| Принцип измерения | термо-анемометрический |
| Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, IO-Link, M-BUS интерфейс, Switch / реле, Импульсный |
| Степень защиты | IP65 |
| Диаметр трубы | DN15 - DN50 |
| Время отклика | < 2 сек. |
| Корпус | поликарбонат–АБС |
| Материалы | Поликарбонат, сенсорный элемент: нержавеющая сталь 1.4404 / стекло, монтажный блок: анодированный алюминий или нерж. сталь 1.4404 , монтажный блок с фланцем: поверхность, контактирующая с средой, нержавеющая сталь 1.4404, Опция: Монтажный блок из алюминия, нержавеющей стали, исполнение, обезжиренный для кислорода |
| Импульсный выход | Счетчик расхода, длительность импульса 0.02...2 сек. |
| Ограничение по перегрузке | 16 бар (PN16) |
| Электрическое соединение | M12 x 1/4 разъемн. штепс. |
| Внешний интерфейс | USB |
| Среда | Сжатый воздух или неагрессивные газы |
| Давление | Стандартные условия 1013.25 мбар, 0 °C (32 °F) (настраиваемый), коэффициент давления компенсируется вводом давления в системе с помощью EE-PCS |
| Питающее напряжение | 18 - 30 В DC |
| Сертификаты | |
| Интервал между поверками | 5 лет |
| Сертификат | Свидетельство об утверждении типа средств измерений AT.C.29.001.A №69503 |
| Применение в отраслях | |
| Отрасли | Вентиляция промышленных объектов, Системы вентиляции для автосервиса, Химическая промышленность |
Расход газа рассчитывается с помощью счетчиков, измеряющих объем потока. Поскольку плотность газа, и следовательно его объем, зависят от давления и температуры, измеренное значение может отклоняться из-за преобладающего давления или температуры. Объем газа в зависимости от давления и температуры можно описать формулой p · V / T = Constant (p: давление, V: объем, T: температура).
