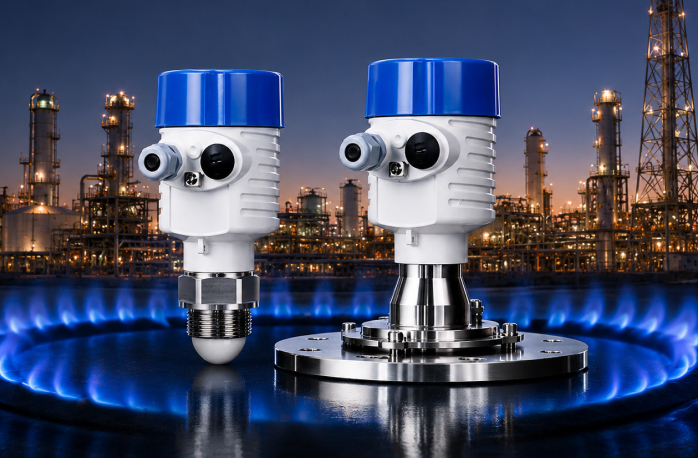

Как выбрать бесконтактный датчик уровня для нефтегазового сектора
Оборудование используется на всех этапах производственной цепочки:
Нефтепереработка: дистилляционные колонны, емкости СУГ и ШФЛУ, промежуточные и буферные емкости, резервуарный парк (хранение химреагентов и готовой продукции), реакторы, скрубберы, дренажные системы и сепараторы/газоотделители.
Нефтедобыча: дренажные емкости, технологические резервуары, парки готовой продукции, емкости дозирования химреагентов, нефтегазосепараторы.
Общезаводские системы: факельные системы, градирни, очистные сооружения и сточные воды.
Специфика среды
При подборе прибора для нефтегазового сектора необходимо учесть три критических фактора:
Пена и конденсат. На поверхности нефти часто образуется плотная пена. Ультразвуковые волны не проникают сквозь неё, отражаясь от верхнего слоя и давая ложные показания. Также пары нефти остывают на холодной крыше резервуара, образуя конденсат.
Решение: только радарные уровнемеры с частотой 80 ГГц. Их сигнал проникает сквозь пену и конденсат, достигая реальной поверхности жидкости.
Парафин и сероводород. Парафин налипает на стандартные антенны, искажая сигнал, а сероводород разрушает незащищённые корпуса.
Решение: антенна и технологическое присоединение из PTFE (тефлон/фторопласт).
Ложные эхо-сигналы. На дне и стенках резервуаров находятся мешалки, нагревательные змеевики, лестницы и опоры.
Решение: приборы обладают встроенным алгоритмом работы - при наличии дополнительного оборудования исключают ложные данные.
Почему стандарт для нефтянки — радар 80 ГГц с технологией FMCW?
Технология FMCW (Frequency Modulated Continuous Wave — непрерывный частотно-модулированный сигнал) превосходит устаревшие импульсные радары по ключевым для нефтянки параметрам:
Важно: Свежая нефть имеет низкую диэлектрическую проницаемость. Приборы линейки МПУ-Р оптимизированы для работы со слабым отражённым сигналом, обеспечивая стабильные показания даже в таких условиях.
Рекомендуемые решения
1. МПУ-Р 80 исп. 1 — базовый стандарт для резервуарного парка
Материал: Антенна и присоединение из PTFE (фторопласт). Критично для парафинистой нефти.
Взрывозащита: Ex ia IIC T6 Ga. Подходит для самых опасных зон, включая резервуары с сероводородом (полное соответствие ТР ТС 012/2011).
Угол луча: 12 градусов. Оптимальный баланс: слишком узкий луч (6°) может «потерять» поверхность из-за волнения жидкости, а 12° гарантирует стабильный захват отражения даже при наличии пены и волн.
2. МПУ-Р 80 исп. 4 — решение для сложных и крупных резервуаров
Опция продувки: Наличие продувочного отверстия позволяет подвести сжатый воздух и производить автоматический обдув антенны с заданной частотой.
Это полностью исключает необходимость ручной чистки прибора от парафина без прерывания технологического процесса.
Дальность: До 120 метров, что идеально для высоких технологических колонн и крупных резервуарных парков.
Гибкость: Возможность выбора материала антенны под конкретный химический состав нефти и агрессивные реагенты.
В нефтегазовом секторе измерение уровня часто является частью коммерческого учёта или критически важным параметром промышленной безопасности. Использование уровнемера, отсутствующего в Государственном реестре средств измерений (Госреестр СИ), или прибора с просроченной поверкой, является прямым нарушением законодательства РФ в области обеспечения единства измерений и промышленной безопасности.
Последствия для предприятия при нарушениях
Штрафы от Ростехнадзора: от 500 000 до 1 000 000 рублей или административное приостановление деятельности на срок до 90 суток за грубое нарушение (ч.3 ст. 9.1 КоАП РФ)
Аннулирование результатов учёта: объёмы сырья или готовой продукции, измеренные неповеренным прибором, не принимаются налоговой и контрагентами, что ведёт к финансовым потерям и спорам.
Остановка технологического процесса предписанием инспектора до устранения нарушений.
Все радарные уровнемеры серии МПУ-Р внесены в Госреестр СИ, поставляются с действующим свидетельством о поверке и полным комплектом разрешительной документации. Это гарантирует отсутствие юридических и финансовых рисков при проверках надзорных органов
Получите профессиональную консультацию
Подбор уровнемера для нефтегазового объекта требует учёта десятков параметров: от рабочего давления и температуры до химического состава среды. Ошибка на этапе выбора ведёт к простоям, некорректным данным и нарушениям условий гарантии. Специалисты компании «Полтраф» помогут избежать ошибок в подборе оборудования. Мы подготовим технико-коммерческое предложение с привязкой к вашим технологическим схемам работы.
