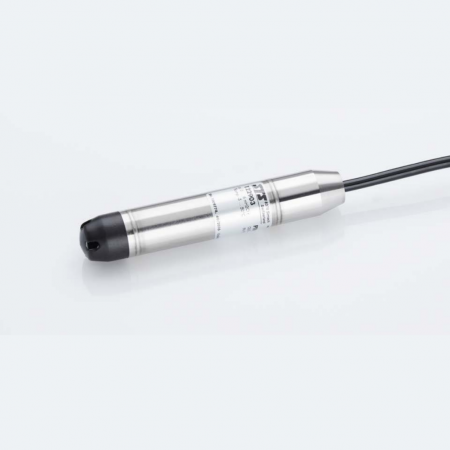

Программируемый по диапазону (1:4) погружной гидростатический датчик (преобразователь) уровня PTM/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...5 до 0...250
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,1%, ±0,25%
Выходные сигналы
—
4...20мA
Температура окружающей среды, °С
—
-5...80
Все характеристики
Информация
Преимущества
- Модульная структура датчика (любые технологические и электрические присоединения)
- Возможно исполнение с защитой от короткого замыкания
- Регулируемый диапазон давления 1:4 от -5 до +105%.
- Возможна перекалибровка при помощи ПО
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружени
Документация
Характеристики
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...5 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,1%, ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA |
| Степень защиты | IP68 |
| Материал корпуса | Нерж.сталь, титан |
| Разрешающая способность | 0.025% ВПИ |
| Материалы | Преобразователь давления: нержавеющая сталь (316L / 1.4435), титан (класс. 2), Кабель: Полиуретан, Тефлон, Полиэтилен, ПВХ, Уплотнение: Viton (стандарт), EPDM, Kalrez, NBR |
| Электрическое соединение | Закрытое, Открытое, Закрытое исполнение, 1.4435, G 1/4 M, G 1/2 M |
| Измерительный элемент | сенсор |
| Вибрации (допустимый диапазон) | 4г (4...100 Гц / ± 3.2 mmpp) |
| Фильтр низкочастотного пропускания | 0.1 / 1 / 10 / 30 Гц (стандарт: 30 Гц) |
| Макс. давление для жидкостей | в диапазоне 1 ... 5 м. вод. ст. 3 бар |
| Давление | Перегрузки 3 х ВПИ (≥ 3 бар), Давление разрушения > 200 бар |
| Питающее напряжение | 9...33 В |
| Другие характеристики | Влияние сопротивление нагрузки < 0.1% ВПИ |
| Вес | 137 г |
| Опции | |
| Опция 1 | Специальное заполнение маслом: Androl Food (для пищевой промышленности), Электроника в гелевой упаковке: избыт. давление, Электроника в гелевой упаковке: абсолют. давление, Балластный груз 1.4435, Активная компенсация, Титановое исполнение (без балластн. груза), Уплотнитель: Витон (стандарт), Уплотнитель: Этилен-пропиленовый каучук, Уплотнитель: Калрез (Уровень), Уплотнитель: NBR, Фильтрующий элемент влажности для манометров (только для кабеля PUR и PE), Соединение с врезным кольцом G 1/2 M |
| Сертификаты | |
| Интервал между поверками | 2 года |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Применение в отраслях | |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Гидрология, Гидрогеология, Экология и гидрометеорология, Водоканалы. Водоотведение, Водоканалы. Водоподготовка |
Модификации
PTM/N (24 мм, нерж. сталь, STS, 0...1 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N (24 мм, нерж. сталь, STS, 0...2 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N (24 мм, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, абсолютное, погружной, ±0,25)
PTM/N (24 мм, PUR, нерж. сталь, STS, 0...8 м.в.с., -5...+80 °C, избыточное, погружной, ±0,1)
PTM/N (24 мм, Титан, STS, 0...50 м.в.с., -5...+80 °C, избыточное, погружной, ±0,1)
PTM/N (24 мм, Титан, STS, 0...100 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
PTM/N (24 мм, Титан, STS, 0...250 м.в.с., -5...+80 °C, избыточное, врезной, ±0,1)
