Датчик уровня с пьезорезистивным сенсором и корпусом из особого пластика. Датчик уровня ATM/NC станет идеальным решением для наблюдением за уровнем агрессивных жидкостей
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, бар
—
0...100 мбар до 0...25 бар
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,5%, ±1%, ±2%
Выходные сигналы
—
0...20мА, 4...20мA, 0...5В, 0...10В
Все характеристики
Информация
Преимущества
- Хорошая коррозийная устойчивость (материал PVDF)
- Высокая стойкость к агрессивным химическим средам
- Калибровка во всех единицах измерения давления
- Высокая надежность
Применение
- Агрессивные среды
- Химические растворы
- Сточные воды
Документация
Характеристики
| Производитель | STS |
| Тип измеряемого давления | избыточное, абсолютное |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, бар | 0...100 мбар до 0...25 бар |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Температура рабочей среды, °С | T4 (Ta: -5 … 80°C) -5 … 80°C температурная компенсация (в диапазоне температур: - 5 … 80°C), T6 (Ta: -5 … 50°C) -5 … 50°C температурная компенсация (в диапазоне температур: - 5 … 50°C) |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±1%, ±2% |
| Общие характеристики | |
| Выходные сигналы | 0...20мА, 4...20мA, 0...5В, 0...10В |
| Технологическое соединение | Доступны другие виды соединений по требованию заказчика |
| Материал корпуса | Фторопласт (PVDF) |
| Материалы | Нержавеющая сталь (316L / 1.4435 с тефлоном, исполнение из титана (класс 2), PVDF Поливинилиденфторид, Уплотнитель: Viton (стандарт), EPDM этилен-пропиленовый каучук , Kalrez, Кабель: Полиуретан, Тефлон, Полиэтилен |
| Электрическое соединение | Кабель с полиуретановым покрытием IP 68, черный, Тефлоновый кабель, черный, IP 68, Фторэтиленпропиленовый кабель, IP 68, черный, Доступны другие виды соединений по требованию заказчика |
| Вес | 150 г |
| Опции | |
| Опция 1 | Уплотнитель: Viton (стандарт) , Уплотнитель: EPDM Этилен-пропиленовый каучук, Уплотнитель: Kalrez (уровень) , Защитный колпачок из латуни , Защитный колпачок в POM |
| Опция 3 | Фильтрующий элемент влажности для версий с манометром (только для кабеля PUR полиуретан и PE полиэтилен) |
| Сертификаты | |
| Интервал между поверками | 2 года |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Применение в отраслях | |
| Отрасли применения | Химико-фармацевтическая промышленность |
| Отрасли | Гидрогеология, Гидрология |
Модификации
ATM/NC (1.8956.1505.1.3.U, 4...20 мА, 28 мм, L кабеля 35 м, PUR, Поливинилиденфторид PVDF, STS, 0...1 м.в.с., -5...+50 °C, абсолютное, ±2)
ATM/NC (1.9990.2105.04.S, открытая, 4...20 мА, 28 мм, L кабеля 10 м, PTFE, Поливинилиденфторид PVDF, STS, 0...6 м.в.с., -5...+50 °C, избыточное, погружной, ±0)
ATM/NC (1.8956.1505.1.3.U, 0...5 В, 28 мм, L кабеля 35 м, PUR, Поливинилиденфторид PVDF, STS, 0...8 м.в.с., 0...+70 °C, избыточное, ±2)
ATM/NC (1.8956.1505.1.3.U, 0...10 В, 24 мм, L кабеля 35 м, PUR, Поливинилиденфторид PVDF, STS, 0...100 м.в.с., -25...+85 °C, избыточное, ±2)
ATM/NC (301.6391.2147.54.S, 0...10 В, 28 мм, L кабеля 10 м, PTFE, Поливинилиденфторид PVDF, STS, 0...10 м.в.с., -5...+50 °C, избыточное, ±2)
ATM/NC (3.1014.0705.10.U, 4...20 мА, 28 мм, L кабеля 10 м, PTFE, Поливинилиденфторид PVDF, STS, 0...600 мбар, -5...+50 °C, избыточное, ±1)
ATM/NC (30.1.xx.91.22.05.64.U, 4...20 мА, 28 мм, тефлоновый кабель, L=5 м, PTFE, Поливинилиденфторид PVDF, STS, 0...2 м.в.с., -5...+50 °C, избыточное, ±2)
ATM/NC (301.6391.2147.54.S, 0...10 В, 28 мм, L кабеля 15 м, PTFE, Поливинилиденфторид PVDF, STS, 0...10 м.в.с., -5...+50 °C, избыточное, ±2)
ATM/NC (301.хх.90.21.05.54.U, 4...20 мА, 0..0.2 бар, L кабеля 3 м, PTFE, Поливинилиденфторид PVDF, STS, -5...+50 C, -5...+50 °C, избыточное, гидростатический,)
ATM/NC (301.9991.2105.54.T, 4...20 мА, L кабеля 6 м, FEP, Поливинилиденфторид PVDF, 9…33 VDC, STS, 0...2,7 м.в.с., -5...+50 °C, избыточное, погружной, ±1)

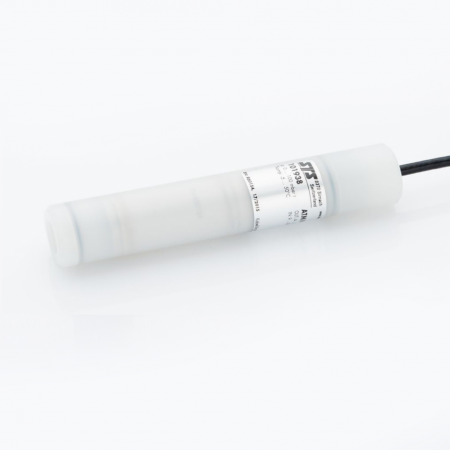

ATM/NC погружной датчик уровня для агрессивных сред (жидкостей)
