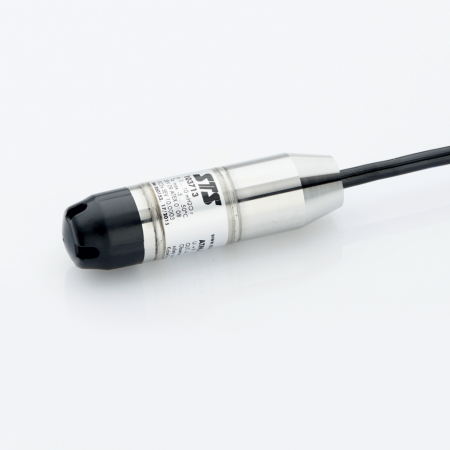

Экономичный преобразователь с пьезорезистивным сенсором ATM.ECO/N станет идеальным решением для режимных наблюдений за подземными и поверхностными водами
Подробности
Характеристики
Производитель
—
STS
Диапазон измерений, м.в.с.
—
от 0...1 до 0...250
Точность, %ВПИ
—
±0,25%
Выходные сигналы
—
4...20мA, 0...5В, 0...10В
Температура окружающей среды, °С
—
-5...80
Температура процесса, °С
—
-5...80
Все характеристики
Информация
Преимущества
- Широкий диапазон измерений
- Модульная структура датчика (любые технологические присоединения)
- Оптимальное соотношение цена/качество
- Электронная температурная компенсация
- Исполнение из других материалов - опция
Применение
- Буровые скважины
- Сточные воды
- Резервуары
- Озера, реки
- Очистные сооружения
- Гидротехнические сооружения
Документация
Характеристики
| Производитель | STS |
| Основная измеряемая величина | уровень (гидростатическое давление) |
| Диапазон измерений | |
| Диапазон измерений, м.в.с. | от 0...1 до 0...250 |
| Диапазон температур | |
| Температура окружающей среды, °С | -5...80 |
| Температура процесса, °С | -5...80 |
| Точность измерений | |
| Точность, %ВПИ | ±0,25% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0...5В, 0...10В |
| Степень защиты | IP68 |
| Материал корпуса | Нержавеющая сталь |
| Источник питания | Выходной сигнал 4 … 20 мА питание 9 … 33 В DC |
| Материалы | Нержавеющая сталь (316L / 1.4435) Опции: Хастеллой C-276 |
| Электрическое соединение | PUR кабель, синий, IP 68, компенсация напряжения, PUR кабель, синий, IP 68, с G 1/2 M фитинг кабелепровода, Кабель с полиуретановым покрытием IP 68, черный, ПВХ кабель, синий, IP 68, Полиэтилен поликристаллический термостатический кабель, IP 68, черный |
| Опции | |
| Опция 1 | Электроника упаковывается в гель: Избыточное давление, Электроника упаковывается в гель: Абсолютное давление |
| Опция 2 | Балластный груз (рис. 8, 9 и 10) , Уплотнения: FKM (стандарт) , Уплотнение: EPDM Этиленпропиленовый каучук, Уплотнение: Kalrez, Уплотнение: NBR, Фильтрующий элемент влажности для манометрической версии (только PUR и PE кабель) |
| Сертификаты | |
| Интервал между поверками | 2 года |
| Сертификат | Свидетельство об утверждении типа средств измерений CH.C.30.001.A № 51859 |
| Применение в отраслях | |
| Отрасли применения | Гидрология и гидрогеология |
| Отрасли | Водоканалы. Водоподготовка, Гидрогеология, Гидрология |
Модификации
ATM.ECO/N (1.8956.1505.1.3.U, открытая, 4...20 мА, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...4 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.91.56.15.05.1.4.B.U, открытая, 4...20 мА, 24 мм, L кабеля 35 м, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.87.55.15.05.2.4.BU, закрытая , 4...20 мА, 24 мм, L кабеля 15 м, Балластный груз, PUR, нерж. сталь, STS, 0...1,6 м.в.с., -5..+50 °C, избыточное, ±0,1)
ATM.ECO/N (1.99.56.15.05.1.4.U, 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, 0...130 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.87.55.15.05.2.4.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...2 м.в.с., -5..+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.8855.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 3 м, PUR, нерж. сталь, STS, 0...2,5 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (241.04.55.15.05.2.4.U, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, -5...+50 C, 0...6 м.в.с., -40...+150 °C, избыточное, погружн)
ATM.ECO/N (1.88.55.21.05.14.BU, 4...20 мА, 24 мм, L кабеля 10 м, Балластный груз, PUR, нерж. сталь, STS, 0...2,5 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.64.11.15.05.1.4.U, 4...20 мА, 24 мм, L кабеля 26 м, PUR, нерж. сталь, 0...20 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.60.55.21.05.1.4.U, закрытая , 4...20 мА, 24 мм, L кабеля 3 м, PUR, нерж. сталь, 0...1 м.в.с., -5..+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.61.55.15.05.14U, закрытая , 4...20 мА, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...2 м.в.с., -5..+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9955.1305.15.U, 4...20 мА, 24 мм, корпус металл, PE, нерж. сталь, 0...130 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.9955.1305.15.U, закрытая , 4...20 мА, 24 мм, L кабеля 40 м, PE, нерж. сталь, STS, 0...8 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9955.15.05.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 100 м, PUR, нерж. сталь, STS, 0...20 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.8956.1505.1.3.U, открытая, 4...20 мА, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...4 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (241.04.55.15.05.2.4.U, закрытая , 4...20 мА, 24 мм, L кабеля 7 м, PUR, нерж. сталь, STS, 0...6 м.в.с., -40...+150 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.8855.2205.1.3.S, 4...20 мА, 24 мм, L кабеля 0,1 м, PUR, нерж. сталь, STS, 0...4 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.8713.1505.14.U, 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...1,6 м.в.с., -5...+50 °C, G 1/2" вн., избыточное, ±0,25)
ATM.ECO/N (1.9155.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 15 м, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9955.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 55 м, PUR, нерж. сталь, STS, 0...30 мбар, -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9055.15.05.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...6 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9955.1505.15.U, закрытая , 4...20 мА, 24 мм, L кабеля 16 м, PUR, нерж. сталь, 0...12 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9955.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 12 м, PUR, нерж. сталь, STS, 0...8 м.в.с., -5...+50 °C, погружной, избыточное, ±0,25)
ATM.ECO/N (1.8855.1505.1.5.U, 4...20 мА, 24 мм, L кабеля 5 м, PUR, нерж. сталь, STS, 0...2,5 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9056.1505.14.U, открытая, 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, 0...6 м.в.с., -5...+50 °C, погружной, избыточное, ±0,25)
ATM.ECO/N (1.9955.1305.15.U, 4...20 мА, 24 мм, L кабеля 100м, корпус металл, PE, нерж. сталь, 0...2 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.хх.55.13.05.15.U, 4...20 мА, 24 мм, L кабеля 5 м, корпус металл, PE, нерж. сталь, STS, -5...+50 C, 0...2 м.в.с., -40...+150 °C, избыточное)
ATM.ECO/N (1.9655.1505.14.U, 4...20 мА, 24 мм, кабель 50 м., PUR, нерж. сталь, -40..+80 С, 0...100 м.в.с., -5...+50 °C, погружной, избыточное, ±0,2)
ATM.ECO/N (1.0455.1305.15.U, 4...20 мА, диаметр корпуса 24 мм, 8 м.к., PUR, нерж. сталь, STS, 0...6 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.9655.1505.14.U, 4...20 мА, 24 мм, кабель 70 м., PUR, нерж. сталь, -40..+80 С, 0...100 м.в.с., -5...+50 °C, погружной, избыточное, ±0,2)
ATM.ECO/N (1.02..56.15.05.1.4.U, 4...20 мА, 24 мм, PUR, нерж. сталь, STS, -5...+50 C, 0...250 мбар, открытый, избыточное, ±0,25)
ATM.ECO/N (1.02..56.15.05.1.4.U, 4...20 мА, 24 мм, PUR, нерж. сталь, STS, -5...+50 C, 0...250 мбар, открытый, избыточное, ±0,25)
ATM.ECO/N (1.01.56.15.05.1.4.U, 4...20 мА, 24 мм, PUR, нерж. сталь, STS, -5...+50 C, 0...160 мбар, открытый, избыточное, ±0,25)
ATM.ECO/N (1.00.56.15.05.1.4.U, 4...20 мА, 24 мм, PUR, нерж. сталь, STS, -5...+50 C, 0...100 мбар, открытый, избыточное, ±0,25)
ATM.ECO/N (1.хх.55.13.05.14.U, 4...20 мА, 24 мм, L кабеля 130м., PE, нерж. сталь, 0...130 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.9956.1505.14.S, 4...20 мА, 24 мм, кабель 30 м., PUR, нерж. сталь, STS, 0...7 м.в.с., -5...+50 °C, погружной, избыточное, ±0,25)
ATM.ECO/N (1.9955.1505.14.U, 4...20 мА, 24 мм, кабель 40 м, PUR, нерж. сталь, STS, 0...15 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.ХХ55.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 2 м, PUR, нерж. сталь, STS, -5...+50 C, 0...1 м.в.с., -40...+150 °C, избыточное, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, 0...6 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...10 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...4 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, STS, 0...2,5 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 10 м, PUR, нерж. сталь, 0...4 м.в.с, -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 25 м, PUR, нерж. сталь, 0...16 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.9255.1305.15.UZ, закрытая , 4...20 мА, 24 мм, L кабеля 20 м, PE, нерж. сталь, 9…33 V DC, STS, 0...16 м.в.с., -5...+80 °C, избыточное, погружной, ±0,)
ATM.ECO/N (1.ХХ55.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 60 м, PUR, нерж. сталь, 9…33 V DC, STS, -5...+50 C, 0...6 м.в.с., -40...+150 °C, избыточное, ±)
ATM.ECO/N (1.ХХ55.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 100 м, PUR, нерж. сталь, 9…33 V DC, STS, -5...+50 C, 0...6 м.в.с., -40...+150 °C, избыточное, )
ATM.ECO/N (1.ХХ55.1505.14.U, закрытая , 4...20 мА, 24 мм, L кабеля 130м, PUR, нерж. сталь, 9…33 V DC, STS, 0...6 м.в.с., -5...+50 °C, избыточное, погружной, ±0,2)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 16 м, PUR, нерж. сталь, 0...16 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.6355.1505.14U, 4...20 мА, L кабеля 20 м, PUR, нерж. сталь, 9…33 VDC, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.8956.1505.14.U, открытая, 4...20 мА, 24 мм, L кабеля 50 м, PUR, нерж. сталь, 9…33 VDC, 0...4 м.в.с, -5...+50 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.6355.1505.14.U, 4...20 мА, 24 мм, L кабеля 20 м, PUR, нерж. сталь, 9…33 VDC, STS, 0...10 м.в.с., -5...+50 °C, погружной, избыточное, ±0,25)
ATM.ECO/N (1.6055.1505.14.U, закрытая , 4...20 мА, 22 мм, L кабеля 10 м, нерж. сталь, 9…33 VDC, STS, 0...1 м.в.с., -5...+50 °C, погружной, избыточное, ±0,25)
ATM.ECO/N (1.xx13.1305.14.U, 4...20 мА, L кабеля 5 м, IP 68, PE, STS, 0...2,5 м.в.с., G 1/2" внешняя, избыточное, ±0,25)
ATM.ECO/N (1.62.11.15.05.1.4.U, 4...20 мА, 24 мм, L кабеля 18 м, PUR, нерж. сталь, 0...5 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.ХХ55.1505.14.S, 4...20 мА, 24 мм, L кабеля 15 м, PUR, нерж. сталь, 9…33 VDC, -5...+50 C, 0...10 м.в.с., избыточное, погружной, ±0,25)
ATM.ECO/N (1.62.11.15.05.1.4.U, 4...20 мА, 24 мм, L кабеля 18 м, PUR, нерж. сталь, 0...5 м.в.с., -5...+50 °C, избыточное, ±0,25)
ATM.ECO/N (1.ХХ55.1505.14.S, 4...20 мА, 24 мм, L кабеля 15 м, PUR, нерж. сталь, 9…33 VDC, -5...+50 C, 0...10 м.в.с., избыточное, погружной, ±0,25)
ATM.ECO/N (1.ХХ55.1505.15.BU, закрытая , 4...20 мА, 24 мм, L кабеля 16 м, PUR, нерж. сталь, 0...16 м.в.с., -5...+80 °C, избыточное, погружной, ±0,25)
ATM.ECO/N (1.6355.1505.14U, 4...20 мА, L кабеля 20 м, PUR, нерж. сталь, 9…33 VDC, 0...10 м.в.с., -5...+50 °C, избыточное, погружной, ±0,25)
