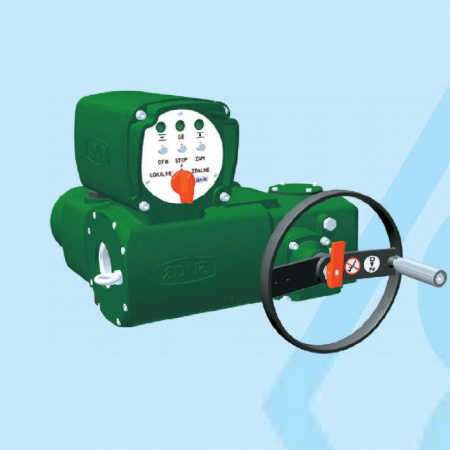

Приводы серии MATIK с постоянной скоростью и электронным модулем Х- МАТIК управляются трехуровневым сигналом 24 В постоянного тока или по магистрали FELDBUS.
Подробности
Информация
Конструкция выполняет все требования европейских стандартов для устройств и агрегатов предназначенных для эксплуатации в тяжелых условиях окружающей среды. Электронный модуль имеет местный пост управления и тиристорный коммутатор включения электродвигателя.
Функции привода (XSM)
- бесконтактное включение, выключение, реверс и рекуперативное торможение двигателя;
- автоматическая остановка привода в установленных конечных положениях;
- возможность остановки привода при открывании или закрывании при достижении заданного максимального крутящего момента;
- сигнализация готовности электрической части лампочкой ГОТОВ та пульте управления и релейным выходом на клемнике подключения ГОТОВ;
- датчик положения привода с выходным сигналом 4-20 мА с питанием от внешнего источника (опция);
- дублирование сигналов конечных положения привода контактами реле КО и КЗ, направления движения открывания МО и закрывания МЗ;
- мануальная установка конечных положений привода;
- управление трехуровневым сигналом 24В постоянного тока с питанием линии от внутреннего или внешнего источника;
- сигнализация переключения управления приводом МЕСТНОЕ и ДИСТАНЦИОННОЕ;
- автоматический контроль и коррекция последовательности фаз цепи питания;
- установка регулирования в аварийном режиме (открывание, закрывание или торможение привода);
- подача сигнала в систему информации о работе привода - механоэлеклтрический генератор мигу (опция).
Многооборотные
- Крутящий момент от 20 до 2000 Нм
- Скорость вращения от 4 до 126 Об/мин
Линейные
- Усилие на выходе от 1 О до 60 кН
- Ход от 50 до 400 мм
- Линейная скорость от 80 до 315 мм/мин
Коромысловые с частичным поворотом
- Крутящий момент от 250 до 32000 Нм
- Угол поворота от 30 до 180°
Коромысловые компактного исполнения
- Крутящий момент от 30 до 240 Нм
- Угол поворота 90° (опция 120°)
