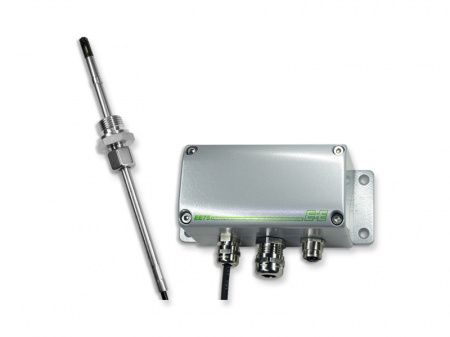

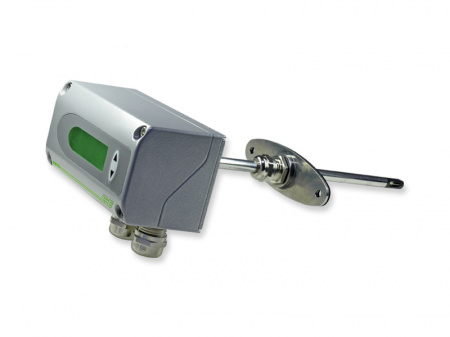

ЕЕ 75 - датчик скорости потока воздуха (до 40 м/с) с функцией расходомера для различных диаметров трубопроводов (Ø задается с помощью ПО при подключении к компьютеру)
Подробности
Характеристики
Производитель
—
E+E Elektronik
Точность, %ВПИ
—
±0,1%
Выходные сигналы
—
0...20В, 0...10В
Точность, °С
—
±0.5 °C
Температура процесса, °С
—
зонд: -40...120 °C, кабель зонда: -40...105 °C, электроника с дисплеем: -30...60 °C, электроника: -40...60 °C
Степень защиты
—
IP65
Все характеристики
Информация
Серия преобразователей скорости потока воздуха ЕЕ75 была разработана для достижения точных результатов измерений на широком диапазоне скоростей и температур. Встроенная температурная компенсация минимизирует чувствительность преобразователей ЕЕ75 к перепадам температур. Помимо измерения скорости потока и температуры прибор может калькулировать объемный расход в м3/мин. Для этого необходимо знать поперечное сечение канала. Величина объемного расхода будет отображаться на дисплее и направляться на один из аналоговых выходов.
Преобразователь серии ЕЕ75 заключен в прочный металлический корпус, который защищает прибор от возможных повреждений при эксплуатации в суровых промышленных условиях -40...+120 °С.
Преимущества
- Высокая точность
- Измерение скорости потока воздуха и температуры
- Рабочий диапазон измерений 0..40м/с, -40.. +120 С
- Расчет объемного расхода
- Независимость от угла монтажа
- Диаметр зонда 8 мм
- Опциональный удаленный зонд до 10 м
- Простой монтаж и обслуживание
- Корректировки по давлению, влажности и типу среды
- Функция отсечения низкого потока
- Опционально: зонд для использования с высоким давлением
Применение
- Мониторинг входящего и исходящего воздуха (учет тепла)
- ОВК (Отопление, вентиляция, кондиционирование)
- Фармацевтическая промышленность
- Стравливающие системы
- Ветряные туннели
- Воздуховоды
- Мониторинг приточного и отработанного воздуха
- Мониторинг фильтров и контроль ламинарных потоков в чистых комнатах системы вытяжки, вытяжные шкафы и перчаточные боксы в фармацевтической, био- и полупроводниковой промышленности
- Мониторинг и измерение систем сжатого воздуха
- Имитаторы аэродинамических труб и климата
Документация
Характеристики
| Производитель | E+E Elektronik |
| Основная измеряемая величина | скорость потока воздуха, температура |
| Диапазон измерений | |
| Диапазон измерений, м/с | 0...2, 0...10, 0...40 |
| Диапазон температур | |
| Температура процесса, °С | зонд: -40...120 °C, кабель зонда: -40...105 °C, электроника с дисплеем: -30...60 °C, электроника: -40...60 °C |
| Точность измерений | |
| Точность, %ВПИ | ±0,1% |
| Точность, °С | ±0.5 °C |
| Общие характеристики | |
| Выходные сигналы | 0...20В, 0...10В |
| Степень защиты | IP65 |
| Время отклика | 10с |
| Функция вычисления расхода, м3/мин | 0...10000 |
| Исполнение | настенный монтаж / монтаж в канал / удаленный зонд |
| Источник питания | 24В пост/пер ± 20% |
| Максимальный импульсный ток | 100мА; с дисплеем 160мА |
| Материалы | корпус: металл (AlSi3Cu), измерительный зонд: нерж. сталь, измерительная головка: ПБТ (полибутилентерефталат) |
| Внешний интерфейс | USB 1.1 ПО Windows 2000 или Windows XP |
| Среда | воздух |
| Другие характеристики | Вы можете заказать дисплей с подсветкой и двумя регулирующими кнопками на корпусе, что позволит Вам вносить настройки в конфигурацию, не прибегая к помощи компьютера. |
| Опции | |
| Опция 1 | длина зонда 200мм, 400мм, 600мм, кабеля 2м, 5м, 10м, Model A для настенного монтажа, Model B для монтажа в канал, Model C с дистанционным зондом, Model E с дистанционным зондом, давление до 10 бар |
| Сертификаты | |
| Интервал между поверками | 5 лет |
| Сертификат | Свидетельство об утверждении типа средств измерений AT.C.29.001.A №69503 |
| Применение в отраслях | |
| Отрасли | Вентиляция промышленных объектов, Системы вентиляции и кондиционирования, Системы вентиляции стоматологических клиник, Системы вентиляции складов |
Модификации
EE75 (зонд 600 мм, 0..2 м/с)
EE75 (зонд 400 мм, 0..2 м/с)
EE75 (зонд 200 мм, 0…10 м/с)
EE75 (зонд 400 мм, 0..10 м/с)
EE75 (с дисплеем, зонд 600 мм, 0..10 м/с)
EE75 (ЕЕ75-VTC627K1000 BN-V06-T21, 4...20mA, без дисплея, зонд 600 мм, кабель 10 м, воздух, расходомер для воздуха и газов, под заказ, 0…10 м/с, 1 % of mea)
EE75 (ЕЕ75-VTC625K1000 BN-V06-T21, 4...20mA, без дисплея, зонд 200 мм, кабель 10 м, воздух, расходомер для воздуха и газов, под заказ, 0..10 м/с, 1 % of mea)
EE75 (ЕЕ75-VTC.3.2.5.К500.D06.C13/BN-V06-T07)
EE75 (ЕЕ75-VTC326K200D06/BN-V06-T15C, 0...10V, температура 20-120 С, с дисплеем, зонд 400 мм, кабель 2 м,)
EE75 (ЕЕ75-VTC625K200C12/NB-V05-T03, 4...20mA, температура 20-120 С, зонд 200 мм, кабель 2м, 0…10 м/с)
EE75 (ЕЕ75-VTB636C12/BN-V12-T07, 4...20mA, без дисплея, зонд 400 мм, 0..40 м/с)
EE75 (ЕЕ75-VTE625K500D06HA03C13/BN-V06-T12 + V03, 4...20mA, с дисплеем, зонд 200 мм, USB-кабель + ПО, воздух, 24V DC, 0…10 м/с, удаленный зонд)
EE75 (ЕЕ75-VTC625-K500 C13, 4-20mA, 0..10 м/с, без дисплея, зонд 200 мм, 2 pllug for power supply / outputs and USB, зонд фиксированный, кабель 5 м, расходо)
EE75 (EE75-VTC625-K1000-D06-C12/BN-V05-T07, 4..20mA, с дисплеем, зонд 200 мм, кабель 10 м, воздух, под заказ, 0..10 м/с)
EE75 (ЕЕ75-VTA625D06/BN-V06-T102, 4...20 мА, без дисплея, зонд 200 мм, 0..40 м/с)
EE75 (ЕЕ75-VTA625D06/BN-V06-T04, 4..20mA, без дисплея, 0..40 м/с)
EE75 (EE75-VTC635-K1000-D06-C12/BN-V12-T09, 4..20 mA, с дисплеем, зонд 200 мм, кабель 10 м, воздух, под заказ, 0..40 м/с)
EE75 (ЕЕ75-VTA625D06/BN-V06-T102, 4...20 мА, с дисплеем, зонд 200 мм, 0...10 м/с, -15...+25 )
EE75 (EE75-VTC.3.3.5.K1000.D06.C13/BN.V12.T03)
EE75 (ЕЕ75-VTE625K100D06HA03C12/BN-V05-T04, 4...20 мА, воздух, Дисплей, 0...10 м/с, 0...50)
EE75 (ЕЕ75-VTЕ627K1000 D06 HA03 C13 /OB-V06-T05, 4...20 мА, с дисплеем, зонд 600 мм, воздух, кабель 10 м, расходомер для воздуха и газов, 0..10 м/с, удален)
EE75 (ЕЕ75-VTЕ636K1000 D06 HA07 C13 /OB-V10-T07, 4...20 мА, с дисплеем, зонд 400 мм, воздух, кабель 10 м, расходомер для воздуха и газов, 0...40 м/с, удален)
EE75 (ЕЕ75-VTB335C12/NО-V08, 0...10 В, без дисплея, зонд 200 мм, 0...40 м/с)
EE75 (ЕЕ75-VTB6365/BN-V12-T05, 4...20 мА, 400мм, 0...+100, без дисплея, 24 В, E+E Electronik, 0...40 м/с, в канал)
EE75 (ЕЕ75-VTB625D06/BN-V10-T24, 4...20 мА, -20...+80, зонд 200 мм, воздух, с монтажным держателем, Дисплей, E+E Electronik, 0..10 м/с, в канал)
EE75 (ЕЕ75-VTC335K1000/NO-V12, 0...10 В, без дисплея, зонд 200 мм, 0...40 м/с, удаленный зонд, корпус металл)
EE75 (ЕЕ75-VTC335K1000/NO-V12, 0...10 В, без дисплея, зонд 200 мм, 0...40 м/с, удаленный зонд, корпус металл)
EE75 (ЕЕ75-VTB625D06/BN-V10-T24, 4...20 мА, -20...+80, зонд 200 мм, воздух, с монтажным держателем, Дисплей, E+E Electronik, 0..10 м/с, в канал)
EE75 (ЕЕ75-VTЕ627K1000 D06 HA03 C13 /OB-V06-T05, 4...20 мА, с дисплеем, зонд 600 мм, воздух, кабель 10 м, расходомер для воздуха и газов, 0..10 м/с, удален)
EE75 (ЕЕ75-VTЕ636K1000 D06 HA07 C13 /OB-V10-T07, 4...20 мА, с дисплеем, зонд 400 мм, воздух, кабель 10 м, расходомер для воздуха и газов, 0...40 м/с, удален)
EE75 (ЕЕ75-VTB335C12/NО-V08, 0...10 В, без дисплея, зонд 200 мм, 0...40 м/с)
EE75 (ЕЕ75-VTB6365/BN-V12-T05, 4...20 мА, 400мм, 0...+100, без дисплея, 24 В, E+E Electronik, 0...40 м/с, в канал)
